中空板检测：技术与要点详解

一、理解检测对象：中空板的核心特性

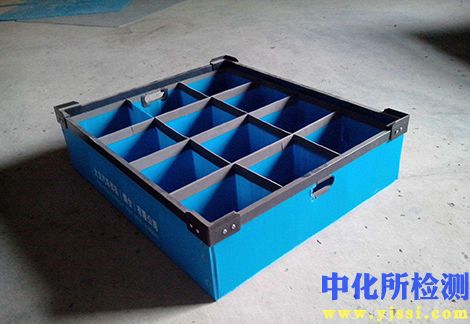

中空板（或称塑料瓦楞板、格子板）是一种广泛应用在物流运输、建筑装饰、广告展示、农业园艺等诸多领域的轻质高强度板材。其结构核心在于上下两层平面片材之间，通过规则排列的垂直肋柱支撑连接，形成稳定的“蜂窝状”或“口字形”空腔结构。这种独特设计赋予了它优异的性能：

• 轻质高强： 空腔结构有效减轻了重量，同时纵横肋柱提供了良好的抗压、抗弯和抗冲击性能。
• 隔热隔音： 密闭的空气层是天然的隔热隔音屏障。
• 防水防潮： 主要材质（如PP聚丙烯）本身具有良好的防水性。
• 环保可循环： 主要材质可回收利用。
• 易加工性： 易于切割、印刷、粘合、热弯等二次加工。

二、质量隐患：常见缺陷与失效模式

中空板的质量缺陷会直接影响其使用性能和使用寿命，主要问题集中在以下几个方面：

• 尺寸偏差：
  • 厚度不均：各点厚度超出允许公差，影响承重和堆垛稳定性。
  • 长度/宽度偏差：不符合设计要求，影响装配和使用。
  • 对角线误差过大：导致板材扭曲变形，影响安装平整度。
• 外观缺陷：
  • 表面瑕疵：凹陷、凸起、划痕、晶点、麻点、熔痕、流痕、杂质颗粒等影响美观。
  • 颜色不均/色差：批次内或批次间颜色不一致，影响展示效果。
  • 印刷缺陷：套印不准、漏印、糊版、墨迹不匀、附着力差（易擦掉）等。
  • 板边不良：毛刺、崩口、锯齿状、卷边不齐等。
• 结构缺陷：
  • 空腔塌陷/变形：局部或大面积肋柱支撑失效，导致平面片材凹陷，严重削弱强度和外观。
  • 肋柱断裂/缺失：内部支撑结构不连续，形成薄弱点。
  • 层间剥离/脱粘：上下片材与肋柱之间的粘合强度不足，导致分层。
• 性能缺陷：
  • 物理机械性能不足：抗压强度、抗弯强度、落球冲击强度等达不到标准要求，易在使用中破裂损坏。
  • 耐候性差（特别是户外使用）：易老化、变色变脆、强度下降过快。
  • 阻燃性不达标（特定应用）：不符合相关防火要求。
• 原材料及配方问题：
  • 回料比例过高或添加不当：导致板材变脆、强度下降、颜色发暗、异味重。
  • 添加剂（如色母、阻燃剂、抗UV剂等）分散不均或失效。

三、核心检测项目与方法

针对上述缺陷，中空板的质量检测需覆盖多个维度：

• 1. 尺寸与形位检测：
  • 工具： 卷尺、钢直尺、游标卡尺（测量厚度、肋柱尺寸）、平台+塞尺（检测平整度）、对角线测量工具。
  • 要点： 按标准规定的位置和频率取样测量，记录最大、最小及平均值，判断是否符合公差要求。重点监测厚度均匀性。
• 2. 外观质量检测：
  • 人工检测（目视检验）：
    • 环境： 在光线充足（通常要求750-1500Lux照度）、背景均匀（灰色或白色）的环境下进行。
    • 距离与角度： 检验员需在一定距离（如0.5米-1米）和不同角度（正视、侧视）下观察板材正反面及四边。
    • 标准： 依据双方确认的限度样本（Acceptance Quality Limit, AQL）或详细的外观缺陷标准判定可接受程度。
  • 自动化光学检测（AOI）：
    • 原理： 利用高分辨率工业相机、特定光源（如条形光、同轴光、背光等）和图像处理软件，自动扫描板材表面。
    • 优势： 速度快、一致性高、可定量化、数据可追溯。特别适合检测微小瑕疵、颜色一致性、印刷套准精度等。
    • 挑战： 设备投入成本较高，对复杂纹理或高反光表面的检测算法开发有难度。
• 3. 结构与内部缺陷检测：
  • 视觉/触觉检查： 通过透光观察或用手轻压板面，初步判断大面积塌陷或严重变形。
  • 背光检测（透射法）： 在板材背面打强光，从正面观察光线穿透情况。空腔塌陷、肋柱断裂部位透光性会发生明显变化。
  • 自动化结构扫描： 利用线阵相机配合特殊光源（如侧光源突出肋柱轮廓）或3D轮廓扫描仪，精确测量空腔高度、肋柱完整性，识别塌陷、变形等结构异常。
• 4. 物理机械性能测试：
  • 抗压强度： 模拟堆垛状态，在万能材料试验机上对试样施加垂直压力，直至压溃或达到预设变形量，记录最大载荷（常用单位为kPa）。
  • 抗弯强度/弯曲模量： 采用三点弯曲或四点弯曲法，测试板材抵抗弯曲变形和破坏的能力（常用单位为MPa）。
  • 落球冲击强度： 规定高度和质量的钢球自由落体冲击板材表面（特定位置），检查板材是否破裂或产生裂纹。
  • 层间剥离强度： 测试上下片材与肋柱之间粘合牢固程度。
• 5. 功能性及特殊性能测试（按需）：
  • 耐候性测试： 氙灯老化试验、紫外老化试验，评估颜色变化、光泽保持率和强度衰减。
  • 阻燃性测试： 垂直燃烧、水平燃烧等级测试。
  • 防水性测试： 长时间浸水或喷淋后检查尺寸变化、强度损失。
  • 印刷附着力测试： 胶带剥离试验。

四、构建有效的检测流程与体系

• 源头把控： 对进厂原料（树脂、母粒、添加剂等）进行严格检验，确保基础材料合格。
• 过程监控： 在挤出成型、冷却定型、牵引切割、印刷等关键工序设置检测点（如在线厚度测量、外观AOI巡检），及时发现并调整工艺参数。
• 成品出厂检验：
  • 抽样方案： 制定科学的抽样计划（如GB/T 2828.1），平衡检验成本与风险。
  • 检测规程： 详细规定各项检测项目、方法、工具、频率、接收标准。
  • 记录与追溯： 完整记录检验数据（尺寸、外观缺陷类型数量、性能测试结果等），实现批次可追溯性。
• 设备校准与维护： 定期对检测仪器设备（卡尺、试验机、测厚仪、光源照度计等）进行校准和维护，保证测量结果的准确性。
• 人员培训： 对检验员进行专业技能培训（标准理解、缺陷识别、仪器操作、安全规范），并进行考核认证。

五、常见挑战与解决方向

• 效率与覆盖率的平衡： 100%全检（尤其是外观）成本高。解决方案：关键产品或高风险项目使用AOI；科学抽样；分层检验（关键项全检，次要项抽检）。
• 主观性差异（人工检测）： 不同检验员对缺陷的判定可能存在差异。解决方案：清晰的标准、统一的限度样、定期培训和考核、人员比对。
• 内部结构缺陷的检出难度： 轻微塌陷或内部微小断裂不易被常规方法发现。解决方案：结合背光透射和自动化3D扫描技术。
• 性能测试的破坏性与成本： 物理性能测试通常破坏试样且耗时。解决方案：建立关键工艺参数与最终性能的关联模型，通过过程参数监控间接保证性能；合理制定测试频率。

六、关键与价值

系统、科学的中空板检测是保障产品质量、满足客户需求、维护品牌声誉的关键环节。通过深入理解产品特性与缺陷模式，综合利用人工检验、自动化光学检测、物理性能测试等多种手段，并建立覆盖原材料、生产过程到成品的全流程质量监控体系，能够有效：

• 控制风险： 提前拦截不良品流出，避免客户投诉、退货索赔及潜在安全事故。
• 降低成本： 减少废品、返工成本，优化生产效率。
• 提升质量： 确保板材尺寸精确、外观优良、结构稳固、性能可靠。
• 增强竞争力： 稳定的高质量是赢得市场和客户信任的核心竞争力。

持续关注检测技术的创新（如更高精度的AOI算法、更智能的在线监控系统），并根据具体应用场景（如食品包装对卫生要求更高、户外广告对耐候性要求更严）动态调整检测重点与标准，是未来中空板检测的发展方向。
