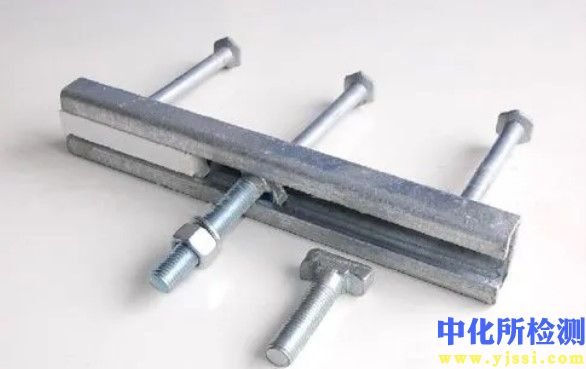

槽式预埋槽道系统力学性能验证试验研究

前言
在现代建筑幕墙、机电管线支撑及设备安装工程中，槽式预埋槽道凭借其优异的可调节性、承载能力和安装便捷性，已成为关键的后锚固技术解决方案。为确保其在实际工程中的安全性与可靠性，全面、规范的力学性能试验验证不可或缺。本试验旨在系统评估特定规格槽式预埋槽道体系的各项关键力学性能指标。

一、试验目的与核心验证指标
本试验的核心目标在于通过标准化的加载程序，测定并评估槽式预埋槽道系统的以下关键性能：

1. 静态抗拉承载力： 测定槽道在垂直于安装平面方向的极限拉力承载能力。
2. 静态抗剪承载力： 测定槽道在平行于安装平面方向的极限剪力承载能力。
3. 疲劳性能： 评估槽道在高周次循环荷载作用下的耐久性和承载力保持能力。
4. 锚固点间距影响： 验证不同锚固点间距对系统整体承载力的影响。
5. 破坏模式分析： 观察并记录系统在极限状态下的典型失效形态与机理。

二、试验设备与方法

1. 加载系统：
   • 采用大吨位电液伺服万能试验机作为主加载设备。
   • 配备专用反力架或试验基座，确保槽道按设计要求牢固嵌固于高强度混凝土试块中。
2. 测量系统：
   • 力值测量： 试验机内置高精度力传感器实时采集荷载数据，分辨率满足规范要求。
   • 位移测量：
     • 在加载点及关键锚固点附近安装接触式位移传感器或高精度电子百分表/千分表。
     • 测量槽道相对于混凝土基体的滑移变形。
     • 测量混凝土基体表面在锚固区域的应变或裂缝开展情况（可选）。
     • 测量T型螺栓在槽道内的相对位移。
3. 加载控制与速率：
   • 静态试验采用位移控制或荷载控制模式。
   • 加载速率严格依据相关标准规范执行（如缓慢、连续、平稳加载）。
   • 疲劳试验采用荷载控制模式，施加正弦波或块波荷载谱。
4. 加载装置：
   • 抗拉试验： 使用专用夹具夹持T型螺栓头部，确保拉力沿槽道垂向中心线作用。
   • 抗剪试验： 使用刚性连接件将荷载平行作用于槽道轴线方向，连接件通过T型螺栓与槽道啮合。
5. 试验基体：
   • 采用设计强度等级（如C30/C40）的混凝土试块。
   • 槽道按产品安装规范和设计埋深要求精确预埋。
   • 混凝土养护龄期满足标准要求（通常≥28天）。

三、试验依据标准
试验方案设计及执行严格参照国内外现行相关标准规范，例如：

• 《混凝土结构后锚固技术规程》
• 《建筑幕墙用槽式预埋组件》
• ISO 22762 等相关国际标准中关于预埋槽道试验的内容。

四、试验过程要点

1. 试件制备与检查： 确保槽道预埋位置准确、方向正确、混凝土浇筑密实无缺陷，T型螺栓与槽道匹配良好。
2. 设备安装与调试： 精确安装加载装置、力传感器和位移传感器，进行系统校准和调零。
3. 分级加载：
   • 静态试验：按预估承载力的10%-20%分级加载，每级持荷稳定后记录荷载和位移值。接近预估极限荷载时，减小级差。
   • 疲劳试验：施加设定的应力幅值和循环次数。
4. 持续加载至破坏： 加载直至试件出现承载力显著下降或达到规定的终止条件（如达到最大位移限值）。
5. 数据实时采集： 试验过程中，数据采集系统以高频次（通常≥5Hz）同步记录荷载、位移等关键参数。
6. 现象观察记录： 全程密切观察并记录：混凝土开裂（位置、宽度、发展趋势）、槽道变形（翘曲、扭曲）、T型螺栓变形或断裂、槽道内齿变形或撕裂、锚筋（如有）变形或拔出、整体滑移等。

五、安全防护注意事项

1. 防护围挡： 在加载区域周边设置坚固可靠的防护围挡或安全警戒线。
2. 人员站位： 严禁试验人员处于试件潜在破坏飞溅物方向。
3. 设备限位： 加载装置设置机械位移限位装置，防止过冲。
4. 紧急制动： 试验机配备可靠的紧急停止按钮，操作人员熟悉其位置和使用方法。
5. 疲劳防护： 疲劳试验区域需额外加强防护，防止因长期振动导致部件松动或飞出。

六、试验结果分析与报告

1. 数据处理：
   • 绘制荷载-位移曲线（F-δ曲线），包含关键点（比例极限、屈服点、峰值荷载、残余承载力等）。
   • 计算特征承载力（如特征抗拉力、特征抗剪力）、设计承载力、位移指标及延性系数。
   • 分析疲劳寿命（S-N曲线）及残余承载力。
2. 破坏模式分析：
   • 清晰描述并分类主要失效模式（如混凝土锥体破坏、槽道齿筋受拉破坏、槽道腹板撕裂、T型螺栓断裂、混合破坏等）。
   • 结合破坏形态评估其是否符合设计要求及规范预期。
3. 合规性判定：
   • 将试验获得的特征值、设计值与相关规范要求或设计要求进行对比。
   • 判定试件是否满足规定的安全储备和性能指标。
4. 试验报告编制：
   • 详细记录试验目的、依据标准、试件信息（尺寸、材质、基体混凝土强度、埋深）、试验装置与方法、加载制度、试验现象、破坏模式、数据图表、分析与判定结果。
   • 附加载荷-位移原始曲线图、典型破坏照片。

七、与应用
通过系统的力学性能试验，可以：

• 验证设计承载力： 为工程设计提供准确的承载力设计依据（特征值、设计值）。
• 评估安全裕度： 明确槽道系统的实际安全储备。
• 指导选型与应用： 为不同工程需求下的槽道规格、T型螺栓选型及锚固间距设计提供数据支持。
• 优化产品质量： 反馈试验结果有助于改进槽道结构设计、材料选择和制造工艺。
• 确保工程安全： 为幕墙、设备支架等承受动、静荷载的关键连接节点提供可靠的安全保障。

试验局限性说明：

• 实验室环境下的试验结果需考虑与实际工程环境（如长期荷载、温湿度变化、施工偏差、混凝土长期性能）的差异。
• 本试验主要针对标准安装条件下的性能，特殊工况（如大偏心、防火后性能、腐蚀环境等）需额外专项试验评估。
• 试验结果仅针对所测特定规格和批次的槽道系统有效。

本试验研究为槽式预埋槽道系统的工程应用奠定了坚实的科学基础与技术依据，对其安全、可靠、高效地服务于现代建筑工程具有重要的实践意义。
