XPS板检测技术与质量控制要点

材料特性与检测必要性

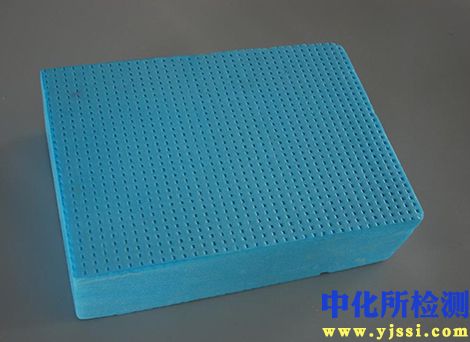

XPS板（挤塑聚聚苯乙烯泡沫塑料板）凭借其优异的闭孔蜂窝结构，具备极低的导热系数、较高的抗压强度、良好的防潮抗水性及出色的尺寸稳定性，成为建筑保温、冷库、路基工程等领域的关键材料。其性能的优劣直接关系到工程的质量、节能效果与使用寿命。因此，对XPS板进行系统、科学、严格的检测至关重要，是保障工程安全和实现预期功能的基础环节。

核心检测项目与方法

XPS板的检测涵盖物理、力学、热工及耐久性能等多方面，主要依据国家标准（如GB/T 10801.2-2018《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》）及相关行业规范进行：

• 尺寸及表观质量检测：

  • 尺寸偏差： 使用钢直尺、卷尺精确测量板材的长度、宽度和厚度，允许偏差通常在标准中有明确规定。
  • 平整度： 将板材置于平台上，用钢板尺或塞尺检查其边缘或对角线方向的翘曲程度。
  • 表观密度： 按标准要求裁取规则几何形状试样，精确测量其质量和体积，计算密度（单位kg/m³）。XPS板密度与其力学性能和保温性能密切相关。
  • 外观质量： 目视检查板材表面是否平整洁净，是否有影响使用的破损、污染、气泡、裂痕、缺棱掉角等现象。

• 物理力学性能检测：

  • 压缩强度： 这是XPS板的关键指标，尤其在承载应用中（如地暖、屋面、地面）。按标准规定尺寸（通常100mm×100mm）裁取试样，置于万能试验机的压板间，以标准规定的速率（如试样初始厚度10%的速率/min）匀速加载直至试样变形达到10%或发生破坏，记录压缩强度（kPa）。工程常用等级通常在100-500kPa或更高范围。
  • 抗拉强度： 主要用于评估板材与饰面层或粘结剂的粘结能力。使用专用夹具夹持试样两端进行拉伸，直至破坏，记录最大拉力计算抗拉强度（MPa）。

• 热工性能检测：

  • 导热系数： XPS板的核心性能指标，直接决定其保温隔热效果。主要采用防护热板法或热流计法。在稳定状态下，测量通过规定厚度试样的热流密度、试样两面温差及厚度，精确计算导热系数λ值（单位为W/(m·K)）。优质XPS板的导热系数通常在0.028-0.035 W/(m·K)范围内（25℃平均温度下），且要求长期使用后性能衰减少（需进行老化后导热系数测试）。
  • 热阻： 由导热系数和板材厚度计算得出（R = δ / λ，单位(m²·K)/W），是衡量保温材料阻隔热量传递能力的直接指标。

• 水蒸气相关性能检测：

  • 吸水率： 评估XPS板抵抗液态水渗透的能力。试样完全浸入规定温度（如23±2℃）的水中一定时间（通常96小时）后取出，用滤纸吸干表面水分，立即称重，计算体积吸水率（%）。闭孔率高的优质XPS板吸水率极低（通常≤1.0%或更低）。
  • 水蒸气透过系数： 评估水蒸气穿透板材的能力。在试样两侧保持稳定的湿度差，测量透过试样的水蒸气流量，计算水蒸气透过系数（单位g/(m·s·Pa)）或水蒸气透过率（单位ng/(Pa·m·s)）。该值越低，表明防潮隔汽性能越好。

• 尺寸稳定性检测：

  • 将试样置于特定的温湿度环境（如70±2℃下，相对湿度90-95%或特定高温低温条件）中放置规定时间（如48小时），取出后在标准环境下恢复后，精确测量其尺寸变化率（长、宽、厚方向的%）。良好的尺寸稳定性确保板材在环境变化下不易变形收缩或膨胀。

• 燃烧性能检测：

  • 依据GB 8624《建筑材料及制品燃烧性能分级》进行测试，判定其燃烧性能等级（如B1级-难燃材料，B2级-可燃材料）。涉及氧指数、单体燃烧试验（SBI）、可燃性试验等项目。不同应用场景对燃烧等级有强制要求。

• 长期性能与耐久性考量：

  • 老化性能： 评估在长期使用中（高温、高湿、冻融循环、紫外线等环境因素作用下）性能的变化趋势，特别是导热系数的稳定性（老化后导热系数测试）和力学性能的保持率。
  • 冻融循环： 模拟寒冷地区环境，检测板材经过多次冻融循环后物理力学性能的变化。

检测流程与质量控制关键点

1. 取样代表性： 严格按照标准规定的方法在产品中随机抽取具有代表性的样品，避免仅测“好料”。
2. 试样制备规范性： 裁切试样必须尺寸精确、边缘整齐无缺口，避免因试样加工不当影响结果准确性。
3. 环境条件一致性： 试样状态调节（温度、湿度）、试验环境（温度、湿度）必须严格符合标准要求，热工性能测试尤其敏感。
4. 仪器设备校准： 所有检测仪器（万能试验机、导热系数测定仪、天平、量具等）需定期经法定计量机构校准，确保其精度和可靠性。
5. 操作标准化： 实验人员需经过专业培训，严格按照标准规定的步骤、加载速率、数据处理方法进行操作和计算。
6. 第三方检测验证： 对于重要工程或存在质量争议时，委托具有相应资质和能力的第三方检测机构进行独立检测是保障结果公正、权威的重要手段。
7. 记录与追溯： 详细、完整地记录原始数据、环境条件、设备信息、操作过程等，确保检测结果的可追溯性。

常见质量问题与检测识别

• 压缩强度不足： 可能是原料质量差、发泡工艺不当（如泡孔结构不均匀、闭孔率低）或密度过低导致。
• 导热系数偏高： 原料纯度低（含杂质）、发泡剂选用不当或泄漏、泡孔结构不均匀、密度过低或过高（超出最佳范围）等都可能导致。
• 尺寸稳定性差： 生产过程中熟化不充分，残余内应力大，或原料分子量分布不佳。
• 吸水率过高： 闭孔结构破坏（泡孔破裂或开孔）、表皮层破损或原料配方问题。
• 燃烧性能不符合要求： 阻燃剂添加不足、分散不均或失效。

结语

XPS板的检测是保障其质量可靠、性能达标的核心手段。从原材料控制、生产过程监控到成品出厂检验和工程验收，建立完善的质量检测体系并严格执行至关重要。通过科学的检测方法和严格的质量控制，可以准确评估XPS板的各项性能指标，及时发现并消除潜在的质量隐患，确保其在建筑工程、冷链物流、基础设施建设等领域安全、高效、持久地应用，实现预期的节能保温效果与长期安全性。持续的技术改进和标准更新也是推动XPS板行业向更高质量、更环保方向发展的动力。
