地源热泵系统性能验证：关键测试流程与技术要点

地源热泵系统作为高效节能的供暖制冷技术，其实际性能表现直接决定了系统的运行效果与经济效益。全面、严谨的测试环节是确保系统设计合理、安装规范、运行高效的关键保障。以下将系统阐述地源热泵测试的核心内容与方法。

一、 测试的核心目标与价值

• 验证设计匹配度： 确认实际安装的地下换热系统（地埋管、地下水井或地表水体系统）容量是否满足设计负荷需求，换热能力是否达到预期。
• 评估设备性能： 检验热泵主机在特定工况下的实际制热/制冷能力、能效比（COP/EER）是否符合标称值及设计要求。
• 诊断系统缺陷： 识别安装过程中可能存在的施工问题（如管道连接不良、循环不畅、保温缺失、电气故障等）及设备自身的瑕疵。
• 建立运行基准： 获取系统初始运行的关键参数（如流量、温差、压力、功率等），为后续长期运行监测、能效评估和故障诊断提供基础数据。
• 确保用户满意度： 通过调试和测试，优化系统控制策略，保证室内环境舒适度达到承诺标准。

二、 主要的测试类型与阶段

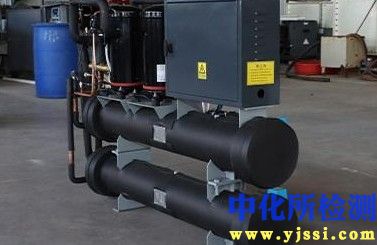

1. 工厂测试：

   • 目的： 在受控环境下验证热泵主机单元的基本性能。
   • 内容： 依据国家标准或行业标准（如GB/T, ISO等），在标准工况或特定工况下测试机组的制热量、制冷量、输入功率、COP、EER、噪声、水侧压降等。
   • 方式： 在制造商实验室或第三方检测机构进行。

2. 现场安装与密封性测试：

   • 水压/气压试验：
     • 目的： 确保所有承压管路（地埋管环路、室内水系统管路）及其连接处无泄漏。
     • 方法： 对管路系统加压至设计压力的1.5倍（或按规范要求），保压足够时间（通常不少于24小时），观察压力表读数是否稳定下降，检查所有接头、阀门等有无渗漏。完成后降至设计压力进行最终检查。
   • 冲洗： 安装完成后，对水系统进行彻底冲洗，清除管道内的焊渣、泥沙等杂质，防止堵塞换热器和损坏水泵。

3. 地下换热系统性能测试（核心测试之一）

   • 热响应测试：
     • 目的： 直接测量现场岩土体的热物性参数（主要是岩土综合导热系数λ和体积比热容ρc）以及地埋管换热器的单位井深换热量（W/m）。这是优化和验证地源侧设计的关键依据。
     • 原理： 向地埋管环路（单U或双U）内持续通入恒定功率的热量（或冷量），同时精确监测循环液的进出口温度、流量以及输入功率随时间的变化。
     • 方法： 使用专用的热响应测试仪进行。测试通常持续48-72小时或更长时间，以获得稳定的数据。测试过程需严格记录环境温度。
     • 结果应用： 将测试获得的岩土热物性参数输入专业设计软件，修正或验证原有设计的地埋管数量、深度、间距等是否合理。单位井深换热量是计算总换热能力的基础。
   • 水力平衡测试：
     • 目的： 确保并联的多个地埋管环路（或地下水井）流量分配均匀，避免“短路”或流量不足，影响整体换热效率。
     • 方法： 在系统正常运行工况下，使用超声波流量计测量各环路的实际流量，通过调节环路入口处的阀门开度，使各环路流量达到设计值或按计算比例分配。

4. 系统整体运行调试与性能测试（核心测试之二）

   • 水流量测试： 测量地源侧循环水和用户侧（室内）循环水的实际流量，确认是否达到设计值。流量不足会显著降低换热效率。
   • 温度与温差测试：
     • 目的： 评估换热效率与系统实际能力。
     • 内容： 同步测量并记录：
       • 地源侧循环液的进、出口温度（Tg_in, Tg_out）。
       • 用户侧循环液的进、出口温度（Ts_in, Ts_out）。
       • 计算地源侧温差（ΔTg = |Tg_in - Tg_out|）和用户侧温差（ΔTs = |Ts_in - Ts_out|）。
     • 分析： 将实测温差与设计温差对比。温差过大可能表明流量不足或换热器脏堵；温差过小可能表明负荷不足或流量过大。结合流量可计算实际换热量。
   • 输入功率测试： 使用电能质量分析仪或功率计测量热泵主机、循环水泵、补水泵等主要耗电设备的实时输入功率。
   • 能效计算：
     • 制热模式： COP = (用户侧制热量) / (热泵主机输入功率 + 地源侧水泵功率 + 用户侧水泵功率) *注：更精确的计算可包含所有系统耗电设备功率。
     • 制冷模式： EER = (用户侧制冷量) / (热泵主机输入功率 + 地源侧水泵功率 + 用户侧水泵功率)
     • 系统能效比： 考虑整个系统（包含所有辅助设备）的能耗。
     • 用户侧换热量计算： Q = m * Cp * ΔTs (m为质量流量，Cp为水的比热容)。
   • 控制系统验证： 检查温控器设定、模式切换、安全保护（如防冻、超压、超温、缺水等）功能是否正常有效。测试压缩机、水泵的启停逻辑。
   • 噪声与振动测试： 在指定位置测量热泵主机、水泵等设备的运行噪声和振动值，确保符合规范要求，不影响室内环境。

5. 季节性性能因子测试（可选，但更全面）

   • 目的： 评估系统在整个运行季节（如一个完整的采暖季或制冷季）的综合能效，比单点测试更能反映实际运行效果。
   • 方法： 安装长期监测系统，连续记录系统的总制热量/制冷量以及总耗电量（包含所有辅助设备），计算整个季节的SPF（Seasonal Performance Factor）。
   • 价值： 提供最接近实际运行成本的数据，是评价系统经济性和环保性的重要指标。

三、 测试实施的关键要素与注意事项

• 遵循标准规范： 测试过程应严格依据国家、行业或地方的相关标准、规范进行（如GB 50366《地源热泵系统工程技术规范》、ASHRAE相关指南等）。
• 专业设备与人员： 使用经过校准的精密仪器（温度传感器、流量计、功率计、压力表、数据记录仪等）。测试人员需具备专业知识和操作经验。
• 稳定的运行工况： 性能测试时，应尽量使系统运行在设计工况或接近设计工况的稳定状态下，避免在负荷剧烈波动或极端天气下进行。
• 详细的数据记录： 记录所有原始数据（时间、温度、压力、流量、功率、设备状态等），环境参数（环境干/湿球温度），以及测试过程中的任何异常情况。
• 安全第一： 严格遵守电气安全、高空作业、密闭空间作业等安全操作规程。进行压力测试时，确保在安全压力范围内。
• 测试报告： 出具详尽的测试报告，包括测试目的、依据标准、测试方法、测试设备清单及校准信息、原始数据、计算结果（COP/EER/SPF、换热量等）、与设计值的对比分析、发现的问题及建议、等。报告应清晰、客观、准确。

四、 测试后的数据应用与系统优化

• 设计复核与修正： 根据热响应测试结果，必要时调整地源侧的设计参数（如增加或减少钻孔）。
• 运行策略优化： 根据测试发现的性能瓶颈（如水泵选型过大导致能耗高），调整水泵运行频率或更换合适型号；优化主机和水泵的启停控制策略。
• 维护计划制定： 基于初始性能数据，建立定期检查、清洗过滤器、水质处理等维护保养计划。
• 用户手册与培训： 向用户提供基于测试结果的系统运行操作指南和维护注意事项，并进行必要培训。
• 长期性能监测： 考虑安装简易的监测装置，持续跟踪关键参数（如耗电量、主要温度点），评估系统性能衰减情况。

结语

地源热泵系统的测试并非一次性任务，而是贯穿于设备选型、工程设计、施工安装、调试运行乃至后期维护的全过程质量控制手段。科学严谨的测试流程不仅能有效规避潜在风险、保障系统按预期高效运行，更能为系统的长期稳定与经济运行奠定坚实基础，最大化地发挥其节能环保优势。对于项目各方（业主、设计方、施工方、监理方）而言，重视并严格执行相关测试要求，是确保地源热泵项目成功实施的关键环节。
