镁铬耐火材料关键性能测试综述

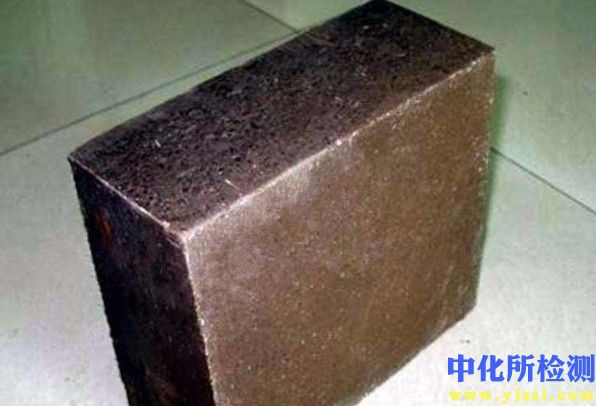

镁铬砖作为重要的碱性耐火材料，其性能测试是保障高温工业窑炉安全稳定运行的关键环节。以下系统阐述其主要测试项目与方法：

一、物理性能检验

1. 体积密度与显气孔率

   • 测试原理： 依据阿基米德排水法（如GB/T 2997标准）。
   • 方法简述： 测量试样干燥质量、饱和水后在空气中悬浮质量（或饱和水质量及饱和面干质量）。
   • 意义： 体积密度反映材料致密程度；显气孔率表征内部开口气孔比例，直接影响抗渣渗透性、强度及导热性。高密度、低气孔率是优质产品的重要标志。

2. 常温耐压强度

   • 测试原理： 测定规则试样在压力试验机上直至破坏时所能承受的最大压力（如GB/T 5072标准）。
   • 意义： 直接反映材料在室温下的结构强度及抵抗外力破坏的能力，是产品出厂的基本保证指标。

3. 常温抗折强度

   • 测试原理： 采用三点弯曲法，测量试样在弯曲载荷下折断时的强度（如GB/T 3001标准）。
   • 意义： 评估材料抵抗弯曲应力的能力，对抵抗热应力和机械应力有重要参考价值。

二、高温性能测试

4. 高温抗折强度

   • 测试原理： 在特定高温下（如1100°C, 1300°C, 1450°C, 1600°C），对试样进行三点弯曲测试直至破坏（如GB/T 3002标准）。
   • 意义： 关键指标。反映材料在高温服役状态下抵抗弯曲载荷的能力，尤其对于高温窑炉拱顶等承受弯曲应力的部位至关重要。

5. 荷重软化温度

   • 测试原理： 试样在恒定压力（通常0.2 MPa）下，在升温过程中测定其产生规定变形量（如变形0.6%，压缩4%）时的温度（如GB/T 5989标准）。
   • 意义： 评价材料在高温和载荷共同作用下抵抗变形的能力，是判断高温承载能力的重要依据。

6. 高温蠕变

   • 测试原理： 在恒定高温和恒定载荷（低于荷软测试载荷）下，长时间测量试样的压缩变形量随时间的变化（如GB/T 5073标准）。
   • 意义： 评估材料在长期高温载荷作用下抵抗缓慢塑性变形的能力，对预测窑炉结构长期稳定性尤为关键。

7. 热震稳定性

   • 测试原理： 试样经受急剧温度变化（如1100°C <-> 水冷或风冷）的循环作用直至破坏（如GB/T 30873标准中的水冷法）。
   • 意义： 衡量材料抵抗急冷急热而不开裂或剥落的能力，是影响其在温度波动频繁区域使用寿命的核心指标。

三、化学性能与相组成分析

8. 化学成分分析

   • 测试方法： 采用X射线荧光光谱分析（XRF）、电感耦合等离子体发射光谱（ICP-OES）或湿化学滴定法。
   • 关注元素： 氧化镁（MgO）、氧化铬（Cr₂O₃）含量是核心，通常MgO在60%-80%以上，Cr₂O₃在10%-30%范围；还需测定氧化铁（Fe₂O₃）、氧化钙（CaO）、氧化硅（SiO₂）、三氧化二铝（Al₂O₃）等杂质含量。
   • 意义： 决定材料的基本化学性质、耐火度及抗渣侵蚀能力的基础。

9. 矿物相组成分析

   • 测试方法： X射线衍射分析（XRD）。
   • 意义： 鉴别基体中的方镁石（MgO），尖晶石相（如MgO·Cr₂O₃、MgO·Fe₂O₃、MgO·Al₂O₃）以及硅酸盐相（如镁橄榄石2MgO·SiO₂、钙镁橄榄石CaO·MgO·SiO₂）的种类、含量及分布。相组成对高温性能、抗渣性、热震稳定性有决定性影响。

四、显微结构分析

10. 微观结构与形貌观察
    • 测试方法： 光学显微镜、扫描电子显微镜（SEM）结合能谱分析（EDS）。
    • 意义： 直观观察方镁石晶粒大小、尖晶石相分布形态、硅酸盐相的存在位置及孔隙结构。微观结构特征与其宏观性能密切相关。高分辨率成像有助于分析侵蚀机制。

五、抗熔渣侵蚀与渗透性测试

11. 静态坩埚法抗渣试验

    • 测试原理： 在试样钻孔中放入特定熔渣，在高温（如1500-1600°C）下保温一定时间后，沿钻孔轴心切开试样，测量熔渣侵蚀深度和渗透深度（如YB/T 185标准）。
    • 意义： 模拟静态条件下材料抵抗熔渣溶解（侵蚀）和熔渣沿气孔/裂纹渗入（渗透）的能力，是评价材料适用性的关键试验。

12. 回转抗渣法

    • 测试原理： 将试样棒与旋转的熔渣接触，在高温下动态模拟冲刷侵蚀（如ASTM C874）。
    • 意义： 更接近某些窑炉（如水泥回转窑）的实际工况，评价材料在动态熔渣冲刷条件下的抗蚀能力。

13. 抗碱蒸气侵蚀测试

    • 测试原理： 试样在特定气氛下（如CO-CO₂或含碱蒸气），高温长时间处理后，测量其强度损失、体积变化或微观结构变化。
    • 意义： 针对水泥窑、煤气化炉等含碱蒸气环境，评价材料抗碱蚀“爆裂”的能力。

六、热学性能测试

14. 热膨胀系数

    • 测试原理： 测定材料在升温过程中长度变化的百分率（如GB/T 7320标准的顶杆法）。
    • 意义： 了解材料的热膨胀特性，为窑炉砌体设计预留膨胀缝提供依据，避免因热膨胀应力导致开裂。

15. 热导率

    • 测试方法： 热线法、激光闪射法（LFA）等。
    • 意义： 评估材料的导热能力，对窑炉散热设计、热效率及材料内部温度梯度分布有影响。

总结

镁铬耐火材料的性能测试是一个系统、综合的过程，涵盖物理、高温、化学、微观结构及抗侵蚀等多个维度。每一项测试结果都从不同角度揭示了材料在严苛高温服役环境下的行为特征和潜在弱点。严格遵循标准化测试方法，获取准确可靠的性能数据，是科学选材、合理设计窑炉砌体结构、预测服役寿命及确保高温工业过程安全、高效、稳定运行不可或缺的基础性工作。用户在选用时，应结合具体窑炉工况特点（如温度、气氛、熔渣成分、机械应力、温度波动频率等），关注相关核心性能指标（如高温抗折强度、荷重软化温度、热震稳定性、抗渣性等），并进行必要的模拟工况验证试验。
