覆膜砂检测：保障铸造品质的关键环节

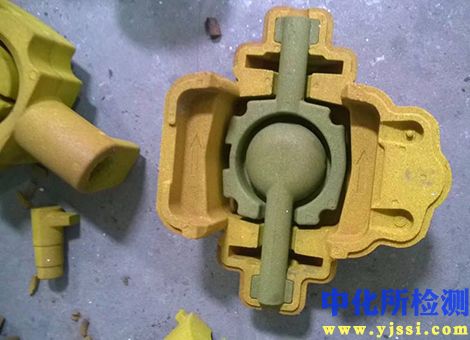

覆膜砂作为现代铸造工艺中不可或缺的造型材料，其性能直接影响铸件的尺寸精度、表面质量和成品率。建立一套科学、完善的覆膜砂检测体系，是确保铸件生产稳定高效的基础保障。以下是对覆膜砂核心检测项目的系统阐述：

一、核心物理与机械性能检测

• 抗拉强度：
  • 检测意义： 衡量砂型抵抗外力拉伸破坏的能力，是保证砂型在搬运、合型和浇注过程中不变形、不破损的核心指标。强度不足易导致砂型开裂、铸件产生毛刺或胀砂缺陷。
  • 检测方法： 标准试样（通常为“8”字形）在万能材料试验机上进行拉伸，直至断裂，测得最大载荷值计算抗拉强度。
• 抗压强度：
  • 检测意义： 评估砂型在合型压力或金属液冲击下抵抗压缩形变或破碎的能力。对承受较大金属静压力的型腔尤为重要。
  • 检测方法： 制备标准圆柱试样，置于压力试验机上施加载荷直至试样破坏，计算单位面积承受的最大压力。
• 热态抗弯强度：
  • 检测意义： 模拟浇注高温金属液瞬间，砂型芯表层受热后抵抗弯曲变形或断裂的能力。该指标对防止铸件产生冲砂、夹砂缺陷极其关键。
  • 检测方法： 专用设备中将标准长条形试样在规定高温（如300℃）下瞬时加热并测试其抗弯强度。
• 冷态抗弯强度：
  • 检测意义： 反映砂型在常温下的韧性，对砂型芯的脱模、搬运、储存过程中的抗破损能力有直接影响。
  • 检测方法： 与热态类似，但在常温下测试标准长条形试样的抗弯强度。

二、关键工艺性能检测

• 流动性：
  • 检测意义： 衡量覆膜砂填充复杂模具型腔的能力。流动性差会导致砂型紧实度不均、局部疏松，最终影响铸件精度和表面光洁度。
  • 检测方法： 常用标准漏斗法，测量一定量覆膜砂通过特定规格漏斗所需的时间（秒），时间越短，流动性越好。
• 熔点：
  • 检测意义： 指树脂粘结剂开始软化熔融的温度。熔点决定了制芯（型）时合适的加热温度范围，过高易灼烧砂粒导致强度下降，过低则流动性欠佳。
  • 检测方法： 热板法或熔点测定仪，观察砂粒表面树脂膜软化、粘连时的温度。
• 固化速度：
  • 检测意义： 反映覆膜砂在加热条件下树脂粘结剂发生交联固化反应的快慢。直接影响制芯（型）效率和生产节拍。
  • 检测方法： 通过测定不同加热时间后砂芯试样的强度变化曲线来确定达到规定强度所需的最短时间。

三、化学成分与气体特性检测

• 灼烧减量：
  • 检测意义： 反映覆膜砂中有机物（主要是树脂粘结剂）的总含量。是控制砂型发气量和残留强度的关键参数。
  • 检测方法： 将称重后的覆膜砂试样置于高温马弗炉（如850-1000℃）中灼烧至恒重，计算质量损失百分比。
• 发气量及发气速度：
  • 检测意义： 量化覆膜砂在高温下产生的气体总量及其释放速度。过量或过快的气体会导致铸件产生气孔、呛火、表面针孔等缺陷。
  • 检测方法： 使用专用发气性测定仪，将试样在高温（通常850-1000℃）下加热，通过测量排出气体的体积（或压力变化）随时间的变化曲线，得到总发气量和特定时间点的发气量。
• 酸耗值：
  • 检测意义： 间接指示原砂中碱性物质（如长石、氧化钙等）的含量。碱性物质会干扰树脂固化反应，影响砂芯强度和固化特性。
  • 检测方法： 用标准酸溶液滴定已知量的原砂，测定中和碱性物质所需的酸量（通常以毫升0.1N HCl/50g砂表示）。

四、微观结构与形貌观察

• 粒度分布：
  • 检测意义： 影响覆膜砂的透气性、强度和铸件表面质量。细砂过多会降低透气性，粗砂过多则强度下降且铸件表面粗糙。
  • 检测方法： 标准筛分法，使用一套标准筛网进行筛分，计算各级砂粒的质量百分比。
• 粒形分析：
  • 检测意义： 角形系数高的砂粒（形状不规则）堆积密度低，需更多树脂包裹，影响强度和流动性；圆形砂粒则相反。
  • 检测方法： 通常通过图像分析软件处理显微镜照片，计算砂粒的圆整度或角形系数。
• 树脂膜包覆状态：
  • 检测意义： 观察树脂在砂粒表面的分布均匀性、连续性及厚度。包覆不良会显著降低砂芯强度。
  • 检测方法： 扫描电子显微镜观察砂粒断口形貌。

五、质量控制的实施要点与难点

• 标准化操作： 严格按照相关行业标准或企业内部规范进行取样、制样和测试，确保结果可比性。
• 仪器校准维护： 定期对强度试验机、发气量测定仪、高温炉、天平等关键设备进行校准和维护，保证数据准确性。
• 环境因素控制： 注意环境温湿度对覆膜砂储存状态和某些测试结果（如流动性）的可能影响。
• 性能关联性分析： 不能孤立看待单一指标，需综合分析各性能间的关联（如树脂量影响强度、灼烧减量和发气量）。
• 热态性能测试难点： 热态强度测试温度控制精确度、保温时间一致性及操作安全性是实际检测中的挑战点。
• 批次稳定性监控： 建立原料（原砂、树脂、固化剂）进厂检验和覆膜砂成品批检制度，是实现稳定生产的前提。

结语

覆膜砂的全面检测是铸造工艺链中承上启下的重要环节。通过系统监测其物理机械性能、工艺特性、化学组成及气体行为，不仅能有效预判铸件潜在缺陷、优化生产工艺参数、降低废品率，更能为持续改进覆膜砂配方设计和原材料选择提供科学依据。深入理解各项检测指标的内涵及其与铸件质量的关联，是提升铸造整体水平、实现高品质铸件稳定生产的坚实基础。相关从业人员应熟练掌握检测方法，严控质量关，为铸造行业的精益发展贡献力量。
