陶粒性能检测：保障建筑品质的关键环节

引言：认识陶粒及其重要性

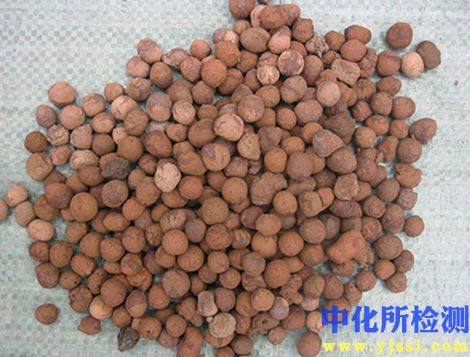

陶粒是一种由黏土、页岩、粉煤灰等原材料经高温焙烧膨胀制成的轻质、多孔人造骨料。凭借其质轻、保温隔热、吸音降噪、耐火、抗冻以及化学稳定性好等优异性能，陶粒广泛应用于建筑工程的轻骨料混凝土、屋面找坡、楼地面垫层、无土栽培、水处理滤料等领域。其质量优劣直接关系到工程结构的安全性、耐久性和功能性。因此，对陶粒进行系统、科学、规范的检测至关重要。

一、物理性能检测：基础保障

• 粒径与级配：
  • 检测目的： 评估颗粒大小分布是否满足设计要求，影响混凝土的和易性、强度及保温性能。
  • 检测方法： 采用标准筛（如方孔筛）进行筛分试验（依据GB/T 17431.1）。
  • 关键指标： 最大粒径、级配曲线、细度模数（适用于陶砂）。
• 堆积密度与表观密度：
  • 检测目的： 堆积密度反映松散状态下单位体积的质量，影响混凝土容重；表观密度反映颗粒本身致密程度，与强度相关。
  • 检测方法： 按标准方法（GB/T 17431.2）测定自然堆积状态下的质量与体积（堆积密度），以及颗粒本身的质量与体积（表观密度，常通过比重瓶法或容量筒法测定）。
  • 关键指标： 堆积密度、表观密度（颗粒密度）。
• 孔隙率与吸水率：
  • 检测目的： 孔隙率直接影响保温隔热性能；吸水率反映材料吸水能力，影响混凝土拌合用水量及抗冻性。
  • 检测方法： 通过表观密度和堆积密度计算孔隙率；吸水率通常测定1小时或24小时的吸水质量（GB/T 17431.2）。
  • 关键指标： 孔隙率、1h吸水率、24h吸水率。
• 强度性能：
  • 检测目的： 评估陶粒抵抗压碎的能力，直接影响轻骨料混凝土的强度。
  • 检测方法：
    • 筒压强度： 将陶粒装入标准圆筒，在压力机下压至规定深度，测定其强度（GB/T 17431.2）。这是最常用的指标。
    • 颗粒强度（单粒强度）： 测定单个陶粒颗粒压碎时的强度，更能反映颗粒本身强度。
  • 关键指标： 筒压强度值、颗粒强度平均值。

二、化学成分分析：稳定性溯源

• 烧失量：
  • 检测目的： 反映陶粒中未燃尽的有机质或易挥发物质含量，过高可能影响混凝土性能。
  • 检测方法： 高温灼烧（通常在950-1000°C）后测定质量损失（GB/T 17431.2）。
• 硫化物及硫酸盐含量：
  • 检测目的： 硫化物（如硫铁矿）和硫酸盐（如石膏）可能导致混凝土体积膨胀开裂（如硫酸盐侵蚀）或钢筋锈蚀。
  • 检测方法： 化学分析方法测定硫化物硫（S）和硫酸盐硫（SO₃）含量（GB/T 17431.2）。
• 氯离子含量：
  • 检测目的： 氯离子是诱发钢筋锈蚀的主要因素，必须严格控制。
  • 检测方法： 化学分析方法（如酸溶-电位滴定法）测定氯离子（Cl⁻）含量（GB/T 17431.2）。
• 其他有害物质：
  • 根据原材料来源和应用要求，可能还需检测重金属（如铅、镉、铬、汞等）含量（参照相关环保或建材标准）。

三、耐久性与功能性检测：长期性能验证

• 抗冻性：
  • 检测目的： 评估陶粒在饱水状态下抵抗反复冻融循环的能力，对寒冷地区应用至关重要。
  • 检测方法： 按规定循环次数（如15次或25次）进行冻融试验（-15~-20°C冻结，20±5°C水中融化），测定质量损失率和强度损失率（参照混凝土骨料相关标准或设计规范）。
• 安定性：
  • 检测目的： 检测陶粒中是否含有在硬化混凝土中可能发生体积膨胀的成分（如游离氧化钙、氧化镁）。
  • 检测方法： 通常采用沸煮法或压蒸法（参照GB/T 17431.2或水泥相关安定性试验方法）。
• 导热系数：
  • 检测目的： 直接衡量陶粒的保温隔热性能，是建筑节能设计的重要参数。
  • 检测方法： 使用导热系数测定仪（如防护热板法、热线法）测定陶粒或其制成的轻集料混凝土的导热系数（参照GB/T 10294等）。
• 其他性能：
  • 根据特定用途，可能还需检测耐火性、吸声系数等。

四、环保与放射性检测：安全底线

• 放射性核素限量：
  • 检测目的： 确保陶粒及其制品不会对居住环境造成放射性污染。
  • 检测方法： 采用低本底多道γ能谱仪测定镭-226、钍-232、钾-40的比活度，并计算内照射指数（Iᵣₐ）和外照射指数（Iᵧ）（GB 6566）。
  • 限值要求： 用于住宅、医院、学校等I类民用建筑的制品需满足Iᵣₐ≤1.0且Iᵧ≤1.3。
• 有害物质释放：
  • 对于室内应用（如内隔墙填充），可能需关注挥发性有机化合物（VOC）等的释放情况（参照相关室内装饰材料标准）。

：科学检测护航建筑品质

陶粒检测是保障其产品质量和工程应用安全、可靠、耐久的关键环节。一套完整的检测体系涵盖了从基础的物理指标到化学成分、耐久性能乃至环保安全的方方面面。严格遵循国家标准（如GB/T 17431《轻集料及其试验方法》）进行规范化检测，并依据设计要求和应用场景对关键指标进行重点把控，是确保陶粒在建筑工程中发挥其优良性能、创造长久价值的坚实基础。科学、客观、准确的检测数据，不仅为生产质量控制提供依据，也为工程设计选材和施工质量验收提供可靠保障。
