锚杆锚固质量与工作状态综合检测技术详解

引言：隐蔽工程的“健康卫士”

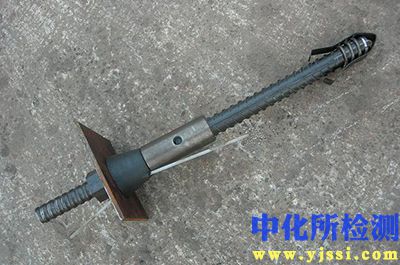

在边坡支护、基坑围护、隧道衬砌等岩土工程领域，锚杆作为关键的隐蔽受力构件，其施工质量与长期服役性能直接关系到工程安全。如何在不破坏结构的前提下，精准“把脉”锚杆的健康状况？综合检测技术为此提供了科学依据与技术保障。

一、核心检测原理与方法

1. 应力波反射法（低应变法）

   • 原理： 在锚杆外露端施加瞬时激励（锤击），产生应力波沿杆体传播。遇到波阻抗变化界面（如缺陷、底端、灌浆体变化）时，部分能量反射返回。通过分析反射波信号特征（到达时间、幅值、相位），推断锚杆长度、识别缺陷位置与性质。
   • 优势： 操作便捷、效率高、成本低，适用于大量锚杆的普查性检测。
   • 局限： 对浅部缺陷敏感，深部或微小缺陷识别能力有限；要求外露端平整、传感器耦合良好；灌浆密实度评估精度相对较低。

2. 声波透射法

   • 原理： 在平行布置的两根锚杆（或锚杆与套管/钻孔）间，一杆发射声波信号，另一杆接收。通过分析声波在介质（灌浆体、岩土体）中传播的声学参数（波速、振幅衰减、频率变化），评估灌浆密实度及其与周围岩土体的结合状况。
   • 优势： 对灌浆饱满度评价较直观、可靠。
   • 局限： 需双孔条件（预埋声测管或成对锚杆），现场实施有时受限。

3. 分布式光纤传感监测

   • 原理： 在锚杆安装时预埋或后期植入特殊传感光纤（如BOTDR/BOTDA、FBG）。利用光纤作为连续传感器，感知锚杆全长各点的应变、温度变化。通过分析应变分布，可评估荷载传递机制、识别异常受力区、监测长期性能变化。
   • 优势： 提供全长连续、高精度的应变/温度数据；实时、长期监测能力强；抗电磁干扰。
   • 局限： 成本较高；安装工艺要求严格；后期维护需考虑光纤保护。

4. 抗拔力试验（验收与验证性）

   • 原理： 对锚杆施加分级拉力直至设计值或破坏，记录荷载-位移曲线。评估极限抗拔承载力、验证设计值；结合位移数据，判断锚固效果和工作状态。
   • 类型： 基本试验（设计依据）、验收试验（施工质量核查）、蠕变试验（长期性能）。
   • 局限： 属破坏性或局部损伤性试验；成本高、耗时长；仅能反映试验点附近局部性能。

二、关键检测设备与技术

• 低应变检测仪： 核心为高灵敏度加速度/速度传感器、信号采集分析主机、激振设备（力锤）。性能指标包括采样率、动态范围、信噪比、分析软件能力。
• 声波检测仪： 包含声波发射换能器、接收换能器、高压脉冲发生器、信号采集分析系统。要求换能器频响特性好、发射能量稳定。
• 光纤传感系统： 由传感光纤、光纤解调仪（采集主机）、数据分析软件组成。解调仪的分辨率、采样速率、量程是关键。
• 抗拔力试验系统： 主要由大吨位千斤顶、高压油泵、精密压力传感器、位移传感器（电子百分表）、反力架（地锚或支撑架）及数据采集仪构成。

三、标准化检测流程与质量要点

1. 前期准备：

   • 收集设计图纸、施工记录、地质资料。
   • 明确检测目的、方法、数量、评定标准（依据相关规范）。
   • 检查锚杆外露端状态（平整、清洁），处理不符合要求的端头。
   • 校准检测仪器设备。

2. 现场实施：

   • 低应变法： 传感器牢固耦合在杆顶中心，选择合适锤击点与力度，多次锤击获取重复性良好的信号。
   • 声波法： 确保声测管通畅、耦合良好，合理设置发射电压、增益、采样参数。
   • 光纤监测： 按规程安装光纤，确保初始状态记录准确，设定合理采集频率。
   • 抗拔力试验： 严格按规范安装反力装置、千斤顶、传感器，分级加载并稳定持荷，记录荷载与位移。

3. 数据处理与分析：

   • 信号去噪、滤波、增益调整。
   • 波形分析（识别反射特征、计算波速、估算长度、判断缺陷）。
   • 声学参数计算（波速、衰减系数）及成像分析。
   • 光纤应变/温度数据处理、分布曲线绘制、异常点识别。
   • 抗拔试验曲线绘制、特征值提取（弹性变形、塑性变形、极限承载力等）。

4. 结果评定与报告：

   • 依据检测数据和相关规范（如JGJ/T 182, GB 50086, SL 377等）进行综合评定。
   • 明确锚杆长度、缺陷位置性质、灌浆密实度等级、承载力是否满足要求、工作状态是否正常等。
   • 编制详细检测报告，包含工程概况、检测方法、设备、过程、数据、分析结果、建议及必要图表。

四、常见缺陷识别与应对策略

• 长度不足： 应力波反射法在杆底有清晰反射信号，但实测波速计算长度小于设计值。
• 浅部缺陷（松动、离析）： 低应变波形在浅部出现同相反射信号。需结合开挖验证，必要时补强或报废。
• 深部缺陷或灌浆不密实： 低应变识别困难，需声波透射法或分布式光纤辅助判断。声波波速异常降低或衰减增大。影响严重时需补注浆或增设锚杆。
• 荷载传递异常： 分布式光纤监测显示应变集中（局部过大）或分布不均。需分析原因（设计、施工、地质），评估风险，采取加固措施。
• 承载力不足： 抗拔试验未达设计值或位移过大。必须进行工程处理（补强、加固甚至返工）。

五、技术发展趋势与行业展望

• 多方法融合检测： 结合低应变、声波、光纤等方法的优势，形成更全面、准确的综合评估体系。
• 智能化与自动化： 发展智能传感、自动爬行检测机器人、AI驱动的信号识别与缺陷诊断技术，提升效率与精度。
• 长期健康监测常态化： 分布式光纤等在线监测技术在重大工程中的应用日益广泛，为全寿命周期安全管理提供支撑。
• 标准体系完善： 针对新材料（如GFRP锚杆）、新工艺、复杂工况，持续修订和完善检测评价标准。
• 大数据与云平台： 建立锚杆检测数据库与云平台，实现数据共享、经验积累与智能预警。

结语：精准感知，防患未然
锚杆检测技术是保障岩土工程结构安全不可或缺的“诊断工具”。通过科学选用检测方法、规范执行操作流程、深入解读检测数据，能够有效揭示隐蔽的锚固质量隐患，为工程安全筑牢防线。随着技术的不断革新融合，锚杆检测将向着更智能、更精准、更长效的方向持续发展，为基础设施的安全服役提供更强大的技术支撑。
