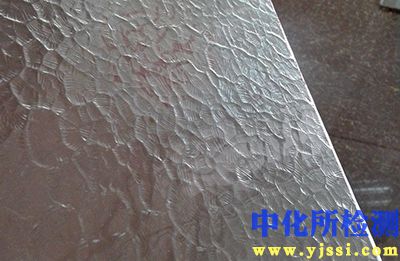

超白压花玻璃检测技术详解

引言：品质之基
超白压花玻璃，凭借其卓越的光学性能与独特的装饰效果，在现代建筑与高端家居领域应用广泛。其低铁含量带来超高透光率，压花工艺则赋予其纹理美感与光线柔和特性。为确保最终产品的优异品质与性能符合严苛要求，建立科学、完整的检测体系至关重要。以下将从多个维度系统阐述其核心检测环节。

一、材料特性与核心优势

• 卓越光学性能： 关键优势在于其极低的铁含量（通常 Fe₂O₃含量 ≤ 0.015%），显著减少玻璃中的绿色调，实现超高的可见光透射率（通常 ≥ 91.5%），带来纯净通透的视觉效果。
• 独特装饰效果： 压花工艺在玻璃单面或双面形成规则或艺术化的凹凸纹理，不仅提升美观性与设计感，更重要的是能有效漫射光线，减少眩光，增加私密性。
• 优异理化性能： 继承了浮法玻璃优良的物理化学稳定性，具备良好的机械强度、耐候性及加工性能（如可钢化、夹层、中空等）。

二、关键质量检测指标

1. 外观质量：

   • 花纹清晰度与一致性： 检测压花花纹是否清晰锐利、深浅均匀，整体图案是否完整无残缺，纹理分布是否符合设计标准。
   • 表面缺陷： 严格检查裂纹、缺角、结石、气泡、划伤、麻点、线道、光学变形（如波筋）、沾锡、霉变等缺陷的存在、尺寸、数量及分布区域。重点排除影响安全、强度及美观性的严重缺陷。
   • 断面质量： 切割后断面应光滑平整，无明显崩边、锯齿状边缘。

2. 尺寸与公差：

   • 厚度及偏差： 精确测量玻璃厚度，允许偏差通常严格控制在 ±0.2mm 以内（具体依据等级与厚度）。
   • 尺寸偏差： 测量长、宽尺寸，对角线差，确保符合订单要求的公差范围（如±1mm 至 ±3mm）。
   • 弯曲度： 测量玻璃在自然状态下的弓形弯曲或波形弯曲程度，确保在标准允许范围内（如 ≤ 0.3%），避免影响安装与使用。

3. 光学性能：

   • 可见光透射比： 核心指标。通常使用光谱光度计测量380nm - 780nm波长范围内的透射光通量，确保其达到或超过91.5%（具体依据供需约定）。压花面需按规定朝向光源测量。
   • 颜色均匀性： 观察玻璃整体颜色是否均匀一致，无色差、色斑。可借助标准光源箱或在特定自然光条件下目测评估。
   • 雾度： 对于追求特定朦胧感的场合，可能需测量光线透过玻璃后产生的散射光比例（雾度）。

4. 理化性能：

   • 耐碱性: 对用于特殊环境（如化工）或有特殊要求的玻璃，依据标准（如GB/T 15728）进行耐碱测试，评估其表面抗碱液侵蚀的能力。
   • 耐酸性（可选）： 若需评估抗酸侵蚀能力，按相关标准（如ISO 1776）进行测试。
   • 表面应力（钢化后）： 若为钢化超白压花玻璃，必须使用表面应力仪测量其表面压应力值是否符合安全玻璃标准（通常≥90 MPa）。
   • 碎片状态（钢化后）： 钢化玻璃需进行抗冲击性试验，破碎后碎片颗粒尺寸及数量需满足安全要求（如GB 15763.2）。

三、主要检测方法与设备

• 自动化在线检测： 现代生产线普遍配备基于机器视觉的自动检测系统，在玻璃行进过程中实时扫描，高效捕捉外观缺陷（气泡、结石、划伤、裂纹、花纹缺陷等）并标记、分类甚至自动分选。
• 人工目视检验： 在特定光源（如日光灯、LED灯箱）下，由检验员按标准距离和角度对玻璃表面进行全方位观察，重点检查在线检测可能遗漏的细微缺陷、边部质量、整体颜色均匀性、花纹效果等。这是质量控制的重要防线。
• 精密量具： 使用高精度卡尺、千分尺、卷尺测量厚度和尺寸；平台配合塞尺或专用仪器测量弯曲度。
• 光学仪器： 光谱光度计是定量检测可见光透射比的核心设备；色差仪用于精确量化颜色差异；雾度计测量雾度值。
• 理化性能测试设备： 包括表面应力仪、耐酸碱测试装置、钢化玻璃碎片试验设备等，通常在实验室环境下依据标准进行操作。

四、常见质量缺陷及成因分析

• 光学畸变（波筋、条纹）： 生产过程中锡槽内热对流不均、成型温度波动或退火不良导致。影响视觉真实感与美观度。
• 气泡与结石： 原料含杂质、熔化不充分、窑炉耐火材料侵蚀物进入玻璃液。降低强度与透明度。
• 划伤与压痕： 生产或后期加工、储运过程中设备、工具或异物与玻璃表面接触造成。影响外观，严重者削弱强度。
• 花纹不清、变形或缺失： 压花辊筒磨损、积垢、温度不均（导致玻璃软化度不一致）或辊压压力不足/不均所致。严重影响装饰效果。
• 色泽不均或偏色： 原料成分波动（尤其铁含量）、熔化气氛控制不佳、退火曲线不合理造成。破坏纯净通透感。
• 厚度不均： 成型工艺参数控制不稳定（如拉引速度、温度、闸板开度等）。

五、质量控制与检测流程建议

1. 源头控制： 严格筛选低铁、高纯度的优质原料。
2. 过程监控： 对熔制、成型（压花）、退火等关键工序工艺参数（温度、压力、速度、气氛等）实施实时监控与记录。
3. 在线检测全覆盖： 在生产线关键节点部署高性能自动检测设备，实现缺陷的早期发现与拦截。
4. 严格抽样检验： 制定科学的抽样方案（如GB/T 2828.1），对成品进行包括外观、尺寸、光学性能、关键理化性能（如钢化后的应力）在内的实验室检测。
5. 规范化人工检验： 培训合格检验员，配备标准光源环境，明确检验标准、流程与接收准则。
6. 记录与可追溯： 完整记录所有检测数据、结果及处理措施，确保每片（批）玻璃的质量可追溯。
7. 定期设备校准： 确保所有检测量具、仪器均在有效期内并经过校准，保证检测数据的准确性。

结语
超白压花玻璃的品质是材料科学、精密工艺与严谨检测的共同结晶。从原料筛选直至成品出厂，建立涵盖外观、尺寸、光学、理化性能等多个维度的多层次、立体化检测体系，是确保每一片玻璃都符合高标准要求的核心保障。持续优化检测技术，严格把控每个环节，方能最大化发挥其纯净美感与卓越性能的应用价值。
