层合板综合测试方法与技术研究

一、引言：理解层合板的独特性能与测试必要性

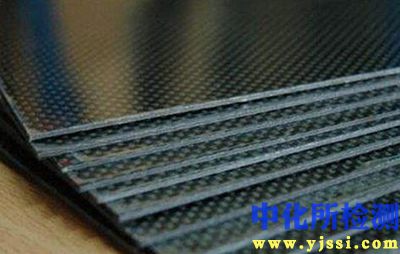

层合板作为由多种单层材料（如纤维增强聚合物）按特定顺序和方向铺层固化而成的复合材料结构，其性能远非各组分性能的简单叠加。其显著特点包括：
* 各向异性： 力学、热学等性能随方向变化。
* 层间特性： 层与层之间的界面强度是关键薄弱环节。
* 复杂失效模式： 包括基体开裂、纤维断裂、分层和纤维-基体脱粘等。
* 制造工艺敏感性： 固化工艺、铺层顺序和环境因素显著影响最终性能。

因此，系统性的测试是精确评估层合板材料性能、预测结构行为、保障服役安全、优化设计制造流程以及满足规范要求的基石。

二、核心物理力学性能测试

这类测试通常需要通过破坏试件来获取材料的基本性能参数。

拉伸测试：
- 目的： 测定弹性模量、泊松比、拉伸强度、断裂应变。
- 要点： 需考虑纤维方向（0°轴向、90°横向、±45°剪切）对结果的影响。需要使用特定夹具（如楔形或液压夹具）防止夹持区域破坏，常配合应变片或引伸计测量应变。按相关标准（如ASTM D3039）规定试件尺寸（通常为矩形条状）。
压缩测试：
- 目的： 测定压缩模量、压缩强度。
- 要点： 层合板易因屈曲或端部压溃而提前失效，挑战较大。常用方法有夹具支撑法（ASTM D6641）、剪切载荷法（ASTM D3410）和组合载荷法等，核心是保证载荷沿试件轴线传递并抑制屈曲。试件通常较短。
弯曲测试：
- 目的： 评估抗弯刚度（弯曲模量）和弯曲强度。
- 要点： 通常采用三点弯曲（ASTM D7264）或四点弯曲方法。操作相对简单，但应力状态复杂（表层受拉/压，芯部主要为剪切）。结果受跨厚比、加载速率影响大。常用于质量控制和材料筛选。
层间剪切强度测试：
- 目的： 评估层间粘接强度（ILSS），这是层合板的关键弱点。
- 要点： 常用短梁剪切法（ASTM D2344）。短跨距三点弯曲试件迫使失效发生在层间剪切模式。结果受试件几何尺寸、纤维体积分数和孔隙率影响较大。其值通常近似代表基体强度和纤维/基体界面强度。
面内剪切测试：
- 目的： 测定面内剪切模量和剪切强度。
- 要点： 常用±45°层合板拉伸法（ASTM D3518）或轨道剪切法（ASTM D7078）。±45°拉伸法通过拉伸±45°铺层的试件诱发面内剪切应力状态，计算剪切性能。轨道剪切法提供更纯的剪切应力。

三、界面与分层韧性测试

评估层合板抵抗分层扩展的能力至关重要。

双悬臂梁测试：
- 目的： 测定I型（张开型）层间断裂韧性。
- 要点： 在试件中部预置薄膜制造预制裂纹，两端加载使裂纹在张开模式下扩展（ASTM D5528）。通过记录载荷-位移曲线和裂纹长度计算临界能量释放率。
端部缺口弯曲测试：
- 目的： 测定II型（滑开型）层间断裂韧性。
- 要点： 三点弯曲加载带预制裂纹的试件（ASTM D7905），裂纹面在剪切力作用下相互滑移。计算临界能量释放率。
混合模式弯曲测试：
- 目的： 测定I/II混合模式层间断裂韧性。
- 要点： 通过调整加载臂角度或比例，在试件裂纹尖端同时引入张开和滑移分量（ASTM D6671）。模拟实际结构中更常见的混合模式分层失效。

四、无损检测与状态评估

在不损伤构件的前提下识别内部缺陷。

超声波检测：
- 原理： 高频声波在材料中传播，遇到缺陷（孔隙、分层、夹杂）发生反射、散射或衰减。
- 应用： 最常用方法，可检测内部缺陷位置、大小和类型。常用脉冲回波法（A扫）或成像法（C扫、B扫）。
射线检测：
- 原理： X射线或γ射线穿透材料，缺陷处吸收率不同导致底片或探测器接收强度变化。
- 应用： 对密度变化敏感，适合检测夹杂、大块孔隙、纤维分布不均等。可提供直观图像，但设备成本高，有辐射风险。
红外热成像检测：
- 原理： 向试件施加热激励（脉冲、调制），内部缺陷阻碍热传导导致表面温度场异常，用红外相机捕捉。
- 应用： 快速大面积检测分层、脱粘等近表面缺陷。对操作环境有一定要求。
振动分析：
- 原理： 测量结构固有频率、阻尼比、振型等参数，损伤会改变这些动力学特性。
- 应用： 适用于在线监测或大型结构整体性评估，定位精度相对较低。
敲击测试：
- 原理： 用小锤敲击表面，通过声音或响应信号判断内部是否有分层或脱粘。
- 应用： 简单快捷，常用于现场快速筛查，依赖操作者经验。

五、环境与耐久性测试

评估层合板在复杂服役环境下的性能保持能力。

吸湿老化测试：
- 目的： 评估水分吸收对性能的影响。
- 方法： 将试件置于恒温恒湿环境或浸入水中，定期称重测量吸湿量，并在饱和或特定吸湿量下进行力学性能测试（如ASTM D5229）。
湿热老化测试：
- 目的： 模拟高温高湿环境下的性能退化。
- 方法： 将试件置于湿热老化箱中，温度（如70-85°C）和相对湿度（如85%）循环或恒定作用，定期测试性能。
热老化测试：
- 目的： 评估长期高温暴露下的热氧稳定性。
- 方法： 在高于使用温度的空气循环烘箱中长时间放置，定期测试性能变化。
盐雾测试：
- 目的： 评估耐腐蚀性能（尤其对金属紧固件或嵌入件）。
- 方法： 将试件暴露在盐雾试验箱中（ASTM B117），模拟海洋或除冰盐环境。
紫外老化测试：
- 目的： 评估树脂基体表面在紫外线辐射下的劣化。
- 方法： 使用紫外老化试验箱，模拟太阳光紫外线照射，常伴随喷淋（ASTM G154）。
疲劳测试：
- 目的： 评估材料在循环载荷下的耐久性及寿命预测。
- 方法： 在拉伸、压缩、弯曲或混合模式下施加交变载荷（常为恒幅正弦波），记录失效循环次数或刚度退化（ASTM D3479）。对缺口或含缺陷试件测试尤为重要。
- 要点： 频率、应力比、载荷谱形式显著影响结果。

六、残余应力测试

测量制造过程中产生的内部应力。

钻孔应变法：
- 原理： 在试件表面粘贴应变花，钻一小孔释放局部应力，测量钻孔前后的应变变化反算残余应力（ASTM E837）。
- 要点： 适用于表层应力测量，对层合板需考虑逐层钻孔和材料各向异性的修正。
曲率法：
- 原理： 测量非对称铺层层合板因固化收缩不平衡引起的曲率（如悬臂梁弯曲），反算残余应力分布。
- 要点： 适用于研究铺层顺序对残余应力的影响。
X射线衍射法：
- 原理： 测量晶体材料（如某些纤维或金属嵌入物）的晶格应变，反算残余应力。
- 要点： 适用于含晶态成分的材料，深度有限。

七、数据处理、失效分析与标准化

数据处理与统计：
- 力学测试结果需按标准规定处理载荷-位移曲线，计算模量、强度、应变、韧性等参数。
- 考虑材料分散性，需测试足够数量试件进行统计分析（如平均值、标准差、韦伯模量、B基准值）。
- 无损检测数据需进行图像处理与分析，准确表征缺陷特征。
失效机理分析：
- 详细检查断口或损伤区域至关重要。使用光学显微镜、扫描电子显微镜分析失效模式（基体开裂、纤维断裂、分层、界面脱粘等），追溯失效根源。
- 失效分析是优化材料体系、工艺参数和设计的关键环节。
标准规范体系：
- 层合板测试高度依赖成熟的标准规范（如ASTM, ISO, EN等系列标准），确保测试方法一致性、结果可靠性和可比性。
- 标准详细规定试件制备（切割、加工、尺寸公差）、状态调节（温湿度）、测试程序（加载速率、环境）、数据处理和报告要求。

八、前沿与新兴测试技术

数字图像相关技术：
- 应用： 在试件表面喷涂散斑，利用相机捕捉加载过程中的全场位移和应变分布。
- 优势： 非接触、全场测量、高分辨率，特别适合研究复杂应力状态、应变集中和损伤演化过程。
声发射监测：
- 应用： 在加载过程中实时监测材料内部因损伤（基体开裂、纤维断裂、分层扩展）产生的弹性波信号。
- 优势： 动态实时识别损伤起始、定位损伤源、区分损伤类型、评估损伤严重度。
光纤光栅传感：
- 应用： 将光纤光栅传感器嵌入层合板内部或粘贴于表面。
- 优势： 实时监测内部应变、温度变化，甚至检测冲击损伤，适用于结构健康监测。
微计算机断层扫描：
- 应用： 利用高分辨率CT获取材料内部三维结构信息。
- 优势： 无损可视化内部微观结构（纤维分布、孔隙、微裂纹）、损伤三维形貌及演化过程，精度可达微米级。
数字孪生与仿真驱动测试：
- 趋势： 结合齐全仿真模型（有限元分析、多尺度建模）预测层合板行为，指导测试方案的优化设计，并通过测试数据不断校准和验证模型，实现物理测试与虚拟仿真的闭环迭代。

九、：测试驱动层合板技术的进步

层合板测试是一个庞大且不断发展的系统工程。从基础的物理力学性能表征到复杂的服役环境模拟，从破坏性评估到无损状态监测，从宏观响应测量到微观失效分析，多种测试方法相互补充、相互验证，共同构建了对层合板材料行为全面而深入的理解。

严谨遵循标准规范、精确制备试件、细致操作测试、深入分析数据、透彻理解失效机理，是获得可靠、可比和有价值测试结果的核心原则。随着新材料、新工艺和新型结构的涌现，测试技术本身也在不断创新和发展，如高分辨率全场测量、嵌入式传感、智能监测等，为层合板的设计、制造、应用和全寿命周期管理提供更强大的支撑。持续深化测试研究，是推动复合材料技术向更高性能和更可靠应用发展的关键驱动力。
