夹层结构检测：守护复合材料内部的安全屏障

核心概念：什么是夹层结构？

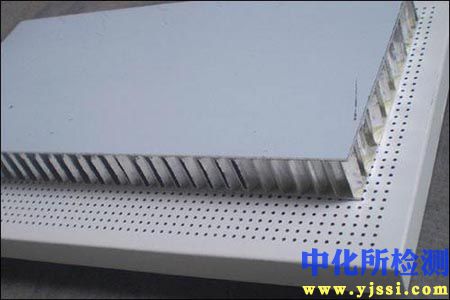

夹层结构是现代工程中广泛应用的一种高性能轻量化设计。它通常由两层相对薄而高强度的面板（蒙皮） 与中间一层轻质、较厚的芯材粘接而成。凭借其优异的重量比强度、重量比刚度、隔热隔音降噪、能量吸收以及优异的外观成型能力，夹层结构在航空航天（飞机机身、机翼、舵面）、轨道交通（高铁车体、内饰板）、风力发电（风机叶片）、船舶（船体、甲板）、建筑幕墙及体育器材等领域扮演着至关重要的角色。

为何必须定期检测？——夹层结构失效的沉重代价

夹层结构的性能高度依赖于面板与芯材之间牢固、连续的粘接，以及芯材自身的结构完整性。一旦这些关键要素受损，结构性能将严重退化：

1. 强度与刚度骤降： 脱粘意味着面板不再能得到芯材的有效支撑，承载能力急剧下降，面板易发生屈曲、撕裂；芯材损伤（如断裂、压溃）则直接削弱了其传递剪切载荷的核心功能。
2. 隐性威胁潜伏： 许多损伤（特别是内部的脱粘、芯材损伤、水分侵入）可能在结构表面完全不可见，却会在意想不到的时刻引发灾难性失效。
3. 后果不堪设想： 在航空航天、轨道交通等高安全要求领域，夹层结构的失效可能导致极其严重的安全事故、人员伤亡和巨额财产损失。

因此，针对夹层结构进行系统、科学、定期的无损检测，是保障其服役安全、延长使用寿命、避免事故发生的核心防线。

关键节点：何时需要启动检测？

夹层结构的检测贯穿其整个生命周期：

1. 制造与装配阶段：
   • 原材料验收： 检查芯材（蜂窝、泡沫、轻木等）是否存在缺陷（如蜂窝压塌、节点脱开、裂纹、密度不均）。
   • 成型过程监控： 监测粘接质量（胶层均匀性、厚度、固化程度），发现面板褶皱、褶皱、气孔，芯材移位或拼接不当等问题。
   • 成品终检： 确认最终产品无内部缺陷（脱粘、分层、夹杂、贫胶/富胶区）、芯材损伤以及几何尺寸或厚度是否符合要求。
2. 服役与维护阶段：
   • 定期检查： 按照预定大纲进行例行检测，监控结构状态变化，及时发现早期损伤。
   • 损伤后评估： 结构受到冲击（如工具掉落、冰雹、飞石）、过载或其他意外事件后，必须立即检测以评估损伤程度和修复必要性。
   • 修理后验证： 任何修理工作完成后，必须对修理区域进行检测，确认修理质量（如补片粘接情况、填充效果）。

技术工具箱：夹层结构检测主流方法

依据检测原理和应用场景，主要方法可分为以下几类：

1. 基于声学/振动的方法：
   • 敲击检测： 最传统、最简便的方法。使用硬质小锤或硬币轻轻敲击表面，依靠训练有素的人员倾听声音变化（沉闷声通常对应脱粘或积水区域）。优点：快速、成本低、无需耦合剂、对大面积区域初筛有效。缺点：主观性强、受操作者经验影响大、对深层或小缺陷灵敏度低、难以量化。
   • 超声波检测 (UT)：
     • 脉冲回波法： 发射声波进入结构，接收来自缺陷（脱粘界面）或底面的回波。适用于较厚面板或多层结构定位缺陷深度。需要耦合剂。
     • 穿透传输法： 一发一收探头置于结构两侧（或同侧但穿透整个厚度）。接收信号的能量衰减程度反映粘接质量和芯材状态。尤其擅长检测脱粘和芯材整体损伤。通常需要接触耦合或水浸耦合（喷水探头）。自动化潜力大。
     • 导波检测： 利用在面板中传播的特定模式导波（如Lamb波）。对沿波传播路径上的粘接缺陷敏感，适合大范围快速扫查。
     • 相控阵超声 (PAUT)： 使用多晶片探头，可电子聚焦和偏转声束，实现动态深度聚焦、不同角度扫查，大幅提升检测灵活性、覆盖率和成像能力。
     • 空气耦合超声 (ACU)： 使用特殊低频探头，无需耦合剂即可在空气中激发和接收超声波。解决了传统UT需要耦合剂的问题，非常适合多孔芯材或现场不便耦合的情况。
2. 基于热传导的方法：
   • 红外热成像检测 (IRT - 主动式)： 向结构表面施加可控热激励（闪光灯、热风、超声波等）。内部缺陷（脱粘、分层、积水）会阻碍热流，导致其上方表面区域的温度分布异常（热点或冷点）。由红外热像仪捕获并显示为热图。优点：非接触、大面积快速成像、直观显示缺陷形状大小。缺点：受材料热特性、表面发射率、环境温度影响大，对深层小缺陷灵敏度有限，激励方式需选择得当。
3. 基于射线的方法：
   • X射线检测： X射线穿透结构，不同密度区域吸收程度不同，在胶片或数字探测器上形成影像。对密度差异大的缺陷（如芯材压塌、断裂、蜂窝节点脱开、水分聚集、面板内的夹杂物）非常有效，提供直观的内视图。缺点：设备昂贵笨重、有辐射安全防护要求、对平面型缺陷（如平行于射线方向的脱粘）灵敏度不高、有时需使用密度增强剂（如渗透剂）显示水分。
4. 其他方法：
   • 激光剪切散斑干涉： 利用激光干涉测量结构在微小载荷（热、真空、振动）下的表面变形，识别变形异常区域（对应脱粘）。高灵敏度，非接触全场测量，适合精细检测。设备较精密，对环境振动敏感。
   • 微波检测： 利用微波与材料（特别是含水的复合材料）的相互作用。对水分侵入、湿气聚集高度敏感，也可检测某些脱粘。可穿透非金属介质，无需耦合。仍在发展中。

方法选择的核心考量：没有“万能钥匙”

选择最合适的检测方法需综合评估：

• 检测目标缺陷类型： 脱粘？芯材损伤？水分？夹杂？
• 结构特性： 面板厚度、材质、芯材类型？结构可达性（单面/双面）？
• 检测环境要求： 车间？外场？在线？
• 所需灵敏度与分辨率
• 检测效率与成本
• 人员资质与设备可用性

实践中，多种方法联合使用（如先用敲击或热成像大面积快速筛查，再用超声或射线对可疑区域精确定位和定量）往往是确保检出率和可靠性的最佳策略。

：安全之本在于预防

夹层结构作为高性能应用的基石，其内部健康状况直接决定着整体系统的安全与可靠。无损检测技术是洞察其“内在”、识别潜在威胁的不可或缺的眼睛。从原材料把关到最终产品交付，从日常维护到损伤评估，科学严谨的检测流程是预防失效、规避风险、保障生命财产安全的根本防线。深刻理解夹层结构的特点与失效模式，熟练掌握并合理应用多样化的无损检测方法，对于确保这些至关重要的复合材料结构长期、安全、高效地服役，具有无可替代的重大意义。持续推动检测技术创新与智能化应用，将为夹层结构的安全运行提供更强大的技术支撑。
