PVC卷材质量控制全流程指南

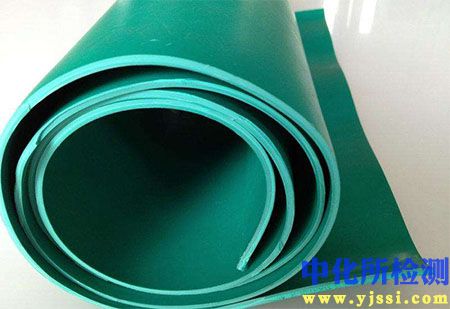

一、材料基础性能要求

• 物理力学性能验证
  拉伸强度（≥15MPa）、断裂伸长率（≥200%）构成核心指标，建议通过万能材料试验机按GB/T 1040执行纵向/横向测试。撕裂强度测试（≥40KN/m）需参照GB/T 529标准，重点监测焊线区域的薄弱点。
• 尺寸稳定性控制
  热收缩率检测（80℃、6h）须控制在≤0.5%，使用精度0.02mm的卡尺测量。厚度公差需维持±0.1mm范围，每卷取首尾及中间共6点测量。

二、关键功能性检测项目

• 耐化学腐蚀测试
  配置5%酸碱溶液，常温浸泡168h后评估质量变化率（标准要求≤0.5%）。重点观察表面溶胀、褪色及硬度变化，建议使用邵氏D硬度计前后对比。
• 耐候性加速老化验证
  氙灯老化测试（GB/T 16422.2）累计2000小时，色差ΔE需≤3级，光泽保持率≥80%。低温弯折试验（-30℃、4h）要求无可见裂纹。

三、现场施工质量监控

• 焊接接头强度评估
  采用剥离强度测试仪检测焊缝，强度值≥3.0N/mm且破坏位置需发生在母材处（非焊缝）。实施每300㎡取3个试样的抽样规则。
• 铺装完整性检查
  使用2kg压辊检测空鼓，规定气泡直径≤30mm。接缝错位误差需≤1mm/3m，采用激光水平仪复核平整度。

四、环保安全强制性指标

• 有害物质限量检测
  重金属（铅、镉＜100ppm）采用XRF筛查，邻苯二甲酸酯（DEHP、DBP等总和＜0.1%）需通过GC-MS分析。甲醛释放量须≤0.5mg/L（气候箱法）。
• 防火性能分级认证
  强制要求提供B1级阻燃报告（GB 8624），重点监测燃烧增长率指数FIGRA≤120W/s，烟密度SDR＜75%。

五、常见质量缺陷诊断方法

• 表面异常分析流程
  色差问题需排查母粒分散度（显微镜观察）及加工温度曲线。晶点瑕疵建议检测过滤网目数（≥120目）与塑化温度（控制175-185℃）。
• 卷材变形归因判定
  边缘翘曲多因冷却速率不均（风速差需＜0.5m/s），整体收缩应复核定型辊温度梯度（设定值±2℃）。

数据警示：2023年行业抽检显示，15%不合格卷材因未检测可溶性重金属，8%项目因焊接强度不足导致接缝开裂。建议建立来料-过程-成品三级检测体系，关键指标每日留样复测。

结语
系统化的检测方案是保障工程寿命的核心防线，从原材料入厂检验到施工过程监控，需严格执行“数据先行”原则。建议企业配备红外光谱仪（原料筛查）、电子拉力机（强度验证）等基础设备，并定期参与 能力验证，持续优化质量控制闭环。

（注：本文技术参数依据GB 12952、JC/T 2035等行业通用标准，检测方法具备跨平台适用性，不涉及特定商业实体。）
