深入探析电热膜检测：保障安全与性能的关键环节

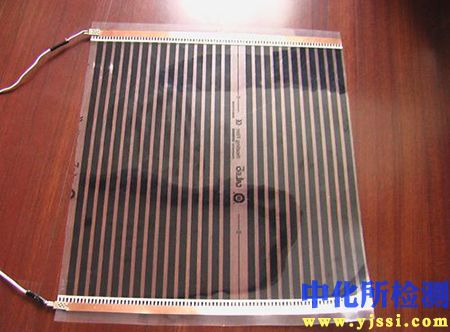

电热膜作为现代供暖系统中的核心发热元件，其性能稳定性和安全性直接影响整个系统的运行效果与用户安全。严格、科学的检测流程是确保产品质量不可或缺的环节。

核心性能与安全检测项目

电热膜的核心价值在于其电能向热能的转换效率与长期使用的可靠性。检测需聚焦以下关键维度：

• 电气安全屏障：
  • 绝缘性能： 采用高阻计（如1000V兆欧表），测量发热体与外部接地部件（如金属基材、铝箔层）间的绝缘电阻。达标值通常远高于100MΩ（如500V DC下），确保电流不会泄露引发触电风险。
  • 耐电压强度： 施加远高于工作电压的交流高压（如1500V AC或更高，持续60秒），验证绝缘层能否承受瞬时过压（如雷击、电网波动）而不被击穿。
• 发热性能与均匀性：
  • 功率特性： 在额定电压下，精确计量稳态工作时单位面积的输入功率（W/m²）及总功率（W），验证是否符合设计标称值。
  • 升温特性与均匀性： 利用红外热像仪或高密度热电偶阵列，实时记录膜体通电后表面温度分布及达到设定温度所需时间。重点评估不同区域的温差，确保热量分布均匀，避免局部过热（热点）影响寿命或产生安全隐患。
• 结构耐久性验证：
  • 冷热冲击耐受： 模拟极端使用环境（如冬季频繁启停），将电热膜在高温工作状态（如85°C）与低温环境（如-30°C）间进行数百次快速切换，检验其封装材料（PET/PI等）、电极、发热体连接处是否出现开裂、分层或性能衰减。
  • 长期热老化： 在持续高温（如高于正常工作温度10-20°C）及额定电压下进行长时间（如1000小时以上）通电老化，评估功率稳定性、绝缘性能变化及材料是否发生脆化、黄变等劣化。
• 关键部件可靠性：
  • 电极连接稳固性： 对引出线（或导电汇流条）与发热体连接处进行反复弯折（如正负90度，数千次）或恒定拉力测试，确保连接牢固，电阻稳定，无脱落风险。
  • 外封装完整性： 通过高压蒸汽老化测试（如85°C/85%RH, 数百小时）或在特定化学环境下暴露，评估封装层（尤其边缘密封处）的耐湿热老化性能和抗化学腐蚀能力，防止水汽侵入导致短路或腐蚀。

典型失效模式与失效分析

深入理解电热膜在实际应用中可能出现的故障至关重要：

• 功率异常： 功率显著偏离标称值（过高可能导致过热风险，过低则无法达到预期温升），通常根源在于发热体材料配方不均、印刷/蚀刻工艺缺陷或电极接触不良。
• 热点/局部过热： 膜体表面出现明显高温区域，多由发热体局部短路（如导电颗粒杂质）、材料厚度不均、封装层受损或散热条件严重不均（如被厚重覆盖物局部压覆）引发。
• 绝缘失效： 表现为绝缘电阻大幅下降或耐压测试被击穿。常见诱因包括封装材料存在针孔、异物刺穿、边缘密封工艺不良导致水汽渗入，或材料本身在高温高湿下绝缘性能劣化。
• 电极劣化/断裂： 电极（特别是焊接或压接点）出现氧化、腐蚀或物理断裂，导致接触电阻剧增甚至断路，多与材料选择不当（如抗氧化性差）、连接工艺缺陷或安装时机械应力过大有关。
• 封装层失效： 表现为分层、起泡、脆化开裂，失去保护作用。这通常与所选基材（PET/PI）或封装胶的耐温等级不足、紫外/湿热老化性能差或生产工艺（如层压温度压力控制）不当直接相关。

标准化检测流程与质量控制

建立规范化的检测流程是保障产品一致性的基石：

1. 来料检验： 对关键原材料（如基膜、导电浆料/油墨、封装胶、电极材料）的物理性能（厚度、拉伸强度）、电学性能（电阻率）、成分进行严格把关。
2. 过程控制点监测： 在关键生产工序（如印刷/蚀刻、层压封装、电极连接）后设置检测点，进行在线或离线抽检（如外观、关键尺寸、初测电阻）。
3. 成品全检/抽检： 出厂前必须进行核心安全项目（绝缘、耐压）的全检。其余性能项目（功率、升温均匀性）可按标准（如GB/T 抽样标准）进行抽样检验。型式试验（如冷热冲击、老化寿命测试）需定期（如每季度、重大工艺变更后）在代表性样品上进行。
4. 数据追溯与闭环： 详细记录所有检测数据，建立可追溯性档案。一旦发现不合格或异常趋势，应立即启动根本原因分析（RCA），并采取纠正预防措施（CAPA），实现质量问题的闭环管理。

： 电热膜的检测绝非简单流程，它是融合材料科学、电气工程与精密测量的系统工程。唯有通过覆盖原材料、制程、成品的多层次、多维度严格检测，并深刻理解失效机理，才能切实保障每片电热膜在长期复杂环境下的可靠运行与用户安全。随着智能化发展，融入传感器与在线监测技术的智能电热膜系统，也将为未来的检测与健康管理开辟全新路径。严谨细致的检测，是电热膜品质的基石，更是对用户安全承诺的根本保障。
