硫化胶料检测技术内容

1. 检测项目分类及技术要点

硫化胶料的检测项目主要分为物理机械性能、热性能、老化性能、动态性能、电性能及化学分析等类别。

1.1 物理机械性能

• 拉伸性能：依据GB/T 528、ISO 37、ASTM D412标准，测定拉伸强度、拉断伸长率、定伸应力。试样为哑铃型或环状，测试速度通常为500±50 mm/min。关键要点包括试样厚度精确测量、夹具对中及避免预拉伸。

• 硬度：依据GB/T 531.1、ISO 7619-1、ASTM D2240标准，使用邵氏A、D型或国际橡胶硬度计（IRHD）测定。需注意试样厚度（≥6mm）、平整度，测点间距和稳定时间（通常1-3秒后读数）。

• 撕裂强度：依据GB/T 529、ISO 34-1、ASTM D624标准，采用直角形、新月形或裤形试样。测试要点是确保切口深度准确，并监控撕裂过程的连续性。

• 压缩永久变形：依据GB/T 7759、ISO 815、ASTM D395标准。在恒定压缩率（通常25%）、规定温度和时间下测试。冷却方式和卸载恢复时间（通常30分钟）是结果准确性的关键。

• 回弹性：依据GB/T 1681标准，通过摆锤法测定胶料吸收机械能的能力，与动态生热密切相关。

• 密度：依据GB/T 533标准，常用浮力法或电子密度天平测定。

1.2 热性能

• 玻璃化转变温度（Tg）：采用差示扫描量热法（DSC， ASTM D3418）或动态机械分析（DMA）测定。Tg是表征胶料低温性能与链段运动的关键参数。

• 热重分析（TGA）：测定胶料在程序升温下的质量损失，用于分析组分（如聚合物、炭黑、油、灰分）含量，依据ASTM D3850。

• 导热系数：使用热流计法或激光闪射法测定，对涉及散热的应用（如轮胎）至关重要。

1.3 老化性能

• 热空气老化：依据GB/T 3512、ISO 188、ASTM D573标准。将试样置于强制通风老化箱中，在设定温度（如70°C、100°C）和时间下暴露，评价性能变化率（拉伸强度、伸长率、硬度）。需严格控制箱内温度均匀性和空气置换率。

• 耐液体性能：依据GB/T 1690、ISO 1817、ASTM D471标准。将试样浸入参考油、燃料或化学试剂中，在规定温度和时间后，测定质量、体积及性能变化。关键在于液体的标准性、试样表面清洁和测试后表面液体的规范处理。

• 臭氧老化：依据GB/T 7762、ISO 1431-1、ASTM D1149标准。在含一定臭氧浓度（如50 pphm）、温度和伸长率的试验箱中暴露，评价龟裂出现的时间和程度。需精确控制臭氧浓度、气流和温度。

1.4 动态性能

• 动态力学性能：采用动态机械分析仪（DMA）或橡胶加工分析仪（RPA）。在设定的频率、应变幅值和温度扫描模式下，精确测定储能模量（E‘）、损耗模量（E’‘）和损耗因子（tanδ）。应变扫描可用于评估Payne效应（填料网络结构），频率扫描模拟不同使用条件，温度扫描评估低温性能及Tg。是轮胎滚动阻力、湿抓着力、耐磨性等关键性能的研发依据。

• 疲劳寿命：依据GB/T 1688标准，使用屈挠试验机或德墨西亚型试验机，模拟反复变形下的裂口生成和扩展。

1.5 电性能

• 体积电阻率与表面电阻率：依据GB/T 1692、ASTM D991标准，使用高阻计在特定电压（如500V）和环境下测定，对绝缘或导电橡胶制品是核心指标。

• 介电强度：依据GB/T 1695标准，测定击穿电压强度。

1.6 化学分析与结构表征

• 交联密度：通过平衡溶胀法（依据Flory-Rehner方程，使用甲苯等溶剂）或核磁共振交联密度仪（TD-NMR）测定。后者可快速、无损地区分物理和化学交联网络。

• 傅里叶变换红外光谱（FTIR）：用于定性分析胶料主体聚合物、配合剂类型，以及老化后氧化产物的官能团变化。

• 元素分析与灰分：分析胶料中特定元素（如硫、卤素）或无机填料含量。

2. 各行业检测范围的具体要求

不同应用领域的硫化胶料因服役环境差异，检测重点和标准要求有显著不同。

2.1 轮胎行业

• 高要求项目：动态力学性能（60°C下的tanδ评价滚动阻力，0°C下的tanδ评价湿抓着力）、耐磨性（如GB/T 9867转鼓法）、耐久性/高速性能、撕裂强度、生热性、粘合性能（橡胶与帘线、钢丝）、均匀性以及臭氧/热氧老化。

• 标准侧重：除通用国标外，广泛参照美国交通部（DOT）、欧洲经济委员会（ECE）法规及各大汽车制造厂标准。

2.2 汽车非轮胎部件（密封条、胶管、减震件）

• 高要求项目：压缩永久变形、耐多种介质（燃油、润滑油、冷却液、制动液）、高低温交变性能、蠕变松弛特性、气味与雾化特性（内饰件）、以及长期热老化性能。

• 标准侧重：广泛遵循各大主机厂（如大众PV、通用GMW、丰田TS、福特WSS）的详细材料标准，对特定介质、温度及时间组合有严苛规定。

2.3 电线电缆行业

• 高要求项目：电绝缘性能（体积电阻率、介电强度）、阻燃性能（如GB/T 18380的垂直燃烧）、耐热老化、耐气候老化（紫外、臭氧）。

• 标准侧重：遵循GB/T、IEC、UL等电线电缆专用标准。

2.4 医用橡胶制品

• 高要求项目：生物相容性（如ISO 10993系列：细胞毒性、致敏、刺激性）、可萃取物/浸出物分析、重金属含量、洁净度、特定化学残留（如亚硝胺、多环芳烃）。

• 标准侧重：严格遵从各国药典、医疗器械法规（如中国NMPA、美国FDA、欧盟MDR）及ISO 10993系列标准。

2.5 食品接触橡胶制品

• 高要求项目：全面迁移/总迁移量、特定迁移物质（如BPA、芳香胺）、感官测试（气味、味道）、符合性声明。

• 标准侧重：必须满足国家食品接触材料安全标准（如中国GB 4806系列、欧盟(EU) No 10/2011、美国FDA 21 CFR）。

3. 检测仪器的原理和应用

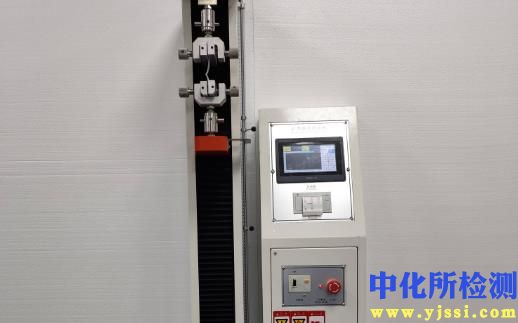

3.1 万能材料试验机

• 原理：通过伺服电机或液压系统驱动活动横梁，对试样施加拉伸、压缩、弯曲或剪切力，由负荷传感器和位移编码器测量力值与形变。

• 应用：用于所有静态力学性能测试（拉伸、撕裂、压缩等），是橡胶检测的核心设备。

3.2 邵氏/国际橡胶硬度计

• 原理：邵氏硬度计通过弹簧对特定形状的压针施加力，测量压针压入深度并转换为硬度值。IRHD通过测量给定力下球形压头的压入深度。

• 应用：快速、无损的现场或实验室硬度测试。

3.3 动态机械分析仪（DMA）

• 原理：对试样施加一个可控的 sinusoidal 应变（或应力），精确测量由此产生的应力（或应变）响应及其相位差，从而计算出E‘、E’‘和tanδ。

• 应用：是研究橡胶粘弹性最核心的仪器，用于评价动态性能、玻璃化转变、填料网络结构及固化过程。

3.4 橡胶加工分析仪（RPA）

• 原理：一种专门针对橡胶设计的密闭腔体式动态流变仪，可在硫化前后对胶料进行测试。它能在应变、频率和温度扫描模式下工作。

• 应用：除常规动态性能分析外，特别用于评估未硫化胶料的加工性能（如粘度、焦烧时间）、模拟硫化过程、测定最佳硫化时间（t90）及研究Payne效应。

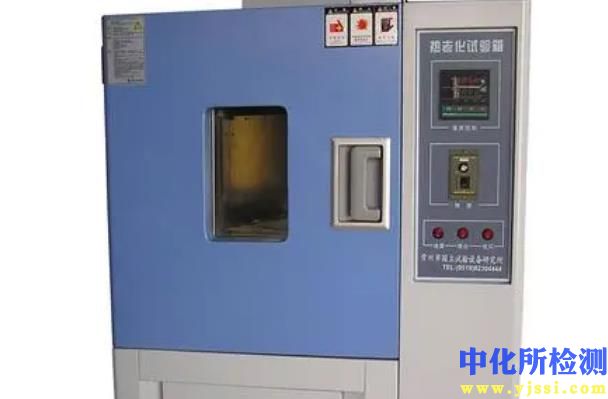

3.5 热空气老化试验箱

• 原理：通过电加热、强制鼓风循环系统，使箱内空间维持均匀且恒定的高温环境（通常室温~300°C）。

• 应用：执行标准化的热氧老化试验，评估胶料长期耐热性能。

3.6 臭氧老化试验箱

• 原理：通过紫外灯照射或高压无声放电管产生臭氧，与经过滤、温控的空气混合，在密闭箱内维持恒定的臭氧浓度、湿度和温度。

• 应用：模拟和评估胶料在大气臭氧环境下的耐龟裂性能。

3.7 平衡溶胀法装置

• 原理：基于Flory-Rehner方程，将已知质量的硫化胶样品在良溶剂（如甲苯）中溶胀至平衡，通过测量溶胀前后质量或体积变化，结合聚合物-溶剂相互作用参数，计算交联密度。

• 应用：经典的交联密度测定方法，需要已知准确的聚合物-溶剂相互作用参数。

3.8 时域核磁共振交联密度仪（TD-NMR）

• 原理：基于质子在不同自由度状态下的弛豫时间差异。交联网络中的质子（刚性相）弛豫快，自由链段的质子（柔性相）弛豫慢。通过分析衰减曲线，可量化交联密度。

• 应用：快速、无损、精确地测定总交联密度，并能区分物理和化学交联，样品制备简单。
