酚醛纤维检测技术详述

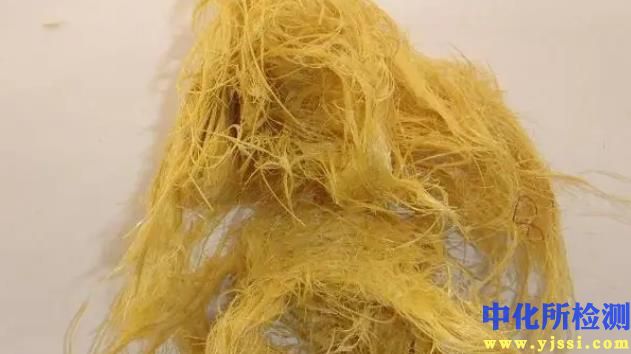

酚醛纤维是以热固性酚醛树脂为原料，经纺丝、交联固化而成的不燃、耐高温、隔热和耐化学腐蚀的特种纤维。其检测围绕结构特征、理化性能及特定功能展开，以确保其在各严苛应用领域的可靠性。

1. 检测项目分类及技术要点

1.1 结构特性与成分分析

• 傅里叶变换红外光谱分析： 核心用于确认特征官能团。酚醛纤维固化完全的典型特征为：苯环骨架振动峰（约1600 cm⁻¹， 1500 cm⁻¹）， 亚甲基桥键（-CH₂-）吸收峰（约1470 cm⁻¹）， 以及醚键（-C-O-C-）或未完全反应的羟甲基（-CH₂OH）吸收峰。需对比预聚物与固化后纤维谱图，评估固化度。

• 元素分析： 主要测定碳、氢、氧元素含量。理论固化酚醛树脂（线型酚醛-六亚甲基四胺体系）的碳含量约79%。实测值显著偏离可能指示残留小分子、添加剂或固化不完全。

• X射线衍射： 用于评估纤维的结晶结构。典型酚醛纤维呈无定形态，XRD图谱显示宽化的“馒头峰”。若出现尖锐结晶峰，可能提示原料不纯或存在特殊改性。

• 热重-红外/质谱联用： 分析热分解产物组成，用于研究热稳定性机理及阻燃性能根源。

1.2 物理与机械性能

• 线密度与直径： 依据GB/T 14335等标准，使用精密天平（测量100m纤维质量）和光学/电子显微镜测量。变异系数需控制在一定范围内。

• 拉伸性能： 执行GB/T 14337， 使用单纤维强力仪。关键技术点包括：夹持方式（气动或机械式，避免打滑和夹伤）、标距（通常25mm）、拉伸速度（通常1-10 mm/min）。酚醛纤维典型断裂强度≥1.5 cN/dtex， 断裂伸长率约20-40%。需在恒温恒湿（如20±2°C， 65±4% RH）下预处理和测试。

• 密度： 常用密度梯度柱法，以正庚烷-四氯化碳配置梯度液，依据阿基米德原理测定，典型值1.27-1.32 g/cm³。

1.3 热学与阻燃性能

• 极限氧指数： 核心阻燃指标，依据GB/T 5454。酚醛纤维LOI值通常≥32%， 属难燃纤维。测试时需注意试样填充密度、气流稳定性和点火方式。

• 热重分析： 在氮气或空气氛围下，以10°C/min升温。关键技术参数：初始分解温度（通常>300°C）、800°C下残炭率（氮气中通常≥55%， 是其阻燃关键）。

• 垂直燃烧试验： 依据FMVSS 302或类似标准，评估续燃时间、阴燃时间及损毁长度。酚醛纤维通常无续燃，损毁长度短。

1.4 化学稳定性

• 耐化学介质性： 将纤维浸入特定浓度和温度的酸、碱、有机溶剂中处理规定时间，评价其质量保持率、强度保留率和尺寸变化率。酚醛纤维对非强氧化性酸、有机溶剂稳定性优良，对强碱稳定性较差。

1.5 表观形态与缺陷分析

• 扫描电子显微镜： 观察纤维表面形貌（光滑与否、沟槽）、截面形状（常为腰圆形或花生形）及内部缺陷（孔洞、裂纹）。是分析断裂机理和纺丝工艺缺陷的关键手段。

• 光学显微镜： 快速检查纤维的均匀性、杂质和颜色。

2. 各行业检测范围的具体要求

2.1 航空航天与高温隔热领域

• 重点检测项目： 除常规项目外，极端高温耐受性（如1200°C下30分钟热处理后的强度与形貌保持率）、热导率（使用Hot Disk或激光闪射法，评估其作为隔热毡芯材的效率）、高温烟气腐蚀性（模拟发动机尾气环境）、低烟密度（依据GB/T 8323.2， 要求烟密度等级（SDR）≤30）和无毒烟气毒性。

• 具体指标示例： 用于飞机防火墙的酚醛纤维毡，可能要求800°C火焰冲击后背面温升不超过200°C，且无熔滴穿透。

2.2 防护服装与特种纺织

• 重点检测项目： 舒适性相关指标（如吸湿性、透气率）、阻燃耐热持久性（经50次洗涤后LOI与强度保持率）、接触热防护性能（依据ISO 12127， 测定HTI值）、辐射热防护性能以及抗静电性能（摩擦带电量、静电压半衰期）。

• 具体指标示例： 消防员灭火防护服外层中的酚醛混纺面料，除满足EN 469基本阻燃要求外，可能还需通过辐射热通量40 kW/m²下TPP值≥35 cal/cm²的测试。

2.3 摩擦密封材料

• 重点检测项目： 当用作石棉替代增强材料时，重点在摩擦学性能：作为复合材料的组分，需测试制品的摩擦系数、磨损率（定速摩擦试验机）、高温压缩回弹性及耐油/耐制动液性能。

• 具体指标示例： 用于刹车片的酚醛纤维，要求其在350°C高温下无热衰退，与树脂基体界面结合强度高，且磨损产物不产生异常噪音。

2.4 电绝缘与复合材料

• 重点检测项目： 电气强度、体积/表面电阻率（常要求体积电阻率>10¹² Ω·cm）、介电常数与损耗因子（高频应用）、以及作为增强体与环氧等基体的界面粘结强度（微脱粘法或单丝拔出法测试）。

3. 检测仪器的原理和应用

3.1 电子万能材料试验机

• 原理： 通过伺服电机驱动滚珠丝杠，对试样施加精确的拉伸、压缩、弯曲等载荷，由负荷传感器和位移编码器同步测量力值与形变。

• 应用： 执行单纤维、纤维束或复合材料的拉伸、压缩、剪切测试，是机械性能获取的核心设备。

3.2 极限氧指数仪

• 原理： 在透明燃烧筒内，用顶部夹具垂直夹持试样，通过调节氮气与氧气的混合比例，测定在规定条件下（顶端点燃）恰好能维持试样有焰燃烧至少3分钟或损毁长度达50mm所需的最低氧浓度百分比。

• 应用： 定量评价纤维及其织物的燃烧难易程度，是阻燃性能分级的基础。

3.3 同步热分析仪

• 原理： 将热重分析与差示扫描量热法（TG-DSC）或差热分析（TG-DTA）集成于同一炉体中，可在相同程序控温与气氛条件下，同步获取样品的质量变化与热流变化信息。

• 应用： 用于精确测定酚醛纤维的固化温度、玻璃化转变温度、分解温度、阶段失重比例及残炭率，全面解析其热行为。

3.4 扫描电子显微镜

• 原理： 利用聚焦电子束在样品表面扫描，激发产生二次电子、背散射电子等信号，经探测器接收放大后成像，实现高景深、高分辨率的表面形貌观察。

• 应用： 观察纤维表面及断裂端口的微观结构、缺陷（裂纹、孔洞）、截面形状，以及经化学或热处理后的表面侵蚀状况。通常需对非导电的酚醛纤维进行喷金或喷碳处理。

3.5 傅里叶变换红外光谱仪

• 原理： 基于迈克尔逊干涉仪将光源发出的光调制成干涉光，照射样品后，带有样品吸收信息的干涉光被探测器接收，经傅里叶变换数学处理得到以波数为横坐标的红外吸收光谱。

• 应用： 定性分析纤维的化学结构、官能团，通过特征峰（如亚甲基桥、羟甲基）的强度变化半定量评估固化程度，并辅助鉴别未知添加剂。

3.6 激光闪射导热仪

• 原理： 使用短时激光脉冲照射样品正面，通过红外探测器测量样品背面的温升过程，依据闪光法理论模型计算材料的热扩散系数，结合比热容和密度，得到热导率。

• 应用： 准确测量酚醛纤维毡、板材等固体材料在宽温度范围（-100°C至500°C）内的热传导性能，是评估隔热效能的关键。
