结晶釉分析详细技术内容

1. 检测项目分类及技术要点

结晶釉的分析主要包括物相组成、微观结构、化学组成及物理性能四大类检测项目。

1.1 物相组成分析

• 核心目标：确定釉面中晶体相的种类、数量及分布。

• 技术要点：

  • X射线衍射（XRD）：采用连续扫描或步进扫描模式，扫描范围通常为5°-80°（2θ），扫描速度0.5-2°/min。重点分析衍射峰位与标准卡片（如ICDD-PDF数据库）匹配，以鉴定主晶相（如硅锌矿、透辉石、钙长石）及次晶相。需特别注意晶体择优取向对峰强的影响。

  • 拉曼光谱（Raman）：使用532nm或785nm激光器，分辨率优于2 cm⁻¹。通过特征拉曼位移（如硅锌矿的特征峰位于358, 437, 585 cm⁻¹）识别微米级局部区域的晶相，尤其适用于玻璃相中微小晶体的鉴定。

1.2 微观结构分析

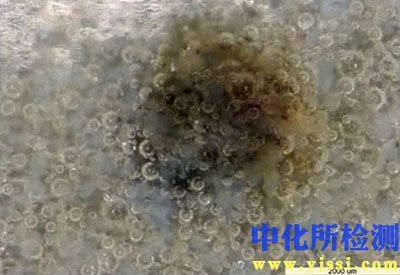

• 核心目标：观测晶体形貌、尺寸分布、空间排列及与玻璃基体的界面关系。

• 技术要点：

  • 扫描电子显微镜（SEM）：需采用背散射电子（BSE）模式以增强成分衬度，区分晶体与玻璃相。配合能谱仪（EDS）进行微区成分半定量分析。制样关键为表面喷镀导电层（金或碳）。

  • 透射电子显微镜（TEM）：分辨率可达0.1nm，用于观察纳米级晶核、晶格条纹及位错。制样需通过离子减薄或聚焦离子束（FIB）技术制备电子透明薄片。

1.3 化学组成分析

• 核心目标：测定釉层整体的元素组成及微区成分分布。

• 技术要点：

  • X射线荧光光谱（XRF）：采用熔片法或压片法消除矿物效应和粒度效应，定量分析SiO₂, Al₂O₃, ZnO, CaO, K₂O, Na₂O等主次量氧化物，精度可达±0.1wt%。

  • 电子探针微区分析（EPMA）：在微米尺度提供定量成分数据（误差<1%），结合面扫（Mapping）技术绘制Si, Zn, Ca等元素二维分布图，直观揭示晶体生长区域的元素富集与耗尽。

1.4 物理性能测试

• 核心目标：评估釉面的宏观性能。

• 技术要点：

  • 光泽度：使用60°几何条件光泽度计，依据GB/T 13891标准测量，艺术釉光泽度范围可从亚光（<10 GU）至高光（>90 GU）。

  • 硬度：采用维氏显微硬度计，载荷通常为0.98N（100gf），保压时间15s，取10点平均值。结晶釉硬度受晶体相影响，通常为550-750 HV0.1。

  • 热膨胀系数：使用卧式膨胀仪，升温速率5°C/min，测定室温至玻璃化转变温度（Tg）以下的热膨胀曲线，计算α值（×10⁻⁶/K）。釉与坯体的α值匹配是防止开裂的关键，差值通常需控制在1.0×10⁻⁶/K以内。

2. 各行业检测范围的具体要求

2.1 艺术陶瓷与高端日用陶瓷

• 检测重点：艺术效果重现性、安全性和耐久性。

• 具体要求：

  • 晶体形貌与色彩：需系统分析着色离子（如Fe, Co, Cr, Cu）在晶体与玻璃相中的价态及配位环境（可采用紫外-可见吸收光谱），建立工艺参数（烧成制度、气氛）与晶花形态、色彩饱和度的对应关系。

  • 铅镉溶出量：对于釉上彩装饰或含铅釉料，必须依据ISO 6486-1/2标准进行酸性食品模拟液（4%乙酸）浸泡，采用原子吸收光谱（AAS）或电感耦合等离子体质谱（ICP-MS）检测，限值为Pb ≤ 0.5 mg/L, Cd ≤ 0.07 mg/L。

2.2 建筑卫生陶瓷

• 检测重点：耐磨性、抗污性及长期化学稳定性。

• 具体要求：

  • 耐磨性与抗污性：依据GB/T 3810.7进行有釉砖表面耐磨性测试（可视磨损级≥3级）。抗污性测试需使用易污染物（如橄榄油、碘酒）接触24小时后，评估清洁难度。

  • 耐化学腐蚀性：依据ISO 10545-13，将试样浸入家庭用化学试剂（如氢氧化钠、柠檬酸溶液）中，观察光泽度变化及表面侵蚀情况，要求不低于GB级。

2.3 特种工业陶瓷（如绝缘子、耐火涂层）

• 检测重点：电学性能、热稳定性和机械强度。

• 具体要求：

  • 介电性能：在频率范围50Hz-1MHz及不同温度下，测量介电常数（ε）和损耗角正切（tanδ）。要求结晶釉在工作温度下具有低且稳定的tanδ（如<0.02）。

  • 抗热震性：依据急冷急热循环试验（如从室温至300°C水淬），记录出现裂纹的循环次数，评估釉层与坯体结合强度及热应力匹配性。

3. 检测仪器的原理和应用

3.1 X射线衍射仪（XRD）

• 原理：基于布拉格方程（nλ = 2d sinθ），利用单色X射线照射样品，探测器接收衍射线强度随角度（2θ）的变化。

• 在结晶釉分析中的应用：进行物相定性、定量分析（如Rietveld精修计算晶相含量），计算晶体晶胞参数，并可通过高温附件原位研究晶化过程。

3.2 扫描电子显微镜-能谱仪（SEM-EDS）

• 原理：电子束与样品相互作用，激发出二次电子、背散射电子和特征X射线。二次电子成像反映形貌，背散射电子成像反映平均原子序数衬度，EDS对特征X射线进行能谱分析。

• 在结晶釉分析中的应用：BSE模式清晰区分高原子序数晶体（如含锌晶体）与玻璃相。EDS点分析、线扫及面扫用于表征晶体生长前沿的成分梯度。

3.3 电子探针X射线显微分析仪（EPMA）

• 原理：与SEM类似，但采用聚焦更细的电子束（<1μm）和波长色散谱仪（WDS），具有更高的元素检测灵敏度和定量精度。

• 在结晶釉分析中的应用：对复杂共晶区域或微小包裹体进行精确的定量成分分析，是研究晶体生长机理和相平衡关系的关键工具。

3.4 拉曼光谱仪

• 原理：基于非弹性光散射（拉曼散射），测量光子与分子振动/晶格振动能量交换引起的频率位移。

• 在结晶釉分析中的应用：无损鉴定微米尺度晶体相，特别适用于鉴定XRD难以检测的非晶相或微量晶相。可分析玻璃网络结构，如[SiO₄]四面体的连接程度。

3.5 电感耦合等离子体发射光谱/质谱（ICP-OES/MS）

• 原理：样品溶液经雾化后进入高温等离子体（~6000-10000K），元素被激发产生特征发射光谱（OES）或电离后按质荷比分离（MS）。

• 在结晶釉分析中的应用：精确测定釉料全成分，包括痕量及稀土元素。ICP-MS尤其适用于检测溶出液中的超低含量有害元素（如Pb, Cd, As）。
