微球测试详细技术内容

微球测试是对粒径在纳米至毫米尺度范围内的球形或近球形颗粒进行系统性表征与分析的技术。其核心在于精确测量和评估微球的物理、化学及功能性质，以保障其在各应用领域中的性能与可靠性。

1. 检测项目分类及技术要点

微球测试主要分为物理特性、化学特性及功能特性三大类。

1.1 物理特性测试

• 粒径及分布：

  • 技术要点： 为核心检测项目。需区分体积分布、数量分布和强度分布。多分散指数（PDI）是评价分布宽度的关键参数，PDI小于0.08通常视为单分散。

  • 主要技术： 动态光散射（DLS，1 nm-10 μm）、激光衍射（LD，0.1 μm-10 mm）、图像分析（光学或电子显微镜，>0.5 μm）、库尔特计数器（电阻抗原理，0.4 μm-1.6 mm）。

• 形貌与结构：

  • 技术要点： 观察表面光滑度、球形度、孔隙结构及核壳结构。球形度通常以圆度表示，理想球体圆度为1.0。

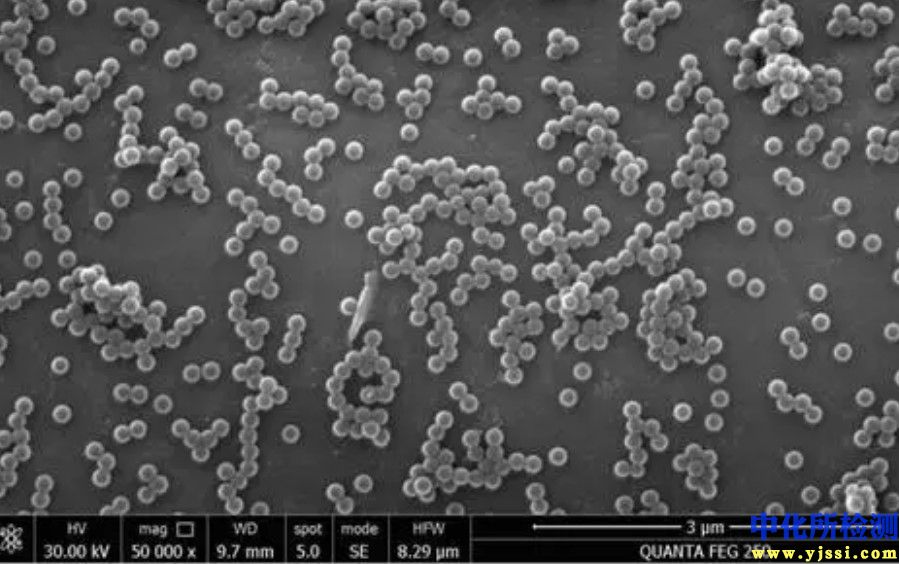

  • 主要技术： 扫描电子显微镜（SEM，分辨率可达1 nm）、透射电子显微镜（TEM，分辨率可达0.1 nm）。

• 表面电荷（Zeta电位）：

  • 技术要点： 通过电泳迁移率测定，反映微球在分散体系中的稳定性。绝对值大于30 mV通常表明胶体体系具有较好的静电稳定性。

  • 主要技术： 相位分析光散射或电泳光散射。

• 孔隙特性：

  • 技术要点： 针对多孔微球，测定比表面积、孔容积及孔径分布。

  • 主要技术： 比表面积及孔径分析仪，采用氮气吸附-脱附法（BET/BJH法）。

1.2 化学特性测试

• 化学成分与官能团：

  • 技术要点： 定性与定量分析微球本体及表面的元素组成、化学键及官能团（如羧基、氨基、羟基）。

  • 主要技术： 傅里叶变换红外光谱（FT-IR）、X射线光电子能谱（XPS）、能量色散X射线光谱（EDS）。

• 纯度与杂质：

  • 技术要点： 检测残留单体、有机溶剂、催化剂、内毒素等。

  • 主要技术： 气相色谱-质谱联用（GC-MS）、高效液相色谱（HPLC）、电感耦合等离子体质谱（ICP-MS）用于无机元素杂质，鲎试剂法用于内毒素。

1.3 功能特性测试

• 载药/包封性能：

  • 技术要点： 测定载药量、包封率及体外释放行为（需在模拟生理条件下，如pH 7.4 PBS，37°C）。

  • 主要技术： 紫外-可见分光光度法（UV-Vis）、HPLC。

• 磁性响应：

  • 技术要点： 针对磁性微球，测定饱和磁化强度、剩磁和矫顽力。

  • 主要技术： 振动样品磁强计（VSM）。

• 荧光性能：

  • 技术要点： 针对荧光微球，测定激发/发射波长、荧光强度及光稳定性。

  • 主要技术： 荧光分光光度计。

2. 各行业检测范围的具体要求

2.1 生物医药与体外诊断

• 要求： 极致严格。粒径均一性是流式细胞仪定量准确性的基础；表面官能团密度与活性直接影响抗体/核酸的偶联效率；必须进行无菌、无热原（内毒素<0.25 EU/mL）及生物相容性（如细胞毒性）测试；用于药物递送的微球需符合药典关于微粒制剂的相关规定（如USP <788>），并完成完整的体内外释放动力学和药代动力学评价。

2.2 色谱分离与分析

• 要求： 高度精确。硅胶或聚合物色谱填料的粒径分布（通常要求RSD<5%）、孔径分布（如80 Å, 100 Å, 300 Å）和比表面积直接影响柱效（理论塔板数）和分离度。需进行高压下的机械强度测试，评估塌陷压力。

2.3 电子信息与显示

• 要求： 高度可靠。用于导电胶、各向异性导电胶（ACP/ACF）的聚合物微球或金属包覆微球，其粒径一致性（如5 μm ± 0.2 μm）和真球度是确保电路连接可靠性和均匀间隙的关键。需测试其导电性、耐温性及长期稳定性。

2.4 高端涂料与复合材料

• 要求： 功能导向。用于消光、增韧或轻量化的微球，除基础粒径外，重点测试其折射率（匹配或偏离基材）、抗压强度（空心玻璃微球需达到20-100 MPa）、密度以及在不同基材中的分散稳定性。

2.5 其他工业领域（如化工催化、油井开采）

• 要求： 耐受性优先。催化剂载体微球侧重孔径结构、比表面积及耐磨耗性能；用于油田堵水调驱的微球，重点测试其在不同温度、矿化度下的膨胀倍率、弹性模量及长期封堵性能。

3. 检测仪器的原理和应用

3.1 激光衍射粒度仪

• 原理： 基于夫琅禾费衍射或米氏散射理论，颗粒粒径与散射光角分布具有确定关系。通过探测器阵列接收散射光强，反演计算颗粒群的体积粒径分布。

• 应用： 适用于大多数干湿法测量的微球，测量范围宽、速度快，是生产线上质量控制的主流设备。

3.2 动态光散射仪

• 原理： 测量悬浮液中颗粒因布朗运动导致的散射光强随时间波动的速率（自相关函数），通过斯托克斯-爱因斯坦方程计算流体力学直径。

• 应用： 主要用于亚微米及纳米级微球（如脂质体、聚合物纳米球）的粒径与PDI分析，对样品分散性要求极高。

3.3 图像法颗粒分析系统

• 原理： 结合光学显微镜或SEM/TEM获取颗粒图像，通过数字图像处理算法统计成千上万个颗粒的粒径、形貌（圆度、长径比）参数。

• 应用： 提供最直观的形貌和单个颗粒信息，是评价球形度、检测团聚和鉴别异形颗粒的“金标准”，但统计代表性需足够样本量。

3.4 库尔特计数器（单颗粒电阻感应法）

• 原理： 颗粒通过一个小孔时，瞬间置换电解液产生电阻脉冲，其幅度与颗粒体积成正比。逐个测量，得到基于颗粒数量的高分辨率粒径分布。

• 应用： 特别适用于血液细胞计数、注射液中的不溶性微粒检测（符合药典标准），以及需要高精度数量分布的窄分布微球分析。

3.5 比表面及孔径分析仪

• 原理： 基于气体（通常为氮气）在颗粒表面的吸附等温线，利用BET方程计算比表面积，利用BJH等方法基于脱附曲线计算孔径分布。

• 应用： 是表征多孔微球、色谱填料、催化剂载体等材料孔隙结构的必备工具。

3.6 Zeta电位仪

• 原理： 在电场作用下，带电颗粒在分散介质中发生电泳迁移，通过激光多普勒测速法测量其迁移速度，进而计算Zeta电位。

• 应用： 预测胶体分散体系的稳定性，优化微球表面修饰工艺，在生物医药领域用于评估蛋白质吸附倾向。

综合运用上述测试项目与仪器，可构建完整的微球性能表征体系，为材料研发、工艺优化、质量控制和最终应用提供精准可靠的数据支撑。
