嵌段检测技术

嵌段检测是对材料或产品的特定局部区域（嵌段）进行物理、化学或功能性测试与分析的技术体系。其核心在于通过微观或特定区域的精确测试，评估材料整体性能、界面特性或缺陷分布，广泛应用于高分子材料、金属材料、半导体、生物材料及复合制品等行业。

1. 检测项目分类及技术要点

1.1 物理性能检测

• 力学性能测试：通过微米/纳米压痕仪测定嵌段的硬度、弹性模量、蠕变特性。技术要点在于压头选择（如Berkovich、球形）、载荷控制（通常0.01 mN至10 N）及卸载曲线分析，需遵循ISO 14577标准。应变率控制精度需达10⁻³ s⁻¹量级。

• 热学性能测试：采用局部差示扫描量热法（局部DSC）或热台显微镜测定嵌段的玻璃化转变温度（Tg）、熔融温度（Tm）及结晶度。空间分辨率需达到10 µm，升温速率控制精度为±0.1 K/min。

• 形貌与尺寸测量：使用原子力显微镜（AFM）或高分辨率光学轮廓仪，获得嵌段表面三维形貌、粗糙度（Sa, Sq）及界面台阶高度。垂直分辨率可达0.1 nm，横向分辨率取决于探针针尖曲率半径（通常<10 nm）。

1.2 化学组成与结构分析

• 微区成分分析：采用电子探针微区分析（EPMA）或能量色散X射线光谱（EDS），检测嵌段内元素分布，空间分辨率可达1 µm³，元素检测限一般为0.1 wt.%。傅里叶变换红外光谱显微技术（μ-FTIR）可提供化学键与官能团信息，空间分辨率约10 µm。

• 分子结构与相态分析：显微拉曼光谱用于分析嵌段的分子结构、结晶形态及应力分布，激光光斑尺寸可聚焦至1 µm以下。对于高分子嵌段共聚物，小角X射线散射（SAXS）可精确测定微相分离的周期尺寸（d-spacing），范围通常为10-100 nm。

1.3 界面与缺陷专项检测

• 界面结合强度测试：通过扫描声学显微镜（SAM）或激光诱发冲击波法，评估嵌段间界面剥离强度与缺陷。SAM频率范围通常在10 MHz至2 GHz，可探测亚表面缺陷（深度分辨率约10 µm）。

• 微观缺陷表征：采用聚焦离子束-扫描电子显微镜（FIB-SEM）联用技术进行三维断层扫描，解析嵌段内部孔隙、裂纹及界面扩散层。离子束电流需精确控制（1 pA至100 nA），以避免样品损伤。

2. 各行业检测范围的具体要求

2.1 高分子与聚合物工业

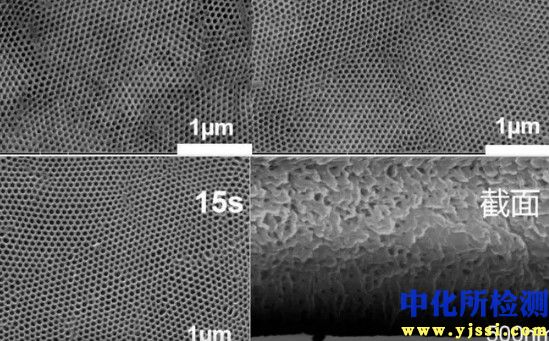

• 嵌段共聚物：必须检测微相分离形貌（层状、柱状、球状）、相区尺寸（SAXS测定，重复周期精度需±0.5 nm）及界面宽度（通常<10 nm）。动态力学分析（DMA）需测定各嵌段的Tg，温度控制精度±0.5°C。

• 塑料制品与复合材料：重点检测焊接线、浇口区域等工艺嵌段的结晶度变化（DSC测定，焓值误差±0.5 J/g）及纤维取向分布（显微红外二向色性法）。

2.2 半导体与微电子

• 芯片封装与互连：检测焊球/Bump的微观结构（SEM-EDS）、金属间化合物（IMC）层厚度（要求测量精度±5 nm）及低k介质层介电常数（局部C-V测试，频率1 MHz）。须符合JEDEC JESD22-A114标准。

• 第三代半导体：对GaN、SiC外延层需进行微区光致发光（μ-PL）映射，测定缺陷密度与应力分布，空间分辨率≤2 µm。

2.3 金属材料与增材制造

• 焊接与热处理区域：检测热影响区（HAZ）的硬度梯度（维氏硬度测试，载荷0.98 N，间距50 µm）、晶粒度（依据ASTM E112）及残余应力（显微X射线衍射法，ψ角范围±45°）。

• 增材制造件：重点分析层间结合区，要求检测孔隙率（依据ASTM E1245，面积百分比报告）、元素偏析（EPMA线扫描，步长0.5 µm）及取向差（EBSD，分辨率≥0.1°）。

2.4 生物医药与医疗器械

• 药物涂层与支架：检测药物洗脱涂层的厚度均匀性（光学相干断层扫描OCT，轴向分辨率1-15 µm）、成分分布（拉曼成像）及降解行为（体外模拟液浸泡后局部质量损失测定，精度±0.1 µg）。

• 生物材料界面：需评估植入体表面改性嵌段的蛋白质吸附量（石英晶体微天平QCM-D，质量灵敏度~0.5 ng/cm²）及细胞粘附形貌（荧光显微镜定量分析）。

3. 检测仪器的原理和应用

3.1 高分辨率微观力学测试仪器

• 纳米压痕仪：基于载荷-位移传感原理，通过分析加卸载曲线，依据Oliver-Pharr模型计算硬度和模量。主要应用于薄膜、涂层、微小部件的力学性能评估，最大载荷分辨率可达50 nN，位移分辨率0.01 nm。

• 显微硬度计：在光学显微镜定位下，通过金刚石压头（维氏或努氏）静态压入，对角线测量精度±0.1 µm。专用于材料微区、镀层或热处理梯度带的硬度测试。

3.2 微区成分与结构分析仪器

• 电子探针微区分析仪（EPMA）：利用聚焦电子束（束斑直径≥0.1 µm）激发样品产生特征X射线，通过波长/能量色散谱仪（WDS/EDS）进行定量分析。元素检测限达100 ppm，是地质、金属、陶瓷材料定量分析的基准设备。

• 原子力显微镜（AFM）：利用探针与样品表面的原子间相互作用力（范德华力等），通过激光反射检测探针微悬臂的形变，获得表面形貌及物理性能分布图。工作模式包括接触式、轻敲式及力调制模式，可用于聚合物相分离、生物大分子等软物质研究。

3.3 界面与内部缺陷检测仪器

• 扫描声学显微镜（SAM）：利用高频超声波（通常5-500 MHz）在材料内部反射、透射的特性成像。通过分析回波时间、振幅和相位，无损检测内部分层、空洞及裂纹。对于多层封装结构，可清晰分辨界面粘接状态。

• 聚焦离子束-扫描电镜双束系统（FIB-SEM）：FIB（常用Ga⁺离子源）进行纳米级加工与切片，SEM同步高分辨率成像，实现三维重构。广泛应用于集成电路失效分析、电池电极材料三维孔道结构表征及纳米器件制备。

3.4 微区光谱与热分析仪器

• 显微拉曼光谱仪：基于激光与非弹性散射光（拉曼散射）的频率位移，提供分子振动/转动信息。配备高精度XYZ样品台与共聚焦光路（空间分辨率可优于0.5 µm），适用于应力分布、多晶型分析及化学反应监测。

• 局部差示扫描量热仪（局部DSC）：通过独立控制的微型加热器和传感器，对微克级样品或局部区域进行热流测量。可用于评估电子元件局部过热、高分子材料微区相变行为，灵敏度可达0.1 µW。
