聚芳醚腈检测技术综述

聚芳醚腈（PAEN）是一种高性能特种工程塑料，其主链由芳环、醚键和氰基（-CN）构成，具有优异的耐高温性、机械强度、阻燃性、化学稳定性和电绝缘性。为确保其材料性能、加工适用性及最终产品质量，需进行系统化检测。

一、检测项目分类及技术要点

1. 结构鉴定与成分分析

• 傅里叶变换红外光谱（FT-IR）：识别特征官能团。氰基特征吸收峰在~2230 cm⁻¹（强而尖），芳环骨架振动在~1600, 1500 cm⁻¹，醚键（Ar-O-Ar）吸收在~1240 cm⁻¹。用于定性确认PAEN结构，判断合成是否完全。

• 核磁共振谱（NMR）：¹³C NMR和¹H NMR用于精确分析分子链结构、序列分布及端基类型，是研究共聚物组成和微观结构的关键技术。

• 元素分析（EA）：精确测定C、H、N元素含量，通过氮元素含量可推算氰基含量，验证单体配比与实际合成的一致性。

• X射线光电子能谱（XPS）：表面元素组成及化学态分析，特别关注C 1s谱中C≡N键的结合能峰（~286.3 eV），用于评估表面化学特性。

2. 热性能表征

• 差示扫描量热法（DSC）：

  • 玻璃化转变温度（Tg）：PAEN的Tg通常在145-180°C区间，具体取决于分子结构。测试要点：二次升温曲线取值以消除热历史，升温速率通常为10-20°C/min。

  • 结晶与熔融行为：部分PAEN品种可结晶，需测定冷结晶温度（Tcc）、熔融温度（Tm）及结晶度。

• 热重分析（TGA）：

  • 热稳定性：在氮气气氛下，5%热失重温度（Td₅%）通常高于500°C，800°C残炭率高（>50%），体现优异耐热性。测试需明确气氛（N₂/Air）、升温速率（通常10°C/min）。

• 热机械分析（TMA）：测定线性热膨胀系数（CTE），对电子封装等应用至关重要。

3. 力学性能测试

• 拉伸性能：参照ASTM D638或GB/T 1040，测试拉伸强度（通常 >100 MPa）、拉伸模量（通常 >3.0 GPa）、断裂伸长率。测试受样条制备（注塑/压膜）、加载速率影响显著。

• 弯曲性能：参照ASTM D790，测试弯曲强度与模量。

• 冲击性能：悬臂梁（Izod）或简支梁（Charpy）冲击强度，评估材料韧性，缺口敏感性高。

• 动态热机械分析（DMA）：提供储能模量（E‘）、损耗模量（E’‘）和损耗因子（tanδ）随温度/频率的变化，精准测定Tg，评估阻尼性能和相态结构。

4. 电学性能测试

• 介电常数与介质损耗因数：在宽频（如50 Hz - 1 MHz）和宽温范围内测试。PAEN介电常数通常为3.0-3.5（1 MHz），介质损耗低（<0.01），是高频电路基板关键指标。

• 体积/表面电阻率：通常大于10¹⁵ Ω·cm。

• 电气强度：击穿场强通常大于25 kV/mm。

5. 流变与加工性能

• 熔融指数（MFR）：在特定温度（如340-380°C）和负荷下测定，指导注塑、挤出工艺。

• 毛细管流变：获取高剪切速率下的熔体粘度、剪切敏感性及非牛顿指数，为加工模具设计提供数据。

• 旋转流变（平行板）：研究熔体动态粘弹性、频率依赖性及热稳定性。

6. 其他特性测试

• 阻燃性：UL-94垂直燃烧测试，PAEN通常可达V-0级（1.6mm），极限氧指数（LOI）通常 >35%。

• 吸水性：饱和吸水率低（通常<1.0%），测试需严格按标准条件（如23°C水中浸泡24h）进行。

• 密度：阿基米德法或密度梯度柱法。

• 耐化学药品性：浸泡于酸、碱、溶剂后，评估质量、尺寸及力学性能变化。

二、各行业检测范围的具体要求

1. 航空航天领域

• 重点：极端环境下长期服役的可靠性。

• 特殊要求：

  • 长期热老化性能：在200°C以上空气中进行数千小时老化，监测力学性能保留率。

  • 耐湿热/耐流体性：评估在航空燃油、液压油、除冰液等介质浸泡后的性能。

  • 燃烧毒性及烟密度：需满足机舱材料的严格阻燃与低烟毒标准（如ABD0031， Airbus）。

  • 耐辐照性能：空间应用需考核。

2. 电子电气与通讯领域

• 重点：高频率下的电绝缘稳定性及尺寸精度。

• 特殊要求：

  • 高频/高温介电性能：在1-10 GHz甚至更高频率，以及-55°C至150°C范围内测试介电常数（Dk）和损耗因子（Df）的稳定性。

  • 铜箔剥离强度：作为覆铜板基材时，需按IPC-TM-650标准测试。

  • 耐浸焊性：评估在260°C以上焊锡浴中短时（如10s）的起泡、分层情况。

  • CTE匹配性：要求与芯片、陶瓷等材料的CTE尽可能匹配，防止热应力失效。

3. 汽车工业（尤其是新能源汽车）

• 重点：耐高温、耐化学介质及长期耐久性。

• 特殊要求：

  • 耐冷却液/变速箱油性能：在150°C长期接触下的强度保持率。

  • 耐电晕性：用于高压连接器、电机绝缘部件时，需测试局部放电起始电压和耐电晕寿命。

  • 长期耐热性：根据温度指数（TI，如UL 746B）评估，PAEN的TI通常高于180°C。

4. 高端制造与工业领域

• 重点：耐磨、耐腐蚀、尺寸稳定。

• 特殊要求：

  • 摩擦磨损性能：用于轴承、密封件时，测试摩擦系数和磨损率。

  • 耐蒸汽/耐水解性：用于高温高压蒸汽环境，评估力学性能保持率。

  • 耐强酸强碱性能：用于化工泵阀、膜材料时，需针对性测试。

三、检测仪器的原理和应用

1. 结构分析仪器

• FT-IR光谱仪：基于分子振动能级跃迁，检测红外光吸收。用于PAEN的快速结构鉴别、共聚组分分析及老化降解研究（如观察氰基或醚键峰的变化）。

• NMR波谱仪：基于原子核在强磁场中的核磁共振现象。提供最精确的分子链结构信息，是新型PAEN树脂研发和质量仲裁的核心工具。

2. 热分析仪器

• DSC：测量样品与参比物在程序控温下的热流差。用于精确测定PAEN的Tg、Tm、结晶度及反应热。

• TGA：测量样品质量随温度/时间的变化。评估PAEN的热稳定性、分解温度及填料/灰分含量。

• DMA：对样品施加小幅振荡应力，测量应变响应。是研究PAEN粘弹行为、次级转变及复合材料界面作用的灵敏手段。

3. 力学性能测试机

• 万能材料试验机：通过伺服电机或液压系统对标准样条施加拉伸、弯曲、压缩等载荷。是所有PAEN产品力学性能数据的基础来源。

4. 电学性能测试仪器

• 阻抗分析仪/LCR表：在施加交流电压下，测量材料的复阻抗，计算得到介电常数和损耗因子。配备控温腔体可进行温谱测试。

• 高阻计：施加直流高压，测量通过样品的微弱电流，计算体积/表面电阻率。

5. 流变仪

• 毛细管流变仪：模拟挤出、注塑的高剪切过程，测量熔体压力与流速关系。应用：优化PAEN加工温度、螺杆设计及预测挤出胀大。

• 旋转流变仪（平行板/锥板）：在稳态或振荡剪切模式下，测量熔体或溶液的粘弹性。应用：研究PAEN分子量分布、支化结构、凝胶点及复合材料分散性。

6. 显微分析仪器

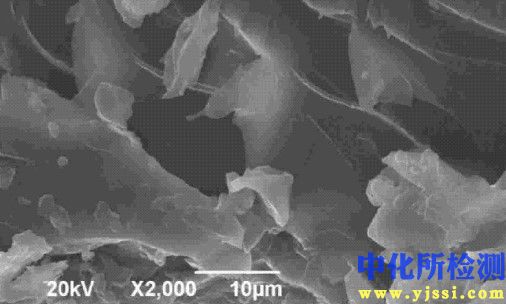

• 扫描电子显微镜（SEM）：利用聚焦电子束扫描成像。应用：观察PAEN及其复合材料的断面形貌、填料分散、纤维界面结合及断裂机理。

总结

聚芳醚腈的检测是一个多维度、系统性的技术体系，需依据其分子结构特点、应用场景和技术标准，综合运用各类分析仪器和方法。检测数据的准确性和可比性高度依赖于标准化的样品制备、严格的测试条件和规范的操作流程。随着PAEN在新兴领域的应用拓展，其检测技术亦朝着更高温度、更复杂环境耦合及在线原位监测等方向发展。
