强芯毡性能测试技术规范

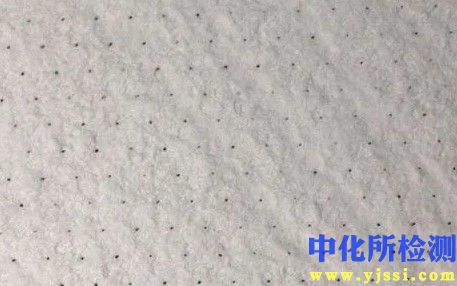

1. 检测项目分类及技术要点

强芯毡的测试需系统评估其物理性能、化学相容性及工艺适用性，核心项目如下：

1.1 物理结构性能

• 面密度与厚度：依据标准ISO 3374（GB/T 9914.3），使用圆形切割器取样（通常直径≥100mm），在标准温湿度（23±2°C， 50±5% RH）下，用精密天平（精度0.01g）和厚度计（压脚直径≥50mm，压力1kPa）测量。面密度偏差应控制在标称值的±10%以内，厚度均匀性影响树脂浸润速率。

• 压缩回弹性能：核心指标。使用万能材料试验机，参照类似ASTM D3574方法，测试在一定压缩率（通常为30%、50%）下的压缩应力及卸载后的厚度回复率。高性能强芯毡在50%压缩后，回弹率应≥85%，以确保在真空灌注过程中保持设计厚度和导流通道。

• 剥离强度：评估芯材与玻璃钢层合板的界面结合性能。通常按ASTM D1781进行浮辊剥离试验，将强芯毡与指定层合板制备成标准试样，测试其剥离力，要求通常≥40 N/cm。

1.2 树脂浸润与工艺性能

• 树脂吸收率与速率：将规定尺寸的试样完全浸入标准树脂体系（如不饱和聚酯树脂）中，记录达到饱和吸收的时间及单位质量毡吸收的树脂质量。吸收率通常在300-600%之间，快速均匀的浸润是保证制品无干斑的关键。

• 导流渗透率：使用定制或参照ASTM D737的改进装置，在恒定压力下测量空气或树脂通过压实至一定厚度的毡层的流速，计算平面方向渗透率（K值）。高K值（例如>1.0×10⁻⁹ m²）有助于大型制品灌注时缩短充模时间。

1.3 化学与热性能

• 耐腐蚀性：将试样浸泡于特定化学介质（如海水、柴油、酸碱溶液）及指定树脂体系中一定时间（如24-168小时），观察其溶胀、分解或强度损失情况，质量变化应＜2%。

• 热变形温度（HDT）：将含浸树脂的强芯毡复合材料制成标准样条，按ISO 75测定其热变形温度，以评估其在后续工艺（如凝胶涂层固化）中的尺寸稳定性。

1.4 机械性能（复合材料状态）

• 层间剪切强度（ILSS）：按ISO 14130或ASTM D2344制作并测试含强芯毡的夹芯结构短梁剪切强度，直接反映芯材对层合板整体抗分层能力的贡献。

• 平面拉伸与压缩强度：评估芯材本身在面内方向的承载能力，防止蒙皮局部失稳。

2. 各行业检测范围的具体要求

2.1 船舶与海洋工程

• 重点：长期耐水性与抗疲劳性。

• 具体要求：必须进行长达90天的模拟海水浸泡实验，测试其剪切强度保留率（应＞80%）。需进行高低温循环试验（如-20°C至+60°C， 100次循环）后的尺寸稳定性检测。防火要求需满足IMO FTPC Part 2关于低播焰性标准。

2.2 风电叶片

• 重点：抗疲劳性能、高渗透率及极致重量控制。

• 具体要求：除常规性能外，需进行超过1000万次的拉-拉或弯-弯疲劳试验。渗透率要求极高，以确保在环氧树脂真空灌注中快速完成数十米长的叶片灌注。面密度偏差要求更严苛（通常±5%）。

2.3 汽车与轨道交通

• 重点：轻量化、阻燃性及挥发性有机化合物（VOC）释放。

• 具体要求：必须符合行业特定阻燃标准，如轨道交通的DIN 5510-2（S2-S4级）、德国汽车内饰材料TL 1010的燃烧速率要求。需进行VOC及雾化测试，确保车内空气质量。

2.4 体育器材与建筑

• 重点：比强度、比刚度及耐候性。

• 具体要求：冲浪板、滑雪板等器材要求极高的压缩回弹性和抗冲击性。建筑用强芯毡（如用于幕墙、桥梁维修）需额外测试长期紫外老化性能及与不同胶粘剂的相容性。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：通过伺服电机或液压系统驱动横梁，对试样施加精确控制的拉伸、压缩、弯曲或剪切载荷，由力传感器和位移传感器同步采集数据。

• 应用：用于压缩回弹测试、剥离强度、ILSS、平面拉伸/压缩强度等几乎所有力学性能测试。

3.2 渗透率测试系统

• 原理：基于达西定律。系统将试样密封于模具腔体内，通过气压或液泵驱动流体（常用压缩空气或硅油）流过被压实至工艺厚度的毡层，精确测量入口压力、出口流量及流体粘度，计算渗透率K值（K = (Q * μ * L) / (A * ΔP)）。

• 应用：定量评价不同强芯毡的导流能力，为真空灌注工艺的流道设计和注射方案提供关键输入参数。

3.3 热重分析仪（TGA）与差示扫描量热仪（DSC）

• 原理：TGA在程序控温下测量样品质量随温度/时间的变化，用于分析热稳定性、挥发分含量。DSC测量样品与参比物在程序控温下的热量差，用于分析树脂固化放热、芯材的玻璃化转变温度等。

• 应用：评估强芯毡的耐热上限、树脂固化匹配性，以及可能存在的低沸点挥发物含量。

3.4 扫描电子显微镜（SEM）

• 原理：利用聚焦电子束扫描样品表面，通过检测二次电子或背散射电子信号成像，可获得纳米级至微米级的表面形貌信息。

• 应用：观察强芯毡的纤维分布、粘结点状态、孔隙结构，以及失效测试后断裂界面的微观形貌，用于机理分析和质量诊断。

3.5 恒温恒湿箱与环境试验箱

• 原理：通过制冷/加热、加湿/除湿及光照控制系统，模拟并维持所需的温度、湿度和紫外辐照条件。

• 应用：用于所有测试前的标准状态调节（23°C/50% RH， ≥24h），以及进行耐化学腐蚀、湿热老化、紫外老化等环境耐久性试验。
