静电纺丝测试技术

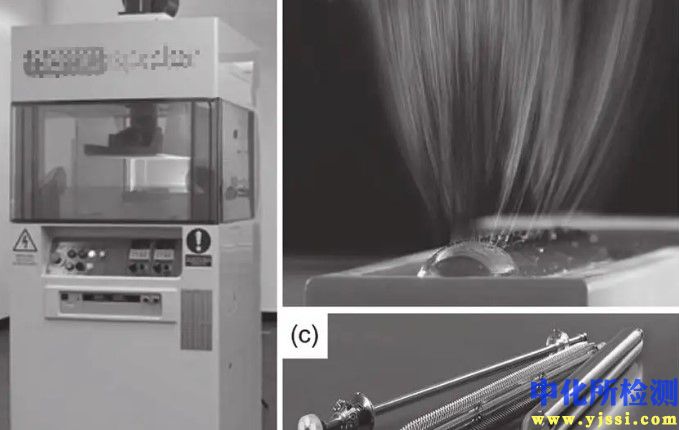

静电纺丝是一种利用高压静电场力制备微纳米级纤维的关键技术。所得纤维膜的性能评估与质量控制依赖于系统、精准的测试分析，其技术内容涵盖多个层面。

1. 检测项目分类及技术要点

静电纺丝材料的检测可分为结构形貌、理化性能、机械性能及功能性能四大类。

1.1 结构形貌表征

• 纤维直径及分布：

  • 技术要点： 使用扫描电子显微镜（SEM）或透射电子显微镜（TEM）获取高清图像。随机选取至少100根纤维，利用图像分析软件（如ImageJ）统计计算平均直径、直径分布直方图及标准差。直径均匀性是评价纺丝工艺稳定性的核心指标。

  • 关键参数： 平均直径（nm）、直径分布（变异系数）。

• 纤维形貌与表面结构：

  • 技术要点： 通过高分辨率SEM/TEM观察纤维是否为连续、光滑的圆柱体，或是否存在串珠、褶皱、孔洞、 ribbon状等缺陷。原子力显微镜（AFM）可定量分析表面粗糙度（Ra, Rq）。

• 孔隙率与孔径分布：

  • 技术要点： 采用压汞法（适用于大孔及介孔）或气体吸附法（BET法，适用于微孔及介孔）进行测定。图像分析法（基于SEM照片）可进行快速估算，但精度相对较低。

  • 关键参数： 总孔隙率（%）、最可几孔径（nm）、孔径分布范围。

1.2 理化性能测试

• 化学成分与结构：

  • 技术要点： 傅里叶变换红外光谱（FTIR）用于鉴定官能团；X射线光电子能谱（XPS）用于分析表面元素组成及化学态；X射线衍射（XRD）用于判断结晶度与晶型。

• 热稳定性：

  • 技术要点： 采用热重分析（TGA）与差示扫描量热法（DSC）。TGA测量材料在程序升温下的质量变化，确定热分解温度；DSC测量玻璃化转变温度（Tg）、熔融温度（Tm）及结晶温度。

  • 关键参数： 初始分解温度（Td, 5%质量损失）、最大热分解速率温度、Tg、Tm。

• 表面润湿性：

  • 技术要点： 使用接触角测量仪，通过座滴法静态测量水或其它液体的接触角，评价膜材料的亲/疏水性。

  • 关键参数： 静态水接触角（°）。

1.3 机械性能测试

• 技术要点： 将纤维膜裁切成标准哑铃型或矩形条状试样，使用万能材料试验机进行单向拉伸测试。

• 关键参数： 拉伸强度（MPa）、断裂伸长率（%）、杨氏模量（MPa）。需注明样品厚度、宽度及拉伸速率。由于纤维膜各向异性，应区分机器方向（MD）和横向（CD）进行测试。

1.4 功能性能测试

• 此项高度依赖具体应用，例如：

  • 过滤效率： 使用颗粒物过滤效率测试台，测定对特定粒径（如0.3μm）颗粒的拦截效率及阻力压降。

  • 药物释放： 在模拟体液中，于预定时间点取样，使用紫外-可见分光光度计或高效液相色谱（HPLC）测定释放药物浓度，绘制释放曲线。

  • 电化学性能： 作为电池隔膜时，需测试离子电导率、电化学稳定窗口、循环性能等。

  • 生物相容性： 依据ISO 10993系列标准，进行细胞毒性、溶血率等体外生物学评价。

2. 各行业检测范围的具体要求

2.1 生物医学工程（组织工程支架、伤口敷料、药物递送）

• 核心要求： 生物相容性、生物降解性、结构仿生性。

• 具体要求： 必须进行严格的体外细胞实验（如细胞粘附、增殖）及体内动物实验。孔径需与目标细胞尺寸匹配（通常为数十至数百微米）。降解速率需与组织再生速率协调，需在模拟生理环境中进行降解测试（质量损失、pH变化）。药物负载与释放需有明确的动力学模型（如零级、一级、Higuchi模型）。

2.2 过滤与分离（空气过滤、水处理）

• 核心要求： 高效低阻、长效稳定、特定污染物截留。

• 具体要求： 依据行业标准（如GB/T 32610-2016对于民用口罩、GB/T 6165-2021对于高效过滤器）测试。关键指标为：对最易穿透粒径颗粒（通常为0.3μm）的过滤效率（≥99.97%为HEPA标准）及初始阻力（Pa）。水过滤需测试通量、截留率及抗污染（污垢）性能。

2.3 能源领域（锂离子电池隔膜、燃料电池电极）

• 核心要求： 高离子电导率、优异电化学稳定性、良好热稳定性。

• 具体要求： 隔膜需测试电解液浸润性、吸液率、离子电导率（≥1 mS/cm）、热收缩率（180°C, 1hr < 5%）、以及与正负极组装后的电池循环性能和倍率性能。电极材料需测试比表面积、孔隙率、电化学容量及循环伏安特性。

2.4 传感与柔性电子

• 核心要求： 高灵敏度、快速响应/恢复、良好柔韧性与稳定性。

• 具体要求： 需在模拟工况下测试传感性能。例如，气体传感器需测定对特定气体的灵敏度（S=R_a/R_g 或 ΔR/R_a）、检测限（LOD）、响应/恢复时间、选择性及长期稳定性（通常要求>30天）。需结合循环弯曲测试评价机械耐久性。

2.5 防护服装

• 核心要求： 防护效能、穿着舒适性（透气透湿）、耐用性。

• 具体要求： 依据相关军标或行业标准，测试其对化学毒剂、生物气溶胶或液滴的防护性能。同时需测试透气率（ASTM D737）、透湿率（ASTM E96）及耐静水压（AATCC 127）等舒适性指标。

3. 检测仪器的原理和应用

3.1 扫描电子显微镜（SEM）

• 原理： 利用高能电子束扫描样品表面，激发产生二次电子、背散射电子等信号，经探测器接收放大后成像。通常需对非导电样品进行喷金/铂处理。

• 应用： 纤维形貌、直径、表面结构及膜断面孔隙结构的直观观察，是静电纺丝最基础的表征手段。

3.2 透射电子显微镜（TEM）

• 原理： 高能电子束穿透超薄样品，根据样品不同部位对电子的散射能力差异形成明暗不同的像。

• 应用： 观察纤维内部结构、核壳结构、以及负载纳米颗粒的分散状态，分辨率高于SEM。

3.3 原子力显微镜（AFM）

• 原理： 通过探针尖端原子与样品表面原子间的相互作用力，在纳米尺度上探测表面形貌。

• 应用： 三维形貌重建，定量测量纤维表面粗糙度及力学性能（通过力-距离曲线）。

3.4 傅里叶变换红外光谱仪（FTIR）

• 原理： 基于分子对红外光的特征吸收，测量吸收光谱，其谱带位置和强度对应于特定化学键或官能团。

• 应用： 定性分析纤维材料化学成分、验证聚合物共混或复合材料成功制备、监测化学反应进程。

3.5 X射线衍射仪（XRD）

• 原理： 基于布拉格方程（2dsinθ=nλ），利用X射线在晶体中产生的衍射现象分析物质结构。

• 应用： 确定纤维材料的结晶度、晶粒尺寸、晶型，常用于研究压电、催化等功能纤维。

3.6 万能材料试验机

• 原理： 通过伺服电机或液压系统对试样施加可控的拉伸、压缩、弯曲等载荷，同步测量力与位移，计算应力-应变曲线。

• 应用： 精确测量纤维膜的拉伸强度、断裂伸长率、弹性模量等关键力学参数。

3.7 比表面积及孔径分析仪

• 原理： 常用气体吸附法（氮气吸附），基于BET理论计算比表面积，基于BJH等方法分析孔径分布。

• 应用： 精确测定纤维膜的比表面积、孔隙体积及微孔/介孔孔径分布，对于吸附、催化、电极材料至关重要。
