预聚体检测技术内容

预聚体是合成高分子材料（如聚氨酯、环氧树脂、不饱和聚酯等）的关键中间体，其化学结构、官能团含量及杂质水平直接决定最终产品的性能。对预聚体进行系统、精确的检测是质量控制与配方优化的核心环节。

一、 检测项目分类及技术要点

预聚体检测可分为理化性能、化学结构、热性能及稳定性四大类。

1. 理化性能检测

• 粘度： 核心工艺参数。采用旋转粘度计或毛细管粘度计测量，需严格控制测试温度（如25°C或工艺温度），并报告剪切速率。数据需精确至毫帕·秒（mPa·s）。

• 固含量/不挥发物含量： 准确称取样品（约1g），在特定温度（如105±2°C或根据溶剂调整）和时间（如1小时）下烘至恒重，计算残留质量百分比。对于含低沸点溶剂的预聚体，需采用快速水分滴定仪辅助。

• 密度： 使用精密密度计或比重瓶法测定，与体积计算和配方计量相关。

• 色度： 采用铂-钴色号或加德纳色标目视或色度仪测定，反映原料纯度及生产过程中的热降解或氧化程度。

• 水分含量： 关键控制指标，尤其对异氰酸酯封端的聚氨酯预聚体。采用卡尔·费休库仑法，检测限可达1-10 ppm。样品需严格隔绝空气操作。

2. 化学结构与官能团分析

• 特征官能团含量：

  • 异氰酸酯基（-NCO）含量： 聚氨酯预聚体最关键指标。采用二正丁胺反滴定法（GB/T 12009.4-2016 / ASTM D2572）。精确称取样品，与过量二正丁胺反应后，用标准盐酸溶液回滴。计算质量百分比，精确至0.1%。需注意胺类、水等干扰物质的影响。

  • 羟基（-OH）值： 适用于聚酯/聚醚多元醇及羟基封端预聚体。采用酰化法（如乙酸酐-吡啶法，GB/T 12008.3-2009 / ASTM D4274），通过滴定消耗的碱量计算，单位mg KOH/g。

  • 环氧值/环氧当量： 环氧树脂预聚体的核心指标。采用盐酸-丙酮法或高氯酸滴定法（GB/T 4612-2008 / ISO 3001），测定每100g树脂中含环氧基的摩尔数或含1摩尔环氧基的克数。

  • 酸值： 指示端羧基含量或降解程度。用KOH-乙醇标准溶液滴定（GB/T 6743-2008 / ASTM D4662），单位mg KOH/g。

• 分子量及其分布： 采用凝胶渗透色谱法（GPC/SEC），以四氢呋喃（THF）或二甲基甲酰胺（DMF）为流动相，配以示差折光（RI）或多角度激光光散射（MALLS）检测器。提供数均分子量（Mn）、重均分子量（Mw）及多分散指数（PDI）， crucial for understanding viscosity and final mechanical properties.

• 化学结构鉴定： 傅里叶变换红外光谱（FT-IR）用于快速鉴定特征官能团（如-NCO峰~2270 cm⁻¹， -C=O峰~1730 cm⁻¹）。核磁共振氢谱/碳谱（¹H/¹³C NMR）提供详细的链段结构、端基类型、单元比例及序列分布信息。

3. 热性能分析

• 玻璃化转变温度（Tg）、熔融与结晶行为： 采用差示扫描量热法（DSC）。以10°C/min的速率在氮气氛围下进行升/降温扫描，分析预聚体的相变温度，指导固化工艺和预测最终产品使用温度范围。

• 热稳定性： 采用热重分析（TGA）。在氮气或空气氛围下，以恒定速率升温（如10°C/min），记录质量损失曲线，评估预聚体的起始分解温度和耐热等级。

4. 稳定性测试

• 储存稳定性： 将样品置于规定温度（如50°C）的恒温烘箱中，定期取样测定粘度、官能团含量等关键指标的变化，评估货架期。

• 水解稳定性/耐介质性： 将预聚体或固化膜浸入水、酸、碱等介质中，一定时间后检测性能变化。

二、 各行业检测范围的具体要求

检测重点随下游应用领域对最终性能的要求而高度差异化。

1. 聚氨酯行业

• 弹性体（CPU/TPU）： 重点关注-NCO含量的精确控制（通常范围1%-10%），其与扩链剂的配伍性决定硬度与力学性能。粘度影响浇注工艺。需监控微量水分（<0.05%），以防产生气泡。分子量分布影响加工性与物性。

• 涂料与粘合剂： 除-NCO含量外，固含量和粘度是施工性能的关键。色度要求高（通常≤2 Gardner）。需分析官能度（平均每个分子上的官能团数）以控制交联密度。

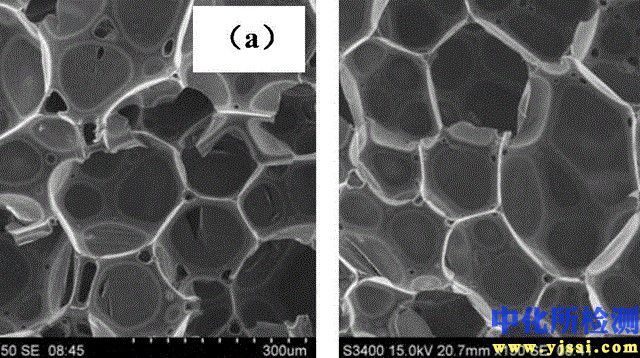

• 泡沫体： 预聚法主要用于聚氨酯硬泡或特种软泡。需严格控制-NCO含量与粘度，以确保与发泡剂、催化剂的混合均匀性及泡孔结构。

2. 复合材料与电子电气行业（以环氧预聚体为主）

• 环氧当量/环氧值是配方设计的绝对核心。粘度决定浸渍、灌封或涂覆工艺性。氯离子、钠离子等杂质含量（采用离子色谱法IC）对电子产品的电绝缘性和长期可靠性至关重要。DSC用于确定固化放热峰和推荐固化工艺。

3. 不饱和聚酯树脂行业

• 酸值和粘度是控制缩聚反应终点和树脂应用性能的主要指标。固体含量（在苯乙烯中）必须精确测定。反应活性通过监测凝胶时间和峰值放热温度来评估（使用凝胶时间测定仪或DSC）。

三、 检测仪器的原理和应用

1. 滴定装置（自动电位滴定仪）：

   • 原理： 通过测量滴定过程中溶液电位（或pH）的突变来确定终点，代替传统指示剂目视法。

   • 应用： 用于-NCO含量、羟值、酸值、环氧值、水分（卡尔费休法）的精确测定，自动化程度高，消除了主观误差，精度可达±0.5%。

2. 旋转粘度计：

   • 原理： 通过测量转子在样品中恒速旋转所需的扭矩，或使转子恒扭矩旋转测量其转速，根据内嵌公式计算粘度。

   • 应用： 适用于牛顿或非牛顿流体预聚体的粘度测量，需配备恒温浴槽。 Brookfield型为常用实验室仪器。

3. 凝胶渗透色谱仪（GPC/SEC）：

   • 原理： 基于分子流体力学体积差异进行分离。样品随流动相流经多孔填料色谱柱，大分子先流出，小分子后流出。

   • 应用： 配备RI、UV或MALLS检测器，用于测定预聚体的绝对或相对分子量及其分布，是研究聚合工艺和结构-性能关系的关键。

4. 傅里叶变换红外光谱仪（FT-IR）：

   • 原理： 物质吸收特定波长的红外光，引起分子振动-转动能级跃迁，形成吸收光谱，与官能团一一对应。

   • 应用： 快速定性鉴定预聚体中的特征官能团，监测反应进程（如-NCO峰的消失），也可用于定量分析（需建立标准曲线）。

5. 差示扫描量热仪（DSC）：

   • 原理： 在程序控温下，测量样品与参比物之间的热量差随温度的变化。

   • 应用： 测定预聚体的玻璃化转变温度（Tg）、熔点、结晶度、固化反应热及固化动力学参数。

6. 热重分析仪（TGA）：

   • 原理： 在程序控温下，测量样品的质量随温度或时间的变化。

   • 应用： 评估预聚体的热稳定性、分解温度、挥发分及填料含量。

上述检测方法需依据国家、国际标准（如GB、ISO、ASTM）或企业内部规范进行，确保数据的准确性、重现性与可比性。实验室环境（温湿度控制）和样品的前处理（脱水、溶解、过滤）是获得可靠结果的前提。
