质子交换膜检测技术内容

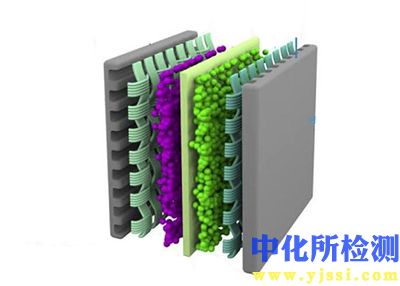

质子交换膜作为质子交换膜燃料电池、电解水制氢等电化学装置的核心部件，其性能直接决定装置的效率、寿命与安全性。系统的检测与表征是确保膜产品质量、指导研发与工艺优化、验证使用寿命的关键环节。

1. 检测项目分类及技术要点

质子交换膜的检测可分为物理性能、化学性能、电化学性能及耐久性四大类。

1.1 物理性能

• 厚度与均匀性：采用符合ISO 4593或ASTM D374标准的接触式测厚仪（分辨率±0.1 μm）或激光测微计进行多点测量，计算厚度平均值与偏差。均匀性直接影响膜电极组件装配应力与电阻。

• 力学性能：

  • 拉伸强度与断裂伸长率：依据ASTM D882标准，使用万能材料试验机在标准温湿度下（如23°C， 50% RH）测试干态与湿态（充分溶胀）膜的应力-应变曲线。典型全氟磺酸膜干态拉伸强度≥25 MPa，断裂伸长率≥200%。

  • 穿刺强度：模拟组装压力下抵抗尖锐物破坏的能力，使用球形探头测试，要求通常≥300 gf。

• 溶胀度与尺寸稳定性：测量膜在特定温度（如80°C）去离子水中浸泡前后尺寸（面内与厚度方向）和质量的变化。计算公式为（湿态值-干态值）/干态值 × 100%。过高的各向异性溶胀会导致运行时膜皱褶或开裂。

• 透气性（气体渗透率）：使用气体渗透仪，在设定的压差下测量氢气、氧气等气体的透过速率。低气体渗透率是减少燃料交叉、提高安全性与效率的关键。通常要求H₂渗透率低于一定限值（如< 2.0 × 10⁻¹¹ mol cm⁻² s⁻¹ Pa⁻¹）。

• 热性能：

  • 玻璃化转变温度与热分解温度：采用差示扫描量热仪与热重分析仪，在惰性气氛下分析。热分解起始温度（通常>280°C）反映膜的热稳定性。

  • 热收缩率：将膜置于特定高温（如150°C）恒温一段时间，测量尺寸变化，评估高温工况下的尺寸稳定性。

1.2 化学性能

• 离子交换容量：衡量单位质量干膜所含的可交换离子基团数量，是决定质子传导率的基础。常用滴定法：将膜转化为H⁺型后，用NaCl溶液充分交换出H⁺，再用标准NaOH溶液滴定。IEC单位为mmol/g，商用Nafion系列膜的IEC通常为0.8-1.0 mmol/g。

• 吸水率与水传导率：在特定温度下测定膜平衡吸水后的质量与干膜质量之比。水传导率则通过测量水蒸气透过率计算。两者影响膜的质子传导率和水平衡管理。

• 元素与官能团分析：使用X射线光电子能谱、傅里叶变换红外光谱、核磁共振等技术，定性或定量分析膜的元素组成（如F、S比例）、官能团种类及化学结构。

• 杂质与金属离子含量：采用电感耦合等离子体质谱或原子吸收光谱，检测膜中Fe、Cu、Na⁺、Ca²⁺等杂质离子含量。过高含量会占据离子交换位点，加速自由基生成，导致膜降解。

1.3 电化学性能

• 质子传导率：核心电化学指标。通常采用四电极交流阻抗法，将膜条置于控温控湿的测试池中，测量其在100 Hz - 1 MHz频率范围内的阻抗谱，通过高频区阻抗实部截距计算面内质子传导率。典型测试条件为80°C， 95% RH，商用PEM传导率需>0.1 S/cm。

• 面电阻：更贴近应用的指标。采用两电极法或通过膜电极单电池的高频阻抗测量，单位Ω·cm²。低面电阻（如< 0.1 Ω·cm² @80°C， 100%RH）对降低电池内耗至关重要。

1.4 耐久性（寿命评估）

• 化学耐久性：通过加速老化试验评估。常用Fenton试剂（如3% H₂O₂含4 ppm Fe²⁺）在高温（如80°C）下对膜进行浸泡，定期取样测试IEC、力学性能、氟离子释放率的变化。氟离子释放率是表征主链或侧链化学降解的关键指标。

• 机械耐久性：模拟工况下的干湿循环或压力循环。通过湿度或压力快速交变，使膜反复溶胀/收缩，考察其出现裂纹、穿孔的循环次数或性能衰减速率。

• 电化学工况耐久性：在燃料电池或电解池测试平台上，进行模拟实际运行或加速应力测试，如开路电压保持、启停循环、负载循环等，监测运行过程中膜的性能衰减、气体渗透率增加及最终失效。

2. 各行业检测范围的具体要求

不同应用场景对质子交换膜的性能要求侧重点不同，检测标准与范围存在差异。

2.1 燃料电池汽车

• 核心要求：高功率密度、长寿命（>5000小时）、优异的动态响应与启停耐久性、宽温度范围工作能力。

• 检测重点：

  • 强化耐久性测试：必须严格进行ASTM D8468或等效的机械与化学复合加速应力测试。

  • 低温冷启动性能：需评估膜在零下温度（如-30°C）下的水合状态、机械强度及启动过程中的抗冰晶破坏能力。

  • 高电流密度下的稳定性：侧重测试膜在高电流密度（>2 A/cm²）长时间运行下的质子传导稳定性与气体渗透控制。

2.2 固定式发电与备用电源

• 核心要求：超长寿命（>20,000小时）、高可靠性、高成本效益。

• 检测重点：

  • 长期稳态运行耐久性：重点考察膜在长时间恒流或恒功率运行下的化学稳定性，氟离子释放率是长期监测的关键指标。

  • 杂质耐受性：对燃料（氢气）和空气中可能存在的微量杂质（如CO、H₂S）对膜性能的潜在影响进行评估。

2.3 电解水制氢

• 核心要求：高质子传导率、低气体渗透（尤其防氢氧互串）、高压差下优异的机械强度与尺寸稳定性、耐高电位（阳极侧>1.5 V vs. RHE）。

• 检测重点：

  • 高压差气体渗透：在模拟实际工作压力（如30 bar以上）下，精确测量氢气在膜中的渗透率，确保安全与纯度。

  • 高压下的溶胀与蠕变：测试膜在高压、高温水环境中的长期尺寸稳定性和抗蠕变性能。

  • 阳极侧化学氧化耐久性：强化评估膜在高电位、强氧化环境下的自由基攻击耐受性，通常采用更严苛的加速测试协议。

2.4 小型无人机/便携电源

• 核心要求：快速启动、高比功率、耐短时干操运行。

• 检测重点：

  • 低湿度下的质子传导率：重点测试膜在低相对湿度（如50% RH）下的传导性能。

  • 干湿循环鲁棒性：频繁启停和负荷变化带来的快速干湿变化，要求膜具备优异的抗干裂能力。

3. 检测仪器的原理和应用

3.1 材料万能试验机

• 原理：通过伺服电机驱动夹具，对膜样品施加恒速拉伸、压缩或穿刺力，由力传感器和位移传感器同步记录数据。

• 应用：精确测量拉伸强度、断裂伸长率、弹性模量、穿刺强度等力学参数。

3.2 电化学工作站与阻抗分析仪

• 原理：电化学工作站提供可控的电位/电流激励，阻抗分析仪则施加小幅度的正弦交流电压信号，测量系统的电流响应，通过复数运算得到阻抗谱。

• 应用：四电极法测质子传导率、燃料电池单电池的交流阻抗谱诊断（区分膜电阻、电荷转移电阻等）、线性扫描伏安法测氢气渗透电流。

3.3 气相色谱仪

• 原理：利用样品中各组分在流动相（载气）和固定相（色谱柱）中分配系数的差异进行分离，并由检测器（如TCD， FID）定量。

• 应用：精确测量透过膜的氢气、氧气等气体浓度，计算气体渗透率。是评估安全性与效率的关键设备。

3.4 离子色谱仪

• 原理：利用离子交换树脂分离待测离子，通过电导检测器进行定量分析。

• 应用：高灵敏度地检测膜在Fenton测试或实际运行后释放到溶液中的氟离子、硫酸根离子等阴离子，是量化化学降解程度的最直接手段。

3.5 扫描电子显微镜与能谱仪

• 原理：SEM利用聚焦电子束扫描样品表面，激发二次电子等信号成像；EDS分析特征X射线进行元素定性与半定量。

• 应用：观察膜的表面形貌、断面结构、催化剂层的分布，以及降解后膜的表面裂纹、孔洞等微观缺陷，结合EDS分析元素分布变化。

3.6 原子力显微镜

• 原理：通过探测微悬臂与样品表面之间的原子力（范德华力等）来成像。

• 应用：在高分辨率下表征膜表面的纳米级形貌、相分离结构（疏水主链与亲水离子簇区域），以及表面电势分布。

3.7 X射线衍射仪与小角X射线散射仪

• 原理：XRD分析材料的晶体结构；SAXS则用于研究尺寸在1-100 nm范围内的纳米级结构起伏。

• 应用：SAXS是研究PEM内部离子通道尺寸、分布及取向的强有力工具，为理解传导机理和结构-性能关系提供关键信息。
