电光纸检测技术

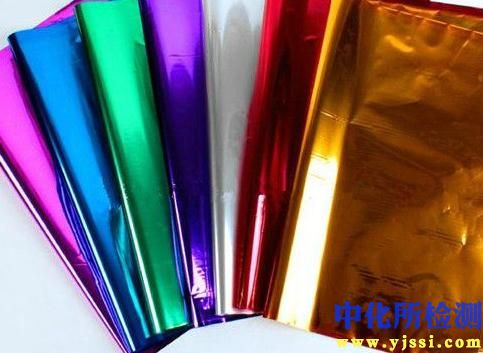

电光纸（俗称镭射纸、激光转移纸）是一种表面经压印具有全息、衍射或干涉光学效果的装饰性特种纸材。其质量控制对最终产品的视觉效果、后续加工性能和终端应用至关重要。检测工作需系统性地覆盖其物理、光学及化学特性。

1. 检测项目分类及技术要点

1.1 光学性能检测

• 衍射效率与亮度：核心指标，衡量特定波长（如532nm绿光）激光照射下，一级衍射光强度与入射光强度的比值。高效率（通常要求>30%）确保强烈的视觉冲击力。使用分光光度计或专用的激光衍射效率测试仪，在标准照明观测条件下测量。

• 色彩一致性及色差(ΔE)：评估批量产品色彩均匀性。使用分光测色仪在D65标准光源下测量特定区域（如光栅的平面区域）的L、a、b*值，计算ΔE。通常要求ΔE≤1.5（客户要求可能更严）。

• 图案完整性及套准精度：检查全息图案是否清晰、无缺损、无鬼影。套准精度指转移图案与印刷或后续模切位置的偏差，通常使用高倍率（100X-200X）视频显微镜或自动图像尺寸测量仪（AOI）进行检测，偏差需控制在±0.1mm以内。

1.2 物理性能检测

• 表面涂层附着力：关键加工性能。采用划格法（百格法），依据GB/T 9286标准，使用划格器划出1mm×1mm方格，用专用压敏胶带（如3M 610）粘贴后快速撕离，评估涂层脱落等级，通常要求达到0级或1级（脱落面积≤5%）。

• 耐磨性与耐刮擦性：评估表面光学层的耐用性。使用耐磨耗试验机（如TABER）或刮擦试验仪，设定特定载荷（如500g）和循环次数后，检测亮度下降率或观察表面划痕，亮度损失应小于10%。

• 平滑度与粗糙度：影响印刷适性。使用本特生平滑度仪或触针式表面粗糙度仪测量，平滑度值（ml/min）需稳定，粗糙度Ra值通常需控制在1.0-3.0μm范围内，以确保油墨转移均匀。

• 定量与厚度均匀性：使用高精度电子天平（精度0.001g）测量定量（g/m²），使用千分尺（精度1μm）多点测量厚度，确保全幅面均匀性，CV值应低于5%。

• 水分含量：影响纸张尺寸稳定性和加工静电。采用快速烘箱法或在线红外水分仪检测，通常要求控制在5.5%±1.0%。

1.3 化学及环境适应性检测

• 溶剂残留（VOCs）：对食品、烟包行业至关重要。使用顶空气相色谱-质谱联用仪（HS-GC-MS）检测苯、甲苯、乙醇等特定溶剂残留，总量通常需低于5.0 mg/m²。

• 耐候性与抗老化：模拟长期使用环境。使用氙灯老化试验箱，依据GB/T 16422.2标准进行加速老化测试（如500小时），测试后色差ΔE变化应小于3.0，涂层无开裂、剥落。

• 重金属与特定迁移物：用于玩具、食品接触包装。依据EN 71-3、FDA CFR 21等标准，使用原子吸收光谱（AAS）或电感耦合等离子体质谱（ICP-MS）检测铅、镉、汞、铬等可迁移元素含量。

2. 各行业检测范围的具体要求

2.1 烟草包装行业

• 极高安全性要求：全息防伪图案需具备不可剥离、一次性毁坏、可机器识别等特性。检测重点为动态加密识别特征、专版全息像素点精度。

• 严格的卫生标准：重金属和溶剂残留限量要求严于通用标准，需符合YQ/T 49等行业标准。

• 高速包装适性：要求电光纸具有极高的平滑度、抗静电性（表面电阻需控制在10^9~10^11Ω）和优异的模切压痕性能，以避免高速机台飞张、卡纸。

2.2 食品与化妆品包装

• 符合直接/间接接触材料法规：需通过欧盟EU 10/2011、美国FDA等相关合规性测试，提供完整的迁移测试报告。

• 耐内容物性：需测试耐油脂性、耐酸性（模拟果汁、化妆品乳液等）。常用方法是使用特定介质浸润滤纸贴敷于表面，规定时间后检查是否有脱色、脱落现象。

2.3 文化用品与礼品包装

• 强调装饰效果：光学性能（亮度、色彩）为最主要指标，图案的创新性和视觉效果是重点。

• 后续加工适应性：需重点检测与常见印刷方式（胶印、丝印）的兼容性，以及覆膜、烫金、压凹凸等工艺后的附着力保持情况。

2.4 防伪证件与重要文件

• 极强的耐用性与防篡改性：要求电光纸基材和涂层具有极高的耐候性、耐磨性、耐化性（如耐酸碱、耐有机溶剂擦洗）。

• 机器可读特征：检测隐含的OVD（光学可变器件）特征，如微缩文字线宽（需达到微米级）、激光阅读器识别的衍射编码信号等。

3. 检测仪器的原理和应用

3.1 分光光度计/测色仪

• 原理：采用积分球结构，测量样品在可见光谱范围（380-780nm）内对各波长光的反射率，通过计算得到CIE标准色度值。

• 应用：客观量化电光纸的色度、白度及同批次的色差，是颜色质量控制的核心设备。

3.2 激光衍射效率测试系统

• 原理：使用单色性好的激光器（如He-Ne激光器632.8nm或半导体激光器）以固定角度入射样品，通过精密转台搭载的光电探测器测量零级（镜面反射）和一级衍射光的强度，计算效率。

• 应用：直接、精确评价电光纸核心光学性能的优劣，用于产品分级和工艺研发。

3.3 自动光学检测系统

• 原理：集成高分辨率线阵或面阵CCD相机、特定角度的多光源照明系统（如低角度、同轴光）和图像处理软件。通过捕捉不同照明条件下的图像，对比标准模板，识别缺陷。

• 应用：在线或离线高速检测图案缺损、套印不准、脏点、划痕、气泡等微观外观缺陷，实现100%全检。

3.4 气相色谱-质谱联用仪

• 原理：样品在顶空瓶中加热，挥发成分进入色谱柱分离，各组分进入质谱仪离子化后，根据质荷比进行定性和定量分析。

• 应用：精确分析电光纸涂层中残留的微量有机溶剂，确保产品安全环保。

3.5 摩擦磨损试验机

• 原理：通过规定负载的摩擦头（如橡胶磨轮）对样品表面进行往复或旋转摩擦，模拟实际使用中的磨损。

• 应用：定量评估电光纸表面光学涂层的耐磨寿命，是预测产品耐用性的关键测试。

综上，电光纸的检测是一个多维度、系统性的工程，需根据其具体应用领域，结合光学、物理、化学等多学科方法，采用精密的仪器设备，建立严格的标准作业程序，以确保其从美学到功能、从安全到可靠性的全方位品质。
