玛蹄脂检测技术规范

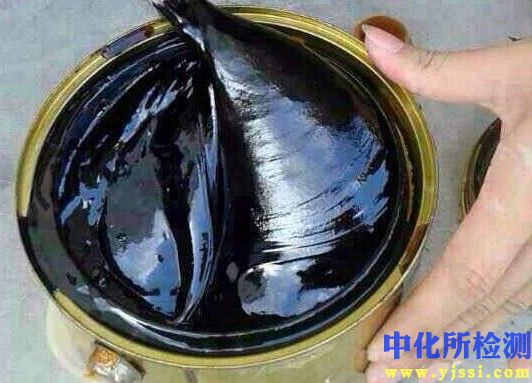

玛蹄脂（Mastic）是由胶粘剂（如沥青、树脂）、填料（如矿物粉、纤维）及添加剂组成的混合材料，广泛应用于建筑、道路、桥梁等工程领域的粘结、密封与防水。其性能直接影响工程结构的耐久性与安全性，因此系统的检测至关重要。

一、 检测项目分类及技术要点

玛蹄脂的检测项目依据其功能和应用场景，主要分为物理性能、化学性能和施工性能三大类。

1. 物理性能检测

• 软化点（环球法）： 评估玛蹄脂的温度敏感性。将试样置于铜环中，上置钢球，在规定加热速率下，测定其受热软化至下坠25.4mm时的温度。软化点过低表明高温易流淌，过高则低温施工性差。通常依据GB/T 4507或ASTM D36标准执行，道路用高标号沥青玛蹄脂软化点范围常在55-80℃。

• 针入度： 在25℃条件下，标准针在100g载荷下垂直贯入试样5秒的深度，以0.1mm计。反映材料在中等温度下的稠度与软硬度。依据GB/T 4509或ASTM D5。屋面用玛蹄脂针入度通常较小（如15-40），以确保抗蠕变。

• 延伸度/低温柔性： 延伸度指标准条件下拉伸至断裂的长度（cm），反映塑性。低温柔性是将涂覆玛蹄脂的试片在特定低温（如-10℃、-25℃）下绕规定直径的弯折，检查是否开裂。依据GB/T 4508或ASTM D113。

• 粘结强度与内聚力： 使用拉力试验机，测定玛蹄脂与混凝土、金属等基材的粘结强度，以及其自身的内部凝聚力。试验方法可参照JC/T 975等。

• 耐热性与流淌性： 将制备好的试样在规定坡度（如45°或90°）和规定温度（如70℃或80℃）的烘箱中放置规定时间（如5h），观察其是否发生滑动或流淌。此项目直接关联屋面或斜坡施工的安全性。

2. 化学性能检测

• 组分分析（溶解度、灰分）：

  • 溶解度： 使用三氯乙烯等有机溶剂溶解玛蹄脂，测定不溶物含量，用于评估有效粘结成分比例及杂质含量。依据GB/T 11148或ASTM D2042。

  • 灰分： 将试样高温灼烧至恒重，残留无机物的质量百分比。用于控制填料含量和纯度，并鉴别类型。

• 耐化学介质腐蚀性： 将固化后的玛蹄脂试块浸入酸、碱、盐溶液或油类中规定时间后，检测其质量变化、体积变化及力学性能保持率，评估其在特殊环境下的耐久性。

• 热老化性能（RTFOT或TFOT）： 采用旋转薄膜烘箱试验（RTFOT， ASTM D2872）或薄膜烘箱试验（TFOT， GB/T 5304），模拟施工及使用过程中的短期热老化，检测老化后软化点、针入度等指标的变化率，以评估其抗老化性能。

3. 施工性能检测

• 表观密度： 测定单位体积玛蹄脂的质量，用于配合比计算和成本控制。

• 可施工时间（适用期）： 测定混合后的玛蹄脂在特定温度下保持可操作性能（如粘度不超过某一阈值）的时间。

• 挥发物含量： 测定在特定温度下加热后损失的质量百分比，关系到固化收缩率和环保性。

二、 各行业检测范围的具体要求

不同应用领域对玛蹄脂性能的侧重点差异显著，检测标准和要求随之不同。

1. 建筑防水与屋面工程

• 重点检测项目： 耐热性（流淌性）、低温柔性、粘结强度、延伸率、耐水性。

• 具体要求： 屋面工程对温度适应性要求极高。通常要求80℃垂直放置不流淌，-20℃或更低温度弯折不裂。粘结强度需确保与防水卷材及基层的牢固结合。常依据国家建材标准如JC/T 408（沥青类）或设计指定的技术规范。

2. 道路与桥梁工程

• 重点检测项目： 软化点、针入度、60℃动力粘度、弹性恢复率（对改性沥青玛蹄脂）、与集料的粘附性。

• 具体要求： 强调高温抗车辙、低温抗开裂和抗水损害能力。作为沥青混合料的胶结料或桥面粘结层时，软化点要求较高（常>65℃）。钢桥面铺装用环氧沥青玛蹄脂（EAM）还需检测拉拔强度、断裂延伸率及疲劳性能，依据JTG/T 3364-02等专项规范。

3. 管道防腐与密封工程

• 重点检测项目： 耐化学腐蚀性、阴极剥离性能、吸水率、绝缘电阻。

• 具体要求： 用于埋地钢质管道防腐（如沥青玛蹄脂瓷漆）时，需严格检测其在土壤电解质环境下的长期性能，阴极剥离半径是评价其粘结持久性的关键指标，依据标准如SY/T 0379或相关ISO标准。

4. 古建修复与特种工程

• 重点检测项目： 材料兼容性（如对古砖石的渗透性、无损害性）、耐候性（紫外线老化）、可逆性。

• 具体要求： 除基础物理化学性能外，更注重材料的长期耐久性和对原始构件的保护，检测方法常需定制化。

三、 检测仪器的原理和应用

1. 软化点测定仪（环球法）

• 原理： 基于材料受热软化的特性，通过标准钢球在试样上因重力作用下坠固定距离时的温度来定义软化点。

• 应用： 几乎所有热塑性玛蹄脂的核心温敏性指标检测。全自动仪器可实时监测下坠过程，提高精度。

2. 针入度仪

• 原理： 基于标准针在固定载荷和时间内贯入试样的深度来测量稠度。

• 应用： 测定玛蹄脂在中等温度下的稠度等级，是划分牌号的重要依据。

3. 延度仪/低温弯折仪

• 原理： 延度仪以恒定速度拉伸标准“8”字形试模中的试样至断裂。低温弯折仪则在预设低温箱内进行弯折操作。

• 应用： 定量评估材料的塑性变形能力和低温抗裂性。

4. 动态剪切流变仪（DSR）

• 原理： 对试样施加振荡剪切应力，测量其复数剪切模量（G）和相位角（δ）。G反映总抗变形能力，δ反映粘弹性比例（δ=90°为纯粘性，δ=0°为纯弹性）。

• 应用： 高端检测，尤其适用于聚合物改性沥青玛蹄脂。用于评价高温抗车辙性能（如G*/sinδ作为指标）和中温抗疲劳性能，比传统指标更科学。

5. 拉力试验机（万能材料试验机）

• 原理： 通过传感器测量试样在拉伸、压缩或剪切载荷下的力值变化。

• 应用： 广泛用于粘结强度、拉伸强度、弹性模量等力学性能测试，可配备高低温环境箱以测试不同温度下的性能。

6. 旋转粘度计（布氏粘度计）

• 原理： 测量转子在样品中旋转所需的扭矩，换算得到表观粘度。

• 应用： 测定玛蹄脂在施工温度下的流动性，为泵送、涂敷工艺提供参数。

7. 热重分析仪（TGA）与差示扫描量热仪（DSC）

• 原理： TGA在程序控温下测量样品质量随温度/时间的变化；DSC测量样品与参比物在程序控温下的热流差。

• 应用： 分析玛蹄脂的热稳定性（分解温度）、组分含量（如聚合物、沥青、填料）及玻璃化转变温度（Tg）等热力学特性。
