晶胞参数测定：解析晶体结构的基石

引言：理解物质的微观蓝图

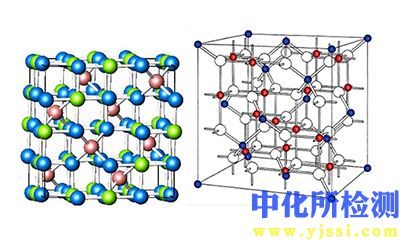

在材料科学、化学、矿物学、物理学以及药物开发等诸多领域，深入了解固态物质的原子排列至关重要。晶体结构是这些有序排列的直观体现，而其最基本的重复单元便是晶胞。晶胞参数（即其三条边长a, b, c和三条边之间的夹角α, β, γ）是描述晶体结构的核心几何特征。准确测定晶胞参数，即“晶胞测试”，是解析完整晶体结构、理解材料物理化学性质的第一步。本篇文章将系统介绍晶胞参数测定的基本原理、主要方法与流程、数据处理要点及其重要应用。

一、 核心原理：衍射揭示微观秩序

晶胞参数的测定主要依托于晶体对入射波的衍射现象，其中X射线衍射（XRD）是最为成熟和广泛应用的技术。

1. 布拉格定律 (Bragg's Law): 这是XRD技术的基石。当单色X射线照射到晶体上时，特定波长的X射线会在特定的入射角度（θ）发生相干增强反射（衍射）。布拉格定律表述为：
   nλ = 2d sinθ
   其中：

   • n 是衍射级数（通常取1），
   • λ 是入射X射线的波长（已知），
   • θ 是衍射角（可测量），
   • d 是发生衍射的晶面间距（即相邻平行晶面之间的距离）。

2. 晶面间距与晶胞参数的关系： 对于特定晶系的晶体，晶面间距 d 与其晶面指数 (hkl) 和晶胞参数 (a, b, c, α, β, γ) 存在着严格的数学关系（晶面间距公式）。例如：

   • 立方晶系： 1/d² = (h² + k² + l²) / a²
   • 四方晶系： 1/d² = (h² + k²)/a² + l²/c²
   • 正交晶系： 1/d² = h²/a² + k²/b² + l²/c²
   • 六方晶系： 1/d² = 4(h² + hk + k²)/(3a²) + l²/c²
   • 单斜和三斜晶系的公式更为复杂，涉及夹角参数。

二、 主要方法与实施流程

基于上述原理，晶胞参数测定通常遵循以下步骤：

1. 样品制备：

   • 单晶法： 需要一颗尺寸合适（通常几十到几百微米）、质量优良（无裂痕、孪晶等严重缺陷）的单晶体。样品通常粘在玻璃纤维或尼龙环上，安装在测角仪中心。
   • 粉末法： 需要将多晶样品研磨成细而均匀的粉末（通常<10微米），并压入样品架或涂抹在平板基底上，确保样品表面平整。粉末法测定的晶胞参数精度通常略低于高质量单晶测定，但对于无法获得单晶或需要批量分析的样品是首选。

2. 衍射数据收集：

   • 单晶衍射仪法：
     • 仪器：四圆衍射仪（φ圆、χ圆、ω圆、2θ圆）或面探仪（如CCD、平板探测器）。
     • 过程：单晶样品固定在测角头上。仪器自动旋转各个圆，使晶体中尽可能多的晶面满足布拉格条件，探测器则记录每个衍射点的精确位置（2θ， ω， χ， φ）和强度。现代面探仪可同时采集大量衍射点（反射）。
     • 优势：可获取完整的三维倒易空间信息，精度极高，可获得完整的晶体结构（包括原子位置）。
   • 粉末衍射仪法：
     • 仪器：主要使用布拉格-布伦塔诺（Bragg-Brentano）几何光路的衍射仪。
     • 过程：单色X射线照射到平板粉末样品上，探测器在2θ角度范围内扫描，记录衍射强度随2θ角度的变化，得到粉末衍射图谱（一系列衍射峰）。每个衍射峰对应于一组晶面间距d。
     • 优势：样品制备简单快速，适用于多晶材料（如陶瓷、金属、岩矿、催化剂等）的物相鉴定和晶胞参数测定。

3. 数据处理与晶胞参数确定：

   • 单晶数据：
     • 指标化 (Indexing): 核心步骤。利用测得的衍射点位置（坐标或角度），通过特定算法（如自洽法）尝试找出三个倒易空间矢量，使得所有衍射点都能用整数晶面指数(hkl)表示。成功指标化即确定了晶体所属的晶系和初步的晶胞参数（a, b, c, α, β, γ）。
     • 晶胞优化 (Cell Refinement): 基于所有已指标化的衍射点位置，利用最小二乘法等数学优化技术，对初步的晶胞参数进行精修，使其能最准确地预测所有衍射点的位置。
   • 粉末数据：
     • 峰位提取： 精确确定粉末图谱中每个衍射峰的2θ角度（峰位）。
     • 指标化 (Indexing): 将精确测得的峰位（转换为d值）列表，使用专门的粉末指标化程序（如ITO法、DICVOL法、Treor法等）尝试找出满足所有d值的晶面指数(hkl)组合及相应的晶胞参数。粉末指标化相比单晶更难，尤其是对称性低或峰重叠严重的情况。
     • 晶胞精修 (Cell Refinement): 使用全谱拟合技术（如Rietveld法）或基于最小二乘拟合峰位的程序。将包含候选晶胞参数的计算图谱与实际测量的图谱进行对比，通过不断调整晶胞参数（有时还包括峰形参数、零点误差、样品位移等）来最小化两者之间的差异（如R因子）。Rietveld精修是最强大和精确的方法。

三、 关键因素与误差来源

获得精确的晶胞参数需要严格控制以下因素：

1. 样品质量： 单晶的完整性、粉末的粒度及无择优取向。
2. 仪器校准： X射线波长（通常使用特定靶材，如Cu Kα）、测角仪的2θ零点、样品台位置等都需精确校准。
3. 衍射几何： 选择合适的光路（如聚焦几何）和狭缝设置。
4. 数据质量： 衍射点的强度/信噪比（单晶）、衍射峰的分辨率与峰形（粉末）。
5. 波长准确性： 单色器的性能或Kα双峰的分辨。
6. 数据处理算法： 指标化和精修算法的选择及参数设置。
7. 系统误差校正： 如样品吸收（特别对单晶）、偏心误差、仪器零点漂移等。
8. 温度控制： 晶胞参数通常具有热膨胀性，实验需在恒定温度（常为室温）或可控温环境中进行。高温/低温衍射需精确控温。

四、 核心应用价值

精确的晶胞参数具有广泛而重要的应用：

1. 物相鉴定与确认： 将测得的晶胞参数与已知物相的数据库（如ICDD PDF卡片）进行比对，是鉴定未知晶体物相（尤其是同质多象变体）的最可靠方法之一。粉末衍射尤其依赖于此。
2. 固溶体成分分析： 许多固溶体（如合金、矿物固溶体）的晶胞参数会随成分连续变化（遵循Vegard定律）。精确测量晶胞参数可以反推材料的化学组成。
3. 密度计算： 结合晶胞参数和晶胞内包含的化学式量（或分子量）及个数（Z值），可直接计算出晶体的理论密度：ρ = (Z * M) / (V * N_A) (M为化学式量，V为晶胞体积，N_A为阿伏伽德罗常数)。
4. 热膨胀系数测定： 在不同温度下测量晶胞参数，计算其随温度的变化率，即可得到材料沿不同晶轴方向的热膨胀系数。
5. 相变研究： 物质发生相变（如铁电相变、马氏体相变）时，晶胞参数常发生突变或连续变化，是研究相变过程和临界点的关键指标。
6. 应力/应变分析： 宏观或微观应力会导致晶面间距发生变化，从而引起粉末衍射峰位的移动。通过精确测量峰位移，可以计算材料内部的应力状态（残余应力分析）。
7. 结构精修的基础： 对于单晶结构解析和粉末结构的Rietveld精修，精确的晶胞参数是成功确定原子位置和占有率等更精细结构信息的前提。
8. 材料设计依据： 理解晶胞参数如何影响材料的性能（如光学带隙、离子传导率、力学性能等），为设计具有特定性能的新材料提供指导。

结语：微观尺度的精确度量
晶胞参数测定是固体物质微观结构表征中一项基础而关键的技术。无论是利用单晶还是粉末衍射方法，其核心都在于通过精确测量衍射角度或位置，利用衍射几何与晶体学原理反推出描述晶体周期性重复单元的基本尺寸。随着衍射设备性能的不断提升和数据处理算法的持续改进，晶胞参数的测定精度不断提高，为深入理解材料的组成-结构-性能关系提供了不可或缺的基础数据，持续推动着材料科学及相关领域的发展。掌握其原理、方法和应用，是深入探究固态世界奥秘的必经之路。
