麦拉片性能评估：关键测试方法与指标解析

材料特性与核心应用

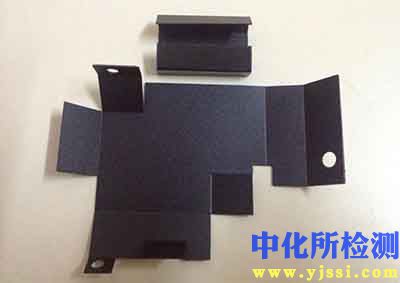

麦拉片作为一种性能优异的特种高分子薄膜材料，因其出色的电气绝缘性、优异的机械强度、良好的尺寸稳定性、耐受高温及抵抗多种化学腐蚀的能力，被广泛应用于电子电气、电力设备、通讯设施、新能源等领域的关键绝缘与防护环节。其可靠性直接关系到最终产品的安全性和使用寿命。因此，建立一套全面、严谨的性能测试体系至关重要。

性能评估的关键维度

对麦拉片的性能评估需涵盖多个相互关联的维度，以下为主要测试类别：

1. 电气性能测试

   • 介电强度： 衡量材料抵抗在高电压下被击穿的能力。通常在特定环境（常态、升温或浸油后）下，于两电极间施加持续升高的交流或直流电压，记录样品被击穿瞬间的电压值（单位：kV/mm）。这是评估其绝缘可靠性的核心指标。
   • 体积/表面电阻率： 评估材料本身（体积电阻率）及其表面（表面电阻率）对泄漏电流的阻碍能力。数值越高，绝缘性能越佳。通常在标准温湿度下，施加指定直流电压测量电阻值计算得出（单位：Ω·cm 或 Ω）。
   • 介电常数与介质损耗角正切： 反映材料在交变电场中储存和消耗电能的能力。介电常数影响电容器的容量，介质损耗角正切则表征能量损耗转化为热的程度。低损耗对于高频应用尤为关键。

2. 机械性能测试

   • 拉伸强度与断裂伸长率： 测定材料在轴向拉伸力作用下的最大承载能力（拉伸强度，单位：MPa）和在断裂前的最大伸长比例（断裂伸长率，%）。反映材料的韧性和抗拉断能力。
   • 撕裂强度： 评估材料抵抗撕裂破坏的能力，常用埃莱门多夫撕裂法或裤型撕裂法测量（单位：N 或 kN/m）。
   • 耐磨性： 模拟材料在使用中承受摩擦的能力，常用泰伯尔磨耗试验机等设备进行测试，记录特定条件下磨耗导致的重量损失或厚度变化。
   • 弹性模量： 表征材料在弹性变形阶段的刚度（单位：MPa）。

3. 热性能测试

   • 热收缩率： 衡量材料在特定温度条件下（如105°C, 150°C等）加热一段时间后尺寸变化的百分比（通常为MD/TD方向）。低收缩率确保高温环境下的尺寸稳定性。
   • 熔点/软化点： 确定材料的熔融温度范围或开始显著软化的温度点。
   • 长期热老化： 将材料置于高于其常规使用温度的环境中（如130°C, 150°C），持续较长时间（数百至数千小时），定期检测其关键性能（电气、机械）的变化率，评估其热寿命和耐热等级。
   • 短期耐热性： 如维卡软化点试验，测定材料在特定负荷下达到规定变形量的温度。

4. 环境稳定性测试

   • 耐温湿度交变： 让样品在高温高湿（如85°C/85%RH）与低温低湿环境之间反复循环，考察材料性能（尤其是电气性能）的稳定性及是否有分层、起泡等现象。
   • 耐UV老化： 使用紫外老化试验箱模拟日光中的紫外线辐射，测试材料在长期光照下颜色变化、表面粉化、龟裂及性能衰减情况。
   • 冷弯/低温冲击： 在低温（如-55°C）下对材料或绕制后的线圈进行弯折或冲击，检查是否有开裂。

5. 化学性能测试

   • 耐化学试剂性： 将材料浸泡在特定的化学溶剂（如酸、碱、酯类、酮类、醇类、变压器油等）中一段时间后，观察其外观变化（溶解、溶胀、变色、分层）并测试关键性能（厚度、重量、电气性能）的变化率。
   • 吸水性： 测定材料在规定条件下（如23°C水中浸泡24小时）吸水增重的百分比。低吸水性有助于维持电气性能的稳定。

6. 物理特性测试

   • 厚度与厚度均匀性： 使用非接触式激光测厚仪或精密千分尺多点测量，确保厚度符合要求且分布均匀。厚度直接影响电气和机械性能。
   • 密度： 通常采用浮力法或密度梯度柱法测量。
   • 外观检验： 目视或借助放大镜检查薄膜表面是否有杂质、晶点、气泡、划痕、褶皱、针孔、鱼眼等缺陷。针孔检测尤为重要（常在高电压下进行）。

测试标准与规范

为确保测试结果的科学性、准确性和可比性，各项测试必须严格遵循相关的国际、国家或行业标准。常见的标准体系包括国际电工委员会标准(IEC)、国际标准化组织标准(ISO)、美国材料与试验协会标准(ASTM)、中国国家标准(GB/T)等。选择正确的测试标准是获得有效数据的前提。

应用导向的测试选择

在实际应用中，并非所有测试项目都需要执行。测试方案的制定应紧密围绕产品的最终使用环境和性能要求。例如：

• 用于高压电机定子槽绝缘的麦拉片，其介电强度、耐电晕、耐高温老化、机械强度将是重点。
• 用于光伏背板的麦拉片，则需强调其耐UV老化、耐湿热老化、与粘结材料的剥离强度。
• 用于印刷电路板垫片的麦拉片，厚度均匀性、耐化学性（焊锡、助焊剂）、尺寸稳定性是关键。

：系统化评估保障材料可靠性

麦拉片的性能是一个综合体现，任何单一指标都不能完全代表其适用性。通过系统化、标准化的测试流程，全面评估其在电气、机械、热、环境和化学等方面的表现，并与实际应用场景紧密关联，才能科学地筛选出满足特定需求的高可靠材料。持续的性能监控和新材料的研发也依赖于这些严谨的测试方法，它们是确保电子电气设备长久安全稳定运行的基石。选择材料时，务必要求供应商提供基于权威标准的、全面的测试报告作为质量依据。
