微孔材料精密检测:技术、挑战与应用关键

微孔材料:结构与功能的基石

微孔材料,通常指孔径小于2纳米的固体材料(如沸石分子筛、活性炭、金属有机框架材料MOFs、某些多孔陶瓷等),凭借其高比表面积、可调的孔道结构和优异的吸附分离性能,在能源存储(如氢气/甲烷储存)、环境净化(如VOCs吸附、水处理)、化工催化、生物医药(如药物递送)及电子器件等领域扮演着核心角色。其性能高度依赖于微观孔道结构的精确控制,因此,对微孔材料进行全面、精准的检测表征,是评估其质量、优化合成工艺、理解构效关系及拓展应用场景的关键前提。

核心检测参数与目标

对微孔材料的有效检测,旨在获取以下关键信息:

  1. 孔结构参数:

    • 孔径分布: 核心指标,尤其是微孔区(<2nm)的精确分布(如最可几孔径、平均孔径)。
    • 孔容: 单位质量材料中孔隙的总体积,特别是微孔孔容。
    • 比表面积: 单位质量材料的总表面积,微孔贡献巨大。
    • 孔形状与连通性: 孔道是狭缝状、圆柱状还是笼状?孔道之间是否连通?
    • 晶体结构(针对晶态材料): 晶胞参数、骨架拓扑结构(如沸石的笼、通道体系)。
  2. 表面性质:

    • 表面化学组成: 表面官能团的种类与数量(如羟基、羧基、氨基等)。
    • 表面电荷与亲疏水性: 影响材料对特定物质的吸附亲和力。
    • 活性位点分布: 对于催化材料尤为重要。
  3. 宏观物理性能:

    • 机械强度与稳定性: 成型颗粒的抗压强度、磨损强度,材料在特定环境(高温、湿度、化学气氛)下的结构稳定性。
    • 吸附动力学与热力学: 吸附速率、吸附容量(平衡)、吸附选择性、吸附热。


主流检测技术与方法

针对上述参数,发展了一系列成熟的检测技术:

  1. 气体吸附法(核心手段):

    • 原理: 通过测量材料在低温(通常是液氮温度77K)下对惰性气体(如N₂, Ar, Kr)或CO₂的吸附/脱附等温线(吸附量随压力的变化曲线)。
    • 关键应用:
      • 比表面积: 基于Brunauer-Emmett-Teller (BET) 理论计算。
      • 孔径分布:
        • 微孔: 运用Horvath-Kawazoe (HK)Saito-Foley (SF)Non-Local Density Functional Theory (NLDFT)Quenched Solid Density Functional Theory (QSDFT) 等模型分析亚纳米至2nm范围的孔径分布。
        • 介孔: 通常利用Barrett-Joyner-Halenda (BJH) 法分析脱附支(适用于介孔)。
      • 总孔容: 由相对压力接近1时的吸附量推算。
      • 微孔孔容: 常用t-plot法αs-plot法Dubinin-Radushkevich (DR) 方程估算。
    • 优势: 标准化程度高,能直接获得比表面积和孔隙结构核心参数。
    • 挑战: 模型选择和数据处理对微孔结果影响大;样品需充分脱气预处理(真空加热);对超微孔(<0.7nm)分辨率有限。
  2. X射线衍射(XRD):

    • 原理: 分析材料对X射线的衍射图谱。
    • 关键应用:
      • 晶体结构识别与验证: 确定材料是否为晶态(如沸石、MOFs),识别晶体类型或相纯度。
      • 晶胞参数精修: 确定晶胞大小和对称性。
      • 结晶度: 评估材料结晶程度。
    • 优势: 无损,是确定晶态材料结构的最有力工具之一。
    • 挑战: 对非晶态材料(如部分活性炭)结构信息有限;需高质量晶体结构模型进行精修;对于复杂结构或混合物相解析困难。
  3. 电子显微技术:

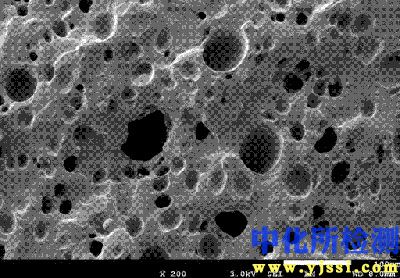

    • 扫描电子显微镜(SEM):
      • 原理: 聚焦电子束扫描样品表面,收集次级电子或背散射电子成像。
      • 关键应用: 观察材料的宏观形貌(颗粒形状、尺寸、团聚情况)、断面结构、表面粗糙度。
      • 优势: 分辨率高(可达nm级),景深大,三维立体感强。
      • 挑战: 通常只能观察表面和近表面信息;对导电性差的样品需镀膜;难以直接观测内部微孔结构。
    • 透射电子显微镜(TEM) / 高分辨透射电镜(HRTEM):
      • 原理: 高能电子束穿透超薄样品成像或衍射。
      • 关键应用: 直接观测微孔孔道排列、局部晶体结构(晶格条纹像)、缺陷;结合能谱(EDS)进行微区元素分析。
      • 优势: 提供原子级分辨率,直观揭示孔道结构。
      • 挑战: 样品制备极其苛刻(需制成纳米级的薄片),易引入假象;观测区域小,代表性存疑;设备昂贵,操作复杂。
  4. 光谱技术:

    • 傅里叶变换红外光谱(FTIR):
      • 原理: 测量材料对红外光的吸收。
      • 关键应用: 识别材料骨架及表面的官能团(如Si-OH, Al-OH, C=O, -NH₂, -COOH),监测表面修饰反应。
    • 拉曼光谱(Raman):
      • 原理: 测量材料对单色光照射后产生的非弹性散射光。
      • 关键应用: 表征材料的骨架振动、键合信息、缺陷、晶体结构特征(尤其对碳材料多晶形态如石墨烯/金刚石结构敏感)。
    • X射线光电子能谱(XPS):
      • 原理: 测量样品表面发射的光电子能量。
      • 关键应用: 提供表面元素组成(深度通常<10nm)、元素化学态(价态、键合环境)及相对含量的精确信息。
    • 优势: 提供表面化学性质的关键信息。
    • 挑战: XPS属表面敏感技术(浅表层);光谱解析有时需要经验。
  5. 其他重要技术:

    • 小角X射线散射(SAXS): 适用于研究纳米尺度(1-100 nm)的结构有序性,能提供统计平均的孔形状、尺寸分布信息。对晶态和非晶态材料均适用。
    • 热分析(TG/DTA/DSC): 分析样品在程序控温过程中的质量变化(热重分析TG)和热效应(差热分析DTA/差示扫描量热DSC),评估热稳定性、吸附水/溶剂含量、骨架分解温度、相变等。
    • 压汞法: 主要用于测量大孔(>50nm)和部分介孔(下限约3-4nm)。对于微孔材料基本不适用,因高压会破坏微孔结构。
    • 固体核磁共振(ssNMR): 提供特定原子核(如¹H, ¹³C, ²⁷Al, ²⁹Si)的局部化学环境信息,对研究骨架组成、键合状态、吸附分子与骨架的相互作用等非常有力。


检测面临的挑战与发展趋势

微孔材料的精准检测并非易事,面临诸多挑战:

  1. 超微孔探测极限: 传统N₂吸附在77K下对<0.7nm超微孔的扩散受限且吸附行为复杂。使用更小分子(如CO₂在273K或298K)吸附是提升超微孔表征能力的有效手段(如CO₂吸附结合DFT建模)。
  2. 模型依赖性与准确性: 气体吸附法解析孔径分布高度依赖所选物理模型(HK, DFT等)。不同模型可能给出差异结果,尤其是复杂孔形(如狭缝孔、笼状孔)或不均一表面。模型的发展和验证是持续重点。
  3. 非理想状态影响: 样品预处理(脱气温度、时间)不充分会残留吸附物影响结果;样品本身的不均匀性(批内/批间差异);测试过程中的热动力学非平衡状态。
  4. 结构与化学性质耦合表征: 单一技术难以全面获取信息。需要多种技术联用互补(如原位XRD/吸附、SEM-EDS、TEM-EELS、吸附-光谱联用等),将结构信息与表面化学性质、吸附行为关联起来理解构效关系。
  5. 原位/工况表征: 材料在实际应用环境(如高温、高压、特定气氛、含水)下的结构和性能演变至关重要。发展原位表征技术(如原位XRD,原位红外,原位电镜)是理解真实工况下材料行为的关键方向。
  6. 高通量表征与大数据分析: 随着材料基因组计划等发展,对快速、自动化表征的需求增加,结合人工智能和机器学习分析海量表征数据,加速新材料筛选与预测。


:精准检测驱动创新

微孔材料作为现代高科技领域不可或缺的功能材料,其性能的充分发挥依赖于对其微观结构的深刻理解和精准调控。气体吸附法结合齐全的物理模型(尤其是DFT类)是获取孔结构核心参数的基石;XRD用于确定晶体材料的骨架蓝图;电子显微技术提供直观的形貌与结构成像;各类光谱技术则深入解析表面化学奥秘。面对超微孔探测、模型精确性、工况表征等挑战,多技术联用交叉验证、发展原位方法和齐全模型、结合智能数据分析是未来发展的主要趋势。只有通过持续精进和综合运用这些检测手段,才能更透彻地解析微孔世界的奥秘,为高性能微孔材料的理性设计、优化合成及高效应用提供坚实的科学支撑,最终推动相关技术领域的突破性进展。
