气凝胶性能测试：方法与关键指标解析

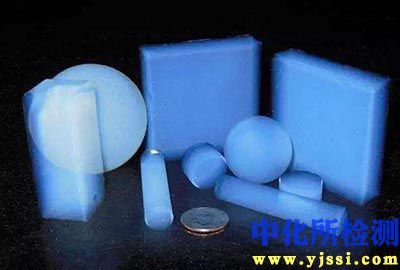

气凝胶，被誉为“改变世界的神奇材料”，凭借其极低的密度、超低的导热系数及巨大的比表面积，在航空航天、建筑节能、电子封装、环保吸附等领域展现出巨大潜力。然而，其独特的纳米多孔结构也带来了显著的脆性、强度不足等挑战。科学、准确、全面的测试评估是确保气凝胶材料性能可靠、应用成功的关键环节。本文旨在系统介绍气凝胶的核心测试方法与性能指标。

气凝胶测试概述

气凝胶的性能测试是一个多维度、多方法的系统工程，主要覆盖其物理结构、热学、力学、声学、光学以及环境稳定性等关键特性。目标在于：

1. 表征基本特性： 精确测定密度、孔隙率、比表面积、孔径分布等基础物理参数。
2. 评估应用性能： 量化导热性能、力学强度、吸隔声效果、透光性等直接与应用相关的指标。
3. 预测服役可靠性： 评估其在温湿度变化、长期载荷、化学腐蚀、辐照等环境下的稳定性与耐久性。
4. 指导研发与生产： 为材料配方优化、制备工艺改进以及质量控制提供数据依据。

核心测试方法类别

物理结构与成分分析

• 密度与孔隙率： 通常采用几何体积法（测量尺寸计算体积）或浸渍法（如氦气比重法）。孔隙率可通过骨架密度（常用氦气比重法测真密度）与表观密度计算得出。
• 比表面积与孔径分析： 氮气吸附-脱附法 (BET法) 是测定比表面积和孔径分布的金标准。通过分析气体分子在固体表面的吸附行为，得到材料的比表面积、孔容及孔径分布信息（介孔和部分大孔）。
• 微观形貌观察： 扫描电子显微镜 (SEM) 和 透射电子显微镜 (TEM) 是观察气凝胶纳米网络结构、骨架形态、孔隙连通性的重要工具。
• 成分与化学结构： 傅里叶变换红外光谱 (FTIR) 用于分析表面官能团和化学键；X射线衍射 (XRD) 用于判断晶体结构（如二氧化硅气凝胶通常为非晶）；X射线光电子能谱 (XPS) 用于表面元素组成及化学态分析。

热学性能测试

• 导热系数： 这是气凝胶最重要的性能指标之一。
  • 稳态法： 如防护热板法、热流计法，精度高，适合低导热材料，但测试周期较长。
  • 瞬态法： 如热线法、热盘法、激光闪射法（主要用于测量热扩散系数，再结合比热容和密度计算导热系数）。速度快，尤其热线法适合气凝胶等疏松材料。
• 热稳定性： 利用 热重分析 (TGA) 和 差示扫描量热法 (DSC) 评估材料在升温过程中的质量变化（分解温度）和热效应（如玻璃化转变、相变、分解焓），确定其最高安全使用温度。
• 热膨胀系数： 使用热机械分析仪 (TMA) 测量材料随温度变化的尺寸变化率。

力学性能测试

• 压缩性能： 使用万能材料试验机进行压缩测试，获取压缩强度、弹性模量以及应力-应变曲线。测试需特别注意加载速率和样品平整度。
• 拉伸性能 (针对柔性气凝胶或复合气凝胶)： 进行拉伸测试，测量拉伸强度、断裂伸长率、杨氏模量。
• 弯曲性能 (针对块体或板状样品)： 进行三点弯曲或四点弯曲测试，测量弯曲强度和弯曲模量。
• 硬度： 可使用显微硬度计等进行测量，但通常意义不大，主要用于表征局部抵抗变形的能力。

其他性能测试

• 声学性能： 使用阻抗管或混响室法测量吸声系数和隔声量，评估其吸声降噪能力。
• 光学性能： 使用紫外-可见-近红外分光光度计测量透光率和雾度 (针对透明/半透明气凝胶)。
• 疏水性： 主要针对疏水改性气凝胶，测量静态水接触角。
• 吸附性能： 通过重量法或体积法测试其对特定气体（如CO2、VOCs）或液体的吸附容量和吸附动力学。
• 环境稳定性测试：
  • 耐湿性： 将样品置于恒定或交变的温湿度环境中，定期测试其质量变化、导热系数变化、力学性能衰减等。
  • 耐候性： 模拟户外环境（紫外线、温度、湿度），加速老化测试。
  • 化学稳定性： 测试其在酸、碱、有机溶剂等化学介质中的耐受性。
  • 长期蠕变性能： 评估在长时间恒定载荷下的变形行为。

关键性能指标解读

1. 超低导热系数： 通常在0.013-0.030 W/(m·K)范围（常压，室温），是其作为顶级隔热材料的核心竞争力。测试必须考虑环境气压（真空下更低）和温度。
2. 极高孔隙率与比表面积： 孔隙率常>80%，甚至高达99.8%；比表面积可达500-1000 m²/g甚至更高（如碳气凝胶）。这决定了其优异的隔热和吸附能力。
3. 低密度: 可低至3 kg/m³（甚至更低），约为空气密度的3倍，使其成为世界上最轻的固体材料之一。
4. 力学强度： 这是气凝胶的主要短板。压缩强度通常较低（如二氧化硅气凝胶在0.1-1 MPa量级）。提升力学性能（尤其是韧性和弹性）是当前研究热点，常通过复合、交联、纤维增强等方法实现。
5. 疏水性： 接触角>150°的高疏水性对阻止液态水侵入、保持干燥和低导热性至关重要。
6. 透光性： 某些气凝胶（如透明二氧化硅气凝胶）在可见光区具有较高透光率（>70%以上），同时隔热性能优异，使其在采光顶、太阳能集热器等应用独具优势。
7. 环境稳定性： 特别是耐湿性直接影响其长期隔热性能和使用寿命。吸湿后导热系数会显著上升。

应用场景与测试挑战

• 建筑保温： 关注导热系数、憎水性、防火等级（需额外测试）、长期耐候性及施工便捷性。测试需模拟实际使用环境（温湿度循环）。
• 航空航天： 极端关注超低导热系数（尤其真空环境）、低密度、耐高温/低温循环、阻燃性、真空放气率、抗辐照性等。测试环境要求苛刻。
• 工业管道与设备： 关注导热系数、耐温范围、化学稳定性、长期服役可靠性（抗振动、抗蠕变）。
• 电子器件与电池： 关注导热/隔热性能调控（如局部散热）、电绝缘性、阻燃性、轻量化、力学缓冲性能（柔性气凝胶）。
• 环保吸附： 关注高比表面积、特定污染物吸附容量与选择性、吸附动力学、脱附再生性能、材料稳定性。

测试挑战：

• 样品制备代表性： 气凝胶易碎，取样、制样过程需极其小心，确保无损且能代表整体。
• 测量精度要求高： 尤其是超低导热系数的测量，对设备精度、环境控制和操作规程要求极高。
• 环境依赖性： 气压、温度、湿度对导热系数、力学性能等影响显著，测试条件需明确并严格控制。
• 标准化滞后： 相对于传统材料，气凝胶的部分测试方法（尤其是力学、声学、特定环境老化）的国际/国家标准仍在发展和完善中。
• 复杂耦合性能评估： 实际应用中材料常承受热-力-湿等多场耦合作用，模拟测试复杂困难。

结语与展望

气凝胶材料的性能测试是其从实验室走向规模化应用的桥梁。充分理解并掌握其各项性能指标的测试原理、方法、标准以及影响因素，对于材料研发者优化工艺、生产者控制质量、应用设计者选材用材都至关重要。随着气凝胶应用领域的不断拓展和新品种（如MXene气凝胶、聚合物气凝胶、碳气凝胶等）的涌现，对测试技术也提出了更高、更精细的要求：

1. 高精度原位测试： 发展能在真实服役环境（如高温、高压、辐照）下进行原位观测和测量的技术。
2. 多场耦合测试： 建立和完善模拟热-力-湿-化等多物理场耦合作用的测试方法及评价标准。
3. 高通量表征： 结合自动化和人工智能，加速材料筛选与性能预测。
4. 微观-宏观关联： 深化微观结构特征（如骨架、孔隙、界面）与宏观性能（导热、力学）之间的定量关系研究，指导材料设计。
5. 标准化推进： 加强国际和国内合作，推动气凝胶关键性能测试方法的标准化进程。

只有通过持续创新和完善性能测试评价体系，才能更充分地发掘气凝胶这一神奇材料的潜力，推动其在解决能源、环境、高科技等领域的重大挑战中发挥更大作用。
