防腐胶带质量评测：关键指标与检测流程详解

防腐胶带作为金属管道及构件长效防护的核心屏障，其性能表现直接决定了防护工程的服役寿命与安全可靠性。为确保防腐胶带在复杂工况下发挥应有的防护效力，一套科学、严谨、涵盖多维度的检测体系不可或缺。

一、 为何重视防腐胶带性能检测？

• 保障工程寿命： 劣质或失效胶带将导致基材快速腐蚀，引发管道泄漏、结构破坏等重大安全事故，造成巨额经济损失与环境风险。
• 确保施工质量： 施工过程中的损伤、搭接不当等问题可通过检测及时发现并修正，避免埋下质量隐患。
• 验证材料合规性： 检测是验证防腐胶带是否符合国家、行业及项目特定技术规范的核心手段。
• 优化选材决策： 系统测试数据为不同工程环境下的防腐胶带选型提供客观依据。

二、 外观与基础物理性能检测

此阶段侧重胶带表观特性及基本力学参数评估：

• 目视外观检查：
  • 表面状态： 胶层与背材是否均匀一致，是否存在明显的杂质颗粒、气泡、针孔、裂纹、褶皱、机械损伤或分层现象。
  • 胶层完整性： 确保胶层连续覆盖，无漏涂、胶层迁移或外溢等问题。
  • 背材均匀性： 检查背材（PVC膜、PE膜等）是否存在厚度不均、晶点、色差等缺陷。
• 尺寸规格测量：
  • 宽度与长度： 使用钢卷尺精确测量，确保符合订单规格要求（允许一定的公差）。
  • 卷芯内径： 确认符合标准或施工设备要求。
• 厚度测定：
  • 方法： 使用符合标准的接触式测厚仪（如千分尺）。
  • 要点： 沿胶带宽度方向均匀选取多点（通常不少于5点）进行测量，计算平均值。总厚度（含背材与胶层）是关键指标。胶层厚度也可通过专业方法（如显微镜法）单独测定。
• 剥离强度测试（粘接力核心指标）：
  • 原理： 衡量胶带胶层与被粘基材（通常是喷砂处理至Sa 2.5级的钢板）之间剥离所需的力。
  • 步骤：
    1. 将胶带按标准尺寸（如25mm宽）粘贴于洁净钢板。
    2. 按规定条件（温度、时间）加压固化。
    3. 在拉力试验机上以恒定速率（通常180°或90°剥离）剥离胶带。
  • 结果： 记录剥离过程中的平均力值（单位：N/cm或N/25mm）。此值是评判胶带初始粘接性能和长期附着力的核心依据。
• 断裂强度与伸长率：
  • 目的： 评估背材在受力状态下的抗拉能力与延展性。
  • 方法： 使用拉力试验机对标准哑铃型胶带试样进行拉伸，直至断裂。记录最大拉力（断裂强度，单位：MPa或N/cm）和断裂时相对于原始长度的伸长百分比（伸长率%）。

三、 防护性能与电化学特性检测

此部分深入评估胶带体系的电绝缘性能与长期防护效能：

• 电火花检漏（高压火花检测）：
  • 原理： 利用高压探头在缠绕好的胶带层表面扫描，任何针孔、漏涂或过薄点在高电压下会被击穿并产生可见火花（或报警声响）。
  • 关键：
    • 电压设置： 严格依据胶带类型（厚度）及相应标准（如SY/T 0414、NACE RP0181）进行计算设定。电压过高可能损坏完好胶层，过低则无法检出缺陷。
    • 操作规范： 探头需匀速移动并与胶带表面保持恒定距离（不接触），覆盖所有区域（包括搭接缝）。
• 体积电阻率测定：
  • 意义： 衡量胶带材料本身导电性的倒数，数值越高表明绝缘性能越优异，电流泄漏风险越低。
  • 方法： 使用高阻计/绝缘电阻测试仪，在标准电极装置（如三电极系统）和规定测试电压下测量试样电阻，再结合试样尺寸计算得出体积电阻率（单位：Ω·cm）。
• 阴极剥离试验（长期附着稳定性评估）：
  • 模拟环境： 在实验室加速条件下，评估胶带在阴极保护系统运行的环境中抵抗剥离的能力。
  • 步骤：
    1. 在测试钢板中心预留人工漏点（如钻孔）。
    2. 粘贴胶带，覆盖漏点。
    3. 将试样浸入规定电解质溶液（如3% NaCl）。
    4. 施加标准阴极保护电位（如-1.5V vs. CSE）。
    5. 在特定温度下持续一定时间（如28天，65°C）。
  • 结果： 测试结束后剥离胶带，测量从漏点边缘开始的阴极剥离半径（单位：mm）。半径越小，胶带耐阴极剥离性能越佳。
• 耐化学介质浸泡：
  • 目的： 考察胶带在接触特定化学物质（如土壤中的酸碱盐、输送介质）后的性能稳定性。
  • 方法： 将胶带试样或粘贴在钢板上的试样浸泡在规定浓度和温度的化学介质中，经历规定时间后取出。测试其外观变化、剥离强度保留率、电火花检测是否通过等。

四、 现场施工质量关联检测

施工环节直接影响最终防护层质量：

• 表面预处理检查： 基材清洁度、锚纹深度、灰尘度必须达到胶带要求的等级（通常为Sa 2.5级），这是保证附着力的先决条件。

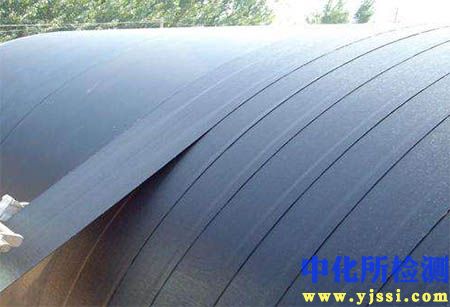

• 胶带缠绕质量检查：
  • 搭接宽度： 使用尺子测量，需恒定且符合设计要求（通常≥50%胶带宽度或特定mm值）。
  • 张力控制： 缠绕张力需适中均匀，确保胶带紧贴基材无皱褶，但不过度拉伸导致减薄或应力积累。
  • 层间贴合： 多层缠绕时需确保层间紧密贴合、无气泡。
• 补口、补伤检查： 对焊接接头、损伤区域修复所用材料及工艺进行同等严格检查，保证防护层整体连续性。

五、 检测实践要点与规范

• 依据标准先行： 检测活动必须严格遵循现行有效的国家、行业或项目指定的标准规范（如GB/T, SY/T, ISO, ASTM, NACE等）。
• 环境条件控制： 大部分实验室测试对温湿度有严格要求（如23±2°C, 50±5%RH），需在恒温恒湿实验室进行。
• 样本代表性： 取样需覆盖整卷胶带的不同位置（卷头、卷中、卷尾），确保样本能反映整体质量。
• 设备精准可靠： 所有检测仪器（测厚仪、拉力机、高阻计、电火花仪）必须按期检定/校准，保证数据准确性。
• 人员专业资质： 操作人员需经过专业培训，熟悉标准流程和仪器操作，具备识别异常现象的能力。
• 记录完整可溯： 详细记录检测日期、环境条件、设备信息、操作步骤、原始数据、结果计算、判定依据及操作人员签名等。

：

建立贯穿材料入场验收、施工过程监控与工程验收全流程的系统化防腐胶带检测机制，是构筑持久可靠腐蚀防护体系不可或缺的技术保障。通过对物理特性、电化学性能及施工质量的综合性科学评估，能够有效甄别材料缺陷、管控施工风险，为埋地管道、储罐、钢结构等关键基础设施提供坚实的防护屏障，保障其长期安全稳定运行。
