晶粒尺寸及微观应变测定技术内容

1. 检测项目分类及技术要点

基于X射线衍射（XRD）技术的测定主要分为两大类：晶粒尺寸测定和微观应变测定。二者均通过分析衍射线的宽化效应来实现。

1.1 晶粒尺寸测定

• 技术原理： 遵循Scherrer公式，即晶粒尺寸（D）与衍射峰半高宽（β）成反比：D = Kλ / (β cosθ)。其中，K为形状因子（通常取0.89），λ为X射线波长，θ为布拉格角。此方法适用于晶粒尺寸小于~100-200 nm的样品。

• 技术要点：

  • 仪器宽化校正： 必须使用无应变、晶粒足够大的标准样品（如NIST SRM 660c LaB₆）测量仪器自身宽化曲线，并从实测样品宽化中扣除。

  • 分离尺寸与应变宽化： 当微观应变同时存在时，需采用 Williamson-Hall 法或 Warren-Averbach 法等将尺寸宽化与应变宽化分离。

  • 各向异性分析： 需测量多个不同晶面族的衍射峰，分析晶粒形状的各向异性。

  • 数据处理： 需进行Kα双线分离、背景扣除、平滑处理，并选择适当的峰形函数（如伪Voigt函数）进行精确拟合。

1.2 微观应变测定

• 技术原理： 微观应变（ε）导致晶面间距发生波动，引起衍射峰弥散宽化，其关系可近似表达为：β ≈ 2ε tanθ。微观应变通常以均方根应变（<ε²>¹/²）表示。

• 技术要点：

  • 应变类型区分： 需区分第I类（宏观）应变、第II类（微观）应变与第III类（点阵缺陷引起的超微观）应变。XRD线宽化主要响应第II类和第III类应变。

  • 分离方法： 必须与晶粒尺寸宽化进行分离。Williamson-Hall 法通过分析不同衍射角（θ）下单峰宽化β与（4 tanθ）的线性关系，其斜率即为应变。Warren-Averbach 法则通过傅里叶分析不同级次的衍射峰对，能更精确地分别获得晶粒尺寸分布和应变分布信息。

  • 应变各向异性： 不同晶向的微观应变可能存在差异，需综合分析多个衍射峰。

1.3 综合分析法

• Williamson-Hall (W-H) 图法： 将尺寸宽化（与1/cosθ相关）和应变宽化（与tanθ相关）整合，建立β*cosθ 与 4sinθ 的线性关系，其截距与斜率分别关联晶粒尺寸和微观应变。适用于各向同性体系。

• Warren-Averbach (W-A) 分析法： 基于傅里叶变换，对同一晶面族两个不同级次的衍射峰进行分析。可同时得到晶粒尺寸分布函数和微观应变随晶块大小的变化关系，结果更为精确可靠。

• 全谱拟合（Rietveld）精修法： 使用结构模型对整个衍射谱进行最小二乘拟合。通过精修微观结构参数（如尺寸、应变参数），可直接获得体积平均的晶粒尺寸和微观应变值，并能处理各向异性问题。

2. 各行业检测范围的具体要求

• 金属材料与冶金行业：

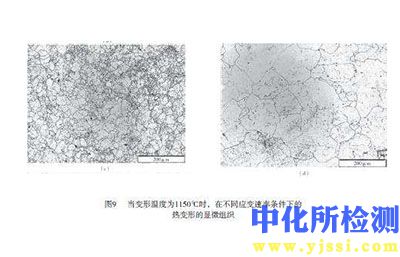

  • 范围： 冷变形/热加工金属（如钢、铝合金、钛合金）的再结晶程度、位错密度评估；纳米晶/超细晶金属的制备工艺优化；涂层/薄膜的微观结构表征。

  • 要求： 重点关注形变诱导的微观应变和晶粒碎化。需高角度数据以提升应变分析精度。常需结合显微硬度、EBSD进行关联分析。

• 陶瓷与无机非金属材料：

  • 范围： 烧结陶瓷（如Al₂O₃， ZrO₂）的致密化过程与晶粒生长动力学；功能陶瓷（如PZT压电陶瓷）的畴结构相关应变。

  • 要求： 关注烧结温度、压力对晶粒尺寸和残余微观应变的影响。样品制备需防止研磨引入额外应变。

• 半导体与电子材料：

  • 范围： 外延薄膜（如SiGe， GaN）的失配应变与弛豫；阻挡层/种子层的晶粒尺寸控制；CMP工艺后的表面损伤层评估。

  • 要求： 需极高角分辨率（HRXRD）和掠入射（GIXRD）技术。对薄膜厚度方向上的晶粒尺寸和应变梯度分布有严格要求。

• 能源与催化材料：

  • 范围： 电池电极材料（如LiFePO₄）在循环过程中的晶粒变化与应变演化；催化剂纳米颗粒（如Pt/C）的尺寸及其分布。

  • 要求： 强调原位/非原位跟踪动态过程。对纳米颗粒尺寸的统计代表性要求高，常需与TEM结果互为印证。

• 地质与矿物材料：

  • 范围： 岩石矿物的地质构造应力历史分析；天然或合成矿物的结晶度指数。

  • 要求： 样品通常为多相混合物，需进行物相鉴定后，对目标矿物相进行线宽分析。需考虑天然样品的复杂性和非均匀性。

• 制药与精细化工：

  • 范围： 活性药物成分（API）的晶型、晶粒尺寸及晶格缺陷，这些特性影响溶解度和生物利用度。

  • 要求： 对无定形含量敏感，需注意无定形相漫散射对峰形分析的影响。样品通常需温和制备以避免相变。

3. 检测仪器的原理和应用

• 核心仪器：X射线衍射仪

  • 基本原理： 依据布拉格定律（2d sinθ = nλ），利用单色X射线照射样品，探测不同角度下满足衍射条件的相干散射强度，形成衍射图谱。

  • 关键组件与配置：

    • X射线源： 通常为铜靶（Cu Kα， λ=0.15418 nm），适用于大多数材料。对含Fe等过渡金属样品，可选钴靶（Co Kα）以减少荧光背景。

    • 光学系统： 传统粉末衍射仪使用发散狭缝、索拉狭镜和接收狭缝。高分辨率衍射仪则配备多层膜镜、四晶单色器等，获得高度平行的单色光束，极大降低仪器宽化。

    • 测角仪： 实现样品与探测器在θ-2θ联动下的精确扫描。精度可达0.0001°。

    • 探测器： 点数探测器（如Si strip Dectris Mythen）可快速采集数据；一维/二维阵列探测器（如PIXcel， HyPix）提高数据采集效率，有利于各向异性分析和原位实验。

  • 特殊配置与应用：

    • 掠入射XRD（GIXRD）： 采用低入射角（通常0.5°-5°），限制X射线穿透深度，用于表征薄膜、表面层的晶粒尺寸与应变，减少基底信号干扰。

    • 微区XRD（μ-XRD）： 配合毛细管透镜或镜聚焦，将光束聚焦至数十微米尺度，用于分析材料微小区域或微观相的晶粒与应变。

    • 高温/低温/拉伸附件： 实现变温或力学载荷条件下的原位测量，动态研究晶粒生长、相变及应变演化过程。

    • 同步辐射XRD： 利用同步辐射源的高亮度、高准直性和连续可调波长，可进行超快、超高分辨率、极微弱信号的测量，是前沿研究的强大工具。

    • 中子衍射： 对轻元素敏感、穿透力强，可用于大块工程部件内部（如发动机连杆、铁路轮轴）的深度分辨晶粒尺寸与残余应力（宏观+微观）三维无损测定，是XRD技术的重要互补。
