高分辨透射电子显微镜（HRTEM）分析技术内容

1. 检测项目分类及技术要点

1.1 晶体结构分析

• 技术要点：获得原子级分辨率的晶格条纹像或结构像。关键依赖于物镜的球差系数、色差校正水平（如配备球差校正器）以及样品的厚度（通常要求<10 nm）。需通过快速傅里叶变换（FFT）将高分辨像转换为衍射图，标定晶面间距（精度可达±0.002 nm）和晶带轴方向。电子衍射花样分析用于确定晶体结构、点阵参数和物相。

• 核心参数：点分辨率（通常0.1-0.2 nm，球差校正后可达0.05 nm）、信息极限、样品的倾转精度（±0.1°）。

1.2 微区成分分析

• 技术要点：

  • 能量色散X射线光谱（EDS）：在TEM模式下进行点、线、面扫描，定量分析元素组成（典型空间分辨率1-2 nm，检测限~0.1 at.%）。需注意X射线峰重叠校正、无标样/有标样定量分析模型的选择。

  • 电子能量损失谱（EELS）：特别适用于轻元素（如B, C, N, O）分析，可获取元素的化学态、近邻结构、电子密度等信息。能量分辨率（ΔE）是关键，常规为0.7-1.5 eV，单色器可提升至<0.2 eV。

• 协同分析：常将HRTEM形貌、EDS成分与EELS化学态信息结合，进行关联性研究。

1.3 缺陷与界面分析

• 技术要点：观察位错、层错、晶界、相界、孪晶等。需通过双倾或单倾样品杆将晶体调整至特定的衍射条件（如双光束条件），利用衍射衬度像（明场像/暗场像）分析缺陷的类型和分布。高分辨像可直接观察界面处的原子排列、失配位错和化学宽度。

• 方法：弱束暗场技术可提高分辨率；几何相位分析（GPA）用于定量测量晶格应变场。

1.4 形态与尺寸分析

• 技术要点：纳米颗粒、量子点、析出相的尺寸、形貌、分散性及晶体习性统计。需保证足够的统计数量（通常>200个粒子），并注意投影带来的尺寸偏差。结合三维重构技术（如电子层析成像）可获得三维形貌。

2. 各行业检测范围的具体要求

2.1 半导体与微电子行业

• 要求：极高标准的结构完整性与成分精确性。

  • 器件结构：横截面样品制备要求极高，需精确到特定晶体管或纳米线，分析栅极介质层厚度（亚纳米级）、界面粗糙度、外延层缺陷。

  • 成分与掺杂：利用STEM-HAADF（高角环形暗场像）的Z衬度及EDS线扫描，定量分析掺杂元素在界面处的分布，要求空间分辨率<1 nm。

  • 失效分析：定位并表征导致短路的金属硅化物、空洞、层间扩散等。

2.2 新能源材料行业

• 要求：关注材料在充放电或反应前后的结构演化与相变。

  • 电池材料：正/负极材料（如层状氧化物、硅负极）在循环后的晶体结构变化、相分离、晶界演变、表面钝化层（SEI/CEI）的纳米结构与成分。需使用原位样品杆或冷冻传输技术观察敏感材料。

  • 催化材料：明确催化剂活性中心，要求直接观察金属/氧化物载体界面、表面原子台阶、团簇/单原子的位置及配位环境（常结合球差校正STEM与EELS）。

2.3 金属与结构材料行业

• 要求：侧重于微观组织与宏观性能的关联。

  • 强化相分析：精确表征铝合金、高温合金、高强钢中纳米级析出相（如GP区、γ‘相）的晶体结构、尺寸分布、与基体的共格关系。

  • 变形与失效：分析疲劳裂纹尖端、蠕变空洞周围的位错组态、纳米孪晶结构。样品制备需避免引入机械损伤。

2.4 纳米技术与前沿材料

• 要求：极限尺度的精准表征。

  • 低维材料：石墨烯、二维半导体、纳米管的层数、边缘结构、缺陷（如Stone-Wales缺陷）、应力。

  • 复合材料：界面结合状态、增强相的分散性及与基体的取向关系。

3. 检测仪器的原理和应用

3.1 基本原理

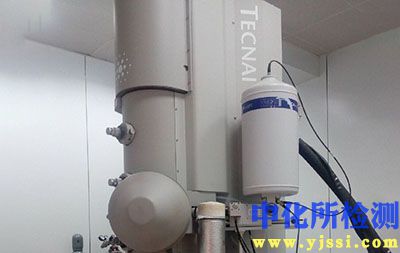

HRTEM以高能电子束（通常80-300 keV）穿透薄样品（<100 nm），电子与样品原子发生相互作用，包括弹性散射和非弹性散射。透射电子和散射电子携带了样品的结构、成分和电子态信息。物镜后焦平面形成衍射花样，像平面形成放大的实空间像。通过调节中间镜的电流，可在荧光屏上选择显示衍射花样或高分辨像。

3.2 核心组件与技术进展

• 电子光源：

  • 热发射枪（如LaB₆）：亮度较高，成本适中。

  • 场发射枪（FEG）：高亮度、高相干性，是HRTEM和STEM模式的基础，分为冷场发射和肖特基热场发射。

• 物镜与像差校正器：

  • 球差校正器（Cs Corrector）：革命性技术，可主动补偿物镜的球差（Cs），将信息极限延伸至0.05-0.08 nm，并显著提升STEM图像的对比度和定量准确性。

  • 色差校正器（Cc Corrector）：提升单色性，特别有利于EELS和低电压TEM。

• 探测器系统：

  • 电荷耦合器件（CCD）/直接电子探测器（CMOS）：用于数字成像，具有高动态范围、高灵敏度和线性响应。直接探测器可实现低剂量成像和高速摄影。

  • STEM探测器：包括明场（BF）、暗场（DF）和高角环形暗场（HAADF）探测器。HAADF像的强度近似与原子序数平方（Z²）成正比，适用于成分衬度成像。

• 谱仪系统：

  • EDS探测器：硅漂移探测器（SDD），具有高计数率和能量分辨率（~125 eV）。

  • EELS谱仪：磁棱镜谱仪，能量分辨率取决于光源单色性。

3.3 主要成像与分析模式应用

• HRTEM模式：利用相位衬度，直接投影晶体势场，用于观测周期性晶格结构。对样品厚度、离焦量、像散极为敏感。

• STEM模式：将电子束会聚成亚纳米探针，在样品表面进行二维扫描，同步收集多种信号。是进行高空间分辨率成像（HAADF）和微区成分/电子能量损失谱分析（EDS/EELS Mapping）的核心模式。

• 电子衍射：包括选区电子衍射（SAED）、微束衍射（µ-Diffraction）和会聚束电子衍射（CBED）。CBED可用于精确测定晶体对称性、厚度和应变。

• 原位TEM技术：集成加热、冷却、加电、力学拉伸或气氛环境等样品杆，实时动态观察材料在外场作用下的结构演变过程。
