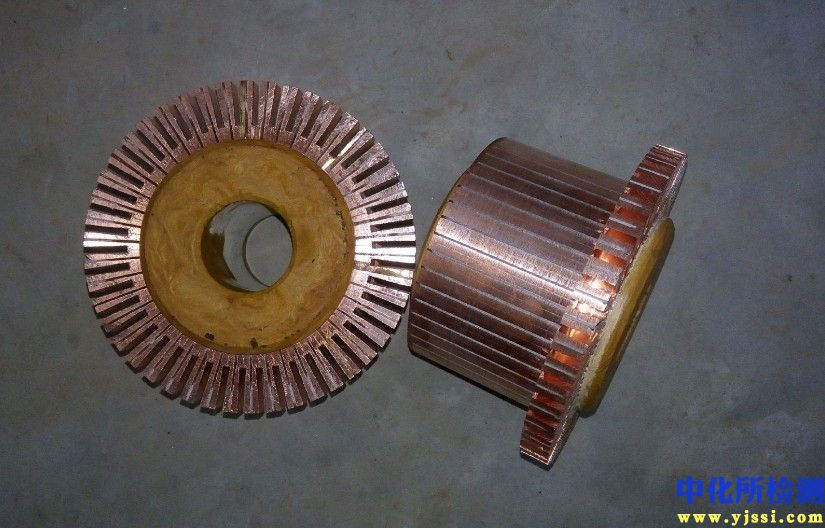

换向器检测技术规范

1. 检测项目分类及技术要点

换向器的检测围绕其电气性能、机械性能、材料性能和动态运行性能展开，需确保其在严苛的电气负载与机械应力下稳定工作。

1.1 电气性能检测

• 片间电阻与总电阻： 使用低电阻测试仪（微欧计）测量。技术要点：需在恒温、洁净环境下进行，探针压力需恒定以确保接触可靠。相邻换向片间电阻差值一般要求不超过平均值的±5%；总电阻值需符合设计公差，通常为标称值的±10%。

• 绝缘电阻： 使用绝缘电阻测试仪（兆欧表）在500V DC或1000V DC电压下测量。技术要点：测量点包括换向片对轴（或压圈）、片间绝缘（需短接所有换向片后测量整体对地）。常态下绝缘电阻应≥100 MΩ；湿热试验后应≥10 MΩ。

• 耐电压试验： 使用工频耐压测试仪。技术要点：在换向片与轴（或压圈）之间施加交流试验电压，通常为（2×额定电压+1000）V，持续1分钟，无击穿或闪络为合格。此为破坏性试验，通常用于型式检验或抽样检验。

• 焊接质量检测： 采用直流压降法或微电阻扫描。技术要点：精确测量电枢绕组引出线与换向片升高片（或接线槽）之间的连接电阻。电阻值应稳定且低于规定上限，波动过大则预示虚焊或内裂。

1.2 几何尺寸与形位公差检测

• 直径、长度、倒角尺寸： 使用数显外径千分尺、游标卡尺等。技术要点：需在多个截面、多个角度测量，评估圆度与圆柱度误差。直径公差通常为H7级或更高。

• 换向片间距（等分度）： 使用万能工具显微镜或高精度光学投影仪。技术要点：累积误差和相邻误差是关键指标，直接影响火花等级。高端电机要求相邻片间夹角误差≤±15角秒。

• 同轴度与跳动量： 在精密车床或三坐标测量仪（CMM）上配合千分表测量。技术要点：包括换向器工作表面对轴颈的径向跳动（动态跳动）和端面跳动。一般电机要求径向跳动量≤0.02mm，高速电机要求≤0.01mm。

• 云母下刻与换向片倒棱： 使用深度规、光学显微镜或轮廓仪。技术要点：云母下刻深度一般为1.0-1.5mm，需均匀一致，底部平整；倒棱角度与宽度需符合图纸，以抑制边角放电。

1.3 表面状态与材料性能检测

• 表面粗糙度： 使用触针式或激光表面粗糙度仪测量。技术要点：工作表面粗糙度Ra值通常要求为0.4~0.8μm，过低影响成膜，过高加剧磨损。

• 硬度检测： 使用洛氏硬度计（H标尺）测量换向片铜材硬度。技术要点：硬度值（如HRB 65-85）直接影响耐磨性与切削性，需抽样检测确保批次一致性。

• 片间绝缘与V形环绝缘性能： 除电气测试外，需通过热态绝缘电阻、介质损耗角正切值（tanδ）测量进行评估，并可能进行玻璃化转变温度（Tg）测试（对B阶树脂材料）。

1.4 动态性能与寿命测试

• 超速试验： 在动平衡机上以1.2-1.5倍最高工作转速运行2分钟。技术要点：试验后检测结构完整性、绝缘电阻及径向跳动变化量，不允许出现永久变形或开裂。

• 温升试验与热稳定性： 在模拟负载下运行至热平衡，用热电偶或红外热像仪测量换向器工作表面及内部温度。技术要点：温度不得超过绝缘材料等级限值（如B级130℃，F级155℃），且温度分布应均匀。

• 磨损与寿命测试： 在专用耐久试验台上模拟实际工况进行循环加载。技术要点：监测换向器直径磨损量、火花等级变化，直至达到寿命终点。磨损率是核心评价指标。

2. 各行业检测范围的具体要求

2.1 汽车行业（起动机、发电机）

• 特点： 大批量、高可靠性、宽温域工况。

• 具体要求：

  • 严格的过程统计控制（SPC）： 对片间电阻、跳动量等关键尺寸进行100%或高频次抽样检测。

  • 环境可靠性： 必须通过高温（≥125℃）、低温（-40℃）、湿热循环、盐雾腐蚀等试验，试验后电气与机械性能需达标。

  • 高速动态性能： 起动机换向器需承受极高瞬时启动电流（数百至上千安培）和转速（上万转/分），超速试验和安全余量要求更严苛。

  • 材料环保性： 需符合RoHS、REACH等有害物质限制指令。

2.2 工业电机行业（伺服电机、直流牵引电机、大型直流电机）

• 特点： 功率范围广，持续运行，工况复杂。

• 具体要求：

  • 高精度与稳定性： 伺服电机换向器要求极高的等分精度（微米级）和极低的跳动（≤0.005mm），以减小转矩波动和噪声。

  • 大电流与耐电弧： 牵引电机和大型直流电机换向器需强化片间绝缘与V形环结构，耐电压试验等级更高，并关注碳刷磨损产物对绝缘的影响。

  • 状态监测与预测性维护： 对在线振动、火花、温度监测提出要求，检测需为建立基线数据服务。

2.3 家用电器与微型电机行业（电动工具、吸尘器、玩具电机）

• 特点： 成本敏感，注重安全性与基本性能。

• 具体要求：

  • 安全合规性首位： 必须通过强制性安全标准认证（如UL、IEC、GB），耐电压、绝缘电阻、阻燃性为必检且要求明确。

  • 基本性能与寿命： 关注额定负载下的温升、噪声、火花等级及连续运行寿命。

  • 可制造性检测： 对换向器与电枢轴的压装力、焊接槽尺寸一致性要求高，以适应自动化装配。

2.4 轨道交通与航空航天

• 特点： 极端可靠，长寿命，应对剧烈振动与温度冲击。

• 具体要求：

  • 极端环境验证： 需通过大幅扩大的温度循环、随机振动、冲击、高海拔（低气压）等试验。

  • 材料与工艺特种检验： 可能要求对铜材进行成分光谱分析，对绝缘材料进行热重分析（TGA）以评估耐热性。

  • 无损检测（NDT）普及： 普遍采用X射线检测内部焊接缺陷、气泡、裂纹；超声波检测绑定质量。

  • 全寿命周期数据追溯： 每个产品的检测数据需全程记录并可追溯。

3. 检测仪器的原理和应用

3.1 电气性能检测仪器

• 微欧计/低电阻测试仪： 采用四线制开尔文电桥或恒流源-精密电压降法原理，消除引线电阻影响，实现0.1μΩ分辨率，用于片间电阻、焊接电阻测量。

• 绝缘电阻测试仪/兆欧表： 提供稳定的直流测试电压（250V至5000V），通过测量泄漏电流换算为绝缘电阻值。数字式仪表可自动计算极化指数（PI）和吸收比（DAR），评估绝缘材料潮湿或劣化状况。

• 工频耐压测试仪： 产生可调的高压交流正弦波（通常50/60Hz），在设定时间内施加于被测物，监测击穿电流。具备快速切断和报警功能，保障安全。

3.2 几何尺寸与形位公差仪器

• 三坐标测量机（CMM）： 通过探针接触工件，基于精密光栅尺和数学模型，可获取换向器所有关键三维尺寸、同轴度、位置度、轮廓度等，精度可达微米级，用于首件检定和精密分析。

• 万能工具显微镜/光学投影仪： 利用光学放大成像，配合数字光栅尺和测量软件，非接触式测量换向片等分度、倒角尺寸、云母槽形状等二维尺寸。

• 跳动检查仪/在线全自动跳动测试机： 结合高精度气浮主轴（驱动工件旋转）和电容式/电感式位移传感器，动态测量换向器工作表面的径向与端面跳动，数据可实时显示与分析，适用于生产线100%检测。

3.3 表面与材料分析仪器

• 表面粗糙度仪： 触针式仪器通过金刚石探针划过表面，将垂直位移转换为电信号；激光式利用光散射原理。均能输出Ra、Rz、Rmax等参数。

• 红外热像仪： 接收物体表面红外辐射并转换为温度分布图像，用于非接触式测量换向器在运行中的温度场分布，定位过热点。

• X射线实时成像系统（RT）： 利用X射线穿透工件，在不同密度区域产生差异衰减，由平板探测器接收并形成数字图像，用于无损检测内部结构、焊接空洞、裂纹及云母环装配状态。

3.4 动态与综合测试系统

• 电枢综合测试系统： 集成电阻测试、耐压测试、匝间绝缘测试（冲击波形比较法）、电感测试甚至转向测试于一体，通过专用工装快速切换，实现电枢（含换向器）的全面自动化检测与数据管理。

• 火花观测系统： 在暗室环境中，使用高速摄像机或专用光电传感器记录电刷与换向器接触区域的火花形态、大小和频率，结合图像处理算法对火花等级（如GB/T 755标准中的1-5级）进行客观评级。
