车轴钢检测技术内容

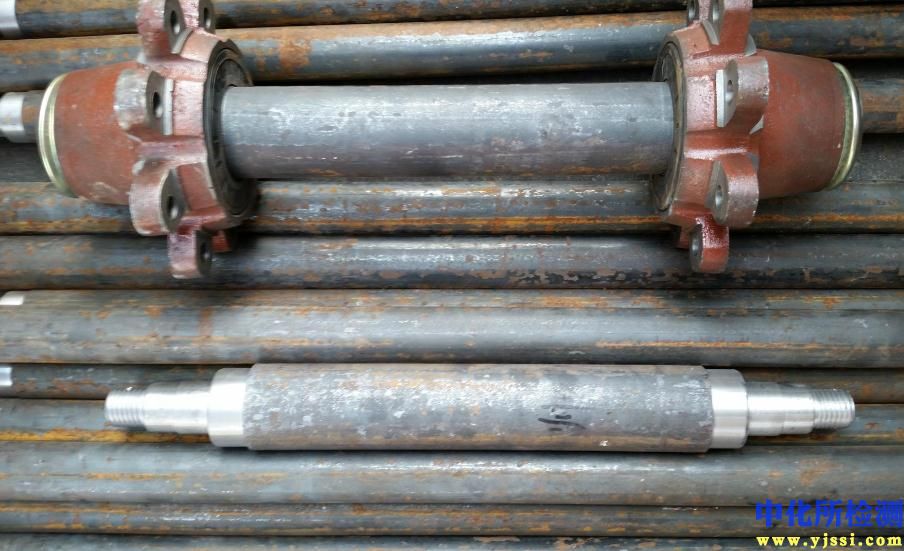

1. 检测项目分类及技术要点

车轴钢检测涵盖原材料、制造过程及成品全流程，以确保其力学性能、冶金质量及尺寸符合严苛的安全标准。

1.1 化学成分分析

• 技术要点：采用光谱分析法（如火花放电原子发射光谱）与湿法化学分析相结合。关键元素包括碳（C：0.30%-0.45%）、硅（Si）、锰（Mn）、磷（P≤0.015%）、硫（S≤0.008%），以及微量元素铬（Cr）、镍（Ni）、铜（Cu）等。需严格控制磷硫含量以提升纯净度，防止热脆性与冷脆性。

1.2 力学性能测试

• 拉伸试验：依据GB/T 228.1或ASTM A370，测定屈服强度（Rp0.2 ≥ 355 MPa）、抗拉强度（Rm：550-700 MPa）、断后伸长率（A ≥ 21%）及断面收缩率（Z ≥ 37%）。试样取自轴身径向。

• 冲击韧性试验：执行夏比V型缺口冲击试验（GB/T 229或ISO 148-1），在-40°C或-50°C低温下测定冲击功（KV2 ≥ 21 J），评估材料抗脆断能力。

• 硬度测试：采用布氏硬度计（HBW 10/3000），要求硬度范围一般为HBW 217-255，确保表面耐磨性与心部韧性匹配。

1.3 冶金质量与低倍组织检验

• 宏观侵蚀检验：依据GB/T 226，对横向试样进行热酸浸（如1:1盐酸水溶液），检查中心疏松、锭型偏析、残余缩孔及白点缺陷。不允许存在肉眼可见的白点、裂纹及明显缩孔。

• 非金属夹杂物评定：依据GB/T 10561（ASTM E45），使用金相显微镜评定A（硫化物）、B（氧化铝）、C（硅酸盐）、D（球状氧化物）类夹杂物，通常要求级别≤2.5级，严格控制B类脆性夹杂。

1.4 高倍显微组织检验

• 技术要点：制备纵向与横向金相试样，经2-4%硝酸酒精侵蚀后观察。基本组织应为均匀的回火索氏体或细珠光体+铁素体。晶粒度要求≥6级（ASTM E112）。评估带状组织、魏氏组织及脱碳层深度（全脱碳层+部分脱碳层总深通常≤0.5 mm）。

1.5 无损检测

• 超声波探伤（UT）：核心检测手段。采用多晶片阵列探头或聚焦探头，频率2-5 MHz。沿轴身周向与纵向进行全表面扫查，重点探测内部夹杂、白点、裂纹及粗大组织。验收标准通常要求无任何当量直径≥φ2 mm平底孔缺陷。

• 磁粉探伤（MT）：用于表面及近表面缺陷检测（如发纹、磨削裂纹）。湿法连续法检测，对关键区域（轮座、卸荷槽）需严格按标准（如GB/T 15822或ISO 9934）评定，不允许存在横向缺陷及超过规定长度的线性缺陷。

• 渗透探伤（PT）：用于非铁磁性材料的表面开口缺陷检测。

1.6 尺寸与表面质量检查

• 技术要点：使用高精度卡尺、千分尺、激光扫描仪及三坐标测量机（CMM）。严格控制各台阶直径、长度、过渡圆弧半径（R）及形位公差（如圆度、圆柱度）。表面不允许有裂纹、折叠、结疤等有害缺陷。

2. 各行业检测范围的具体要求

不同应用领域的车轴因服役条件差异，检测重点与标准各异。

2.1 铁路行业（机车车辆轴）

• 标准体系：严格遵循EN 13261（欧洲）、AAR M-101（北美）、TB/T 2945（中国）及ISO 1005系列。

• 具体要求：

  • 疲劳性能：需通过旋转弯曲疲劳试验验证超高周疲劳性能（通常要求>10^7次循环不断裂）。

  • 探伤要求：超声波探伤为强制性全数检测，验收等级最严。磁粉探伤覆盖所有表面。

  • 防腐：对轴身非配合面涂装或喷涂要求进行附着力及耐盐雾试验。

  • 压装试验：对轮座部位进行模拟压装试验，检查压装后的尺寸变化与表面状况。

2.2 汽车行业（商用车桥轴）

• 标准体系：参照SAE J404/J412，兼顾车企内部标准。

• 具体要求：

  • 渗碳淬火件检测：对于半轴等，需检测有效硬化层深度（CHD，按ISO 2639测定）、表面与心部硬度梯度、表层残余奥氏体含量及碳化物形态。

  • 扭转疲劳试验：是关键评价项目，需在台架上模拟满载工况进行扭转疲劳寿命测试。

  • 尺寸精度：对花键的齿形、齿向公差及配合间隙要求极高。

2.3 重型机械与风电行业

• 标准体系：参考通用机械标准（如DIN、GB）及专项技术规范。

• 具体要求：

  • 超大尺寸检测：对于风电主轴等大型锻件，需进行偏析区（如V型偏析）的针对性取样分析。

  • 低温韧性：对寒冷地区使用的设备，低温冲击试验温度可能低至-60°C。

  • 无损检测：采用大功率超声波探伤仪配合爬波探头，检测近表面缺陷。可能要求附加TOFD（衍射时差法）或相控阵UT检测。

3. 检测仪器的原理和应用

3.1 光谱分析仪

• 原理：火花放电原子发射光谱（OES）。样品作为电极，在高能火花激发下，元素原子发生电子跃迁并发射特征波长光谱，经光栅分光后由检测器接收，强度与浓度成正比。

• 应用：炉前快速成分控制与成品复验，可在30秒内同时测定20余种元素。

3.2 万能材料试验机

• 原理：伺服液压或电动伺服机构驱动夹头，施加轴向拉力，通过力传感器和引伸计精确测量载荷与变形。

• 应用：执行拉伸、压缩、弯曲试验。高刚度机架与数字控制系统确保应力-应变曲线精确，用于计算各项强度与塑性指标。

3.3 冲击试验机

• 原理：摆锤提升至规定高度获得势能，释放后冲击标准缺口试样，测量试样断裂后摆锤的剩余能量，差值即为冲击吸收能量。

• 应用：配备低温槽，可进行系列温度冲击试验，绘制韧脆转变曲线。

3.4 金相显微镜及图像分析系统

• 原理：利用光学放大系统观察显微组织。现代系统集成数码相机、自动载物台及专业分析软件。

• 应用：进行晶粒度评级、夹杂物自动统计分析、相面积百分比测定及脱碳层深度精确测量。

3.5 超声波探伤仪

• 原理：压电晶片产生高频超声波（>20 kHz）耦合传入工件，遇缺陷或界面发生反射，接收回波并分析其幅度、位置及波形。

• 应用：

  • A扫描：显示缺陷深度与当量大小。

  • 相控阵（PAUT）：多晶片电子聚焦与偏转，实现复杂区域（如卸荷槽）的扇形扫描与高分辨率成像。

  • 自动检测系统：集成机械扫查架、多轴探头夹持器及数据分析软件，实现车轴外形的自动化全覆盖检测，生成C扫描图像。

3.6 磁粉探伤机

• 原理：工件被磁化后，表面或近表面缺陷处磁力线畸变形成漏磁场，吸附施加的磁粉（荧光或非荧光）形成目视可见的磁痕。

• 应用：采用移动式或固定式设备，周向磁化（通电磁化）检测纵向缺陷，纵向磁化（线圈法）检测横向缺陷。需退磁处理。

3.7 三坐标测量机（CMM）

• 原理：测头在三个相互垂直的导轨上移动，通过接触或光学方式探测工件表面点，软件根据点云数据计算几何尺寸、形状与位置公差。

• 应用：用于检测车轴各台阶直径、长度、圆弧过渡、键槽对称度、轴线的直线度等复杂形位公差，实现数字化全尺寸报告。
