柳钉检测技术

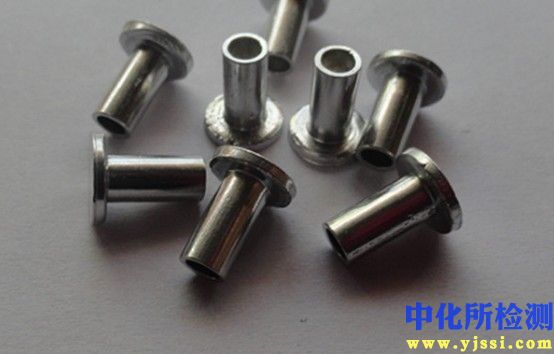

柳钉（亦称铆钉）作为关键的机械紧固件，其质量直接影响连接结构的强度、密封性与可靠性。柳钉检测是一套系统的质量控制体系，涵盖从原材料到成品，直至服役状态的全过程。

1. 检测项目分类及技术要点

柳钉检测主要分为三类：几何尺寸与外观检测、力学性能检测、材料与内部质量检测。

1.1 几何尺寸与外观检测

• 检测项目：钉杆直径、头部直径与高度、钉杆长度、孔径、同轴度、圆度、表面缺陷（裂纹、折叠、凹痕、锈蚀）。

• 技术要点：

  • 使用数显卡尺、千分尺、光学投影仪/影像测量仪进行尺寸精确测量，精度通常要求达到±0.01mm。

  • 外观检测在标准化光照条件下进行，可采用自动光学检测系统，通过高分辨率相机捕捉图像，利用机器学习算法自动识别和分类表面缺陷，效率与一致性远超人眼。

  • 对于微裂纹等细微缺陷，需借助荧光渗透检测或磁粉检测（适用于铁磁性材料）。

1.2 力学性能检测

• 检测项目：剪切强度、抗拉强度、钉头保持性（铆接后头部成形能力）、破坏扭矩（对于螺纹铆钉）。

• 技术要点：

  • 剪切/拉伸试验：在万能材料试验机上进行。将柳钉安装在专用夹具中，以恒定速率施加轴向拉力或剪切力，直至失效。记录最大载荷，计算强度值。这是评估柳钉承载能力的核心试验。

  • 钉头成形试验：模拟实际铆接过程，将柳钉装入规定厚度的试板孔中，使用铆枪或试验机进行铆接。随后对成形头部进行外观评判或将其敲平，检查钉杆是否出现裂纹或断裂，以评估其塑性变形能力。

  • 硬度测试：使用洛氏硬度计或维氏硬度计测量钉头与钉杆硬度，评估材料热处理状态和均匀性。

1.3 材料与内部质量检测

• 检测项目：材料化学成分、金相组织、内部孔洞、夹杂物。

• 技术要点：

  • 光谱分析：使用直读光谱仪对柳钉材料进行快速化学成分分析，确保符合牌号要求（如ML20MnA）。

  • 金相分析：取样、镶嵌、抛光、腐蚀后，在金相显微镜下观察显微组织（如铁素体、珠光体形态及晶粒度），评估热处理工艺是否恰当。

  • 无损检测：对于高安全要求领域的柳钉，采用超声波检测。利用高频声波在柳钉内部传播，遇到缺陷（如孔洞、裂纹）会产生反射回波，通过分析回波信号判断内部质量。

2. 各行业检测范围的具体要求

不同行业因载荷、环境及安全等级差异，对柳钉检测有特定侧重要求。

• 航空航天：

  • 要求最高，标准最严。除全部常规检测外，强调100%无损检测（如荧光渗透、超声波）。

  • 必须进行批次抽样破坏性试验，包括高低温环境下的力学性能测试。

  • 要求严格的材料追溯性和工艺过程控制记录。常遵循NAS、MS等行业标准及客户特定规范。

• 汽车制造：

  • 重点关注剪切强度、疲劳强度和耐腐蚀性。

  • 大量使用自动铆接设备，要求柳钉尺寸一致性极高，以保证生产节拍和连接质量。

  • 针对车身轻量化使用的铝制柳钉，需增加电化学腐蚀测试和与不同板材的组合性能测试。

• 轨道交通（高铁、地铁车厢）：

  • 强调振动疲劳性能和防火安全性。

  • 检测需模拟长期振动载荷，进行疲劳寿命测试。

  • 对用于关键结构的柳钉，需进行耐火试验，评估其在高温下的强度保持率。

• 建筑与桥梁钢结构：

  • 侧重于大直径、高强度柳钉的承载能力和长期耐久性。

  • 力学性能检测是核心，尤其关注剪切和拉伸强度的下限值。

  • 需进行应力腐蚀敏感性测试，特别是用于沿海或化工厂等腐蚀环境的结构。

• 通用机械与家电：

  • 更侧重于成本控制与批量一致性。

  • 检测项目相对基础，以尺寸、外观和关键力学性能（如剪切强度）抽样检测为主。

  • 常用统计过程控制方法监控生产质量稳定性。

3. 检测仪器的原理和应用

3.1 影像测量仪

• 原理：通过高分辨率CCD相机和远心镜头，在精密导轨上对柳钉进行多轴运动拍摄，获取轮廓影像。软件通过边缘提取算法，非接触式测量二维尺寸和形位公差。

• 应用：高精度、批量化的柳钉头部尺寸、杆部直径、长度等几何参数检测。

3.2 万能材料试验机

• 原理：基于伺服电机或液压驱动系统，通过力传感器和位移传感器，精确控制并对试样施加拉伸、压缩、弯曲、剪切等载荷，实时采集力-位移曲线。

• 应用：柳钉的剪切强度、抗拉强度、钉头成形试验等核心力学性能测试。是验证柳钉设计载荷的关键设备。

3.3 自动光学检测系统

• 原理：集成高速工业相机、多角度光源和图像处理计算机。通过特定角度的光源照射突出表面纹理差异，相机捕获图像后，运用数字图像处理（如滤波、分割）和模式识别算法，与预设标准对比，自动判定缺陷。

• 应用：生产线上柳钉表面裂纹、划伤、变形、锈蚀等外观缺陷的在线全检，实现高速度、非接触、客观评判。

3.4 超声波检测仪

• 原理：利用压电换能器产生高频超声波脉冲，耦合到柳钉中。声波在内部传播遇到缺陷或底面时会发生反射。接收反射波并分析其幅度、时间等特征，从而判断缺陷位置、大小和性质。

• 应用：主要用于航空航天、能源等领域高端柳钉的内部气孔、夹杂物和裂纹检测。可检测出微米级缺陷。

3.5 直读光谱仪

• 原理：样品在电弧或火花激发下气化，原子外层电子发生能级跃迁，发射出特征波长的光谱。通过光栅分光，由光电倍增管或CCD检测器测量各特征谱线的强度，据此定量分析元素含量。

• 应用：对柳钉原材料或成品进行快速、准确的化学成分分析，是控制材料牌号符合性的首要关口。
