钢轮检测技术内容

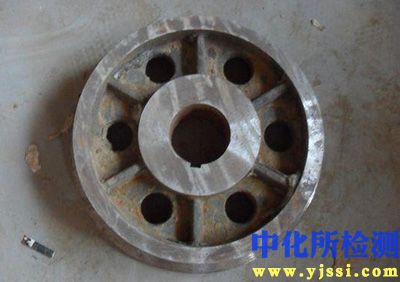

钢轮的检测是确保其满足设计、制造及安全运行要求的关键环节，涵盖从原材料到成品，直至在役监测的全生命周期。检测需依据严格的国际标准、国家标准及行业规范执行。

1. 检测项目分类及技术要点

钢轮检测主要分为三大类：尺寸与形位公差检测、材料与冶金质量检测、性能与服役安全检测。

1.1 尺寸与形位公差检测
此项目确保钢轮的几何精度，保证其与车轴、轨道或轮胎的精确配合与平稳运行。

• 关键参数：

  • 轮缘尺寸： 厚度、高度、轮廓曲线（符合UIC 812-3、AAR S-660、TB/T 449等标准轮廓）。轮缘是防止脱轨的关键部位。

  • 踏面尺寸： 轮廓（如磨耗型踏面）、直径、径向跳动。踏面轮廓直接影响运行平稳性、噪声和磨耗寿命。

  • 轮辐/轮辋尺寸： 厚度、宽度、偏心度。

  • 安装尺寸： 轮毂孔直径、圆度、轮毂内侧距、轮位差（同轴两侧车轮直径差）。

• 技术要点： 采用三维数字化测量，将实测轮廓与标准轮廓数据库进行比对分析。径向跳动需在旋转状态下测量。所有测量需在恒定温度下进行以消除热膨胀影响。

1.2 材料与冶金质量检测
此项目验证钢轮的内部冶金质量和材料的一致性。

• 关键项目：

  • 化学成分分析： 采用光谱分析仪对C、Si、Mn、P、S、Cr、Mo等关键元素进行精确测定，确保符合材料标准（如ER8、ER9、AAR-M 107/M208等）。

  • 力学性能测试： 从轮辋、轮辐、轮毂部位取样，进行拉伸试验（屈服强度Rp0.2、抗拉强度Rm、延伸率A）、冲击试验（-20℃、-40℃下的夏比V型缺口冲击功KV2）、硬度测试（布氏HBW或里氏HL）。

  • 显微组织与晶粒度检验： 使用金相显微镜检查珠光体比例、铁素体形态、非金属夹杂物级别（如A、B、C、D、DS类）、晶粒度级别。确保无过烧、过热、异常组织（如马氏体白层）。

  • 无损检测（NDT）：

    • 超声波检测（UT）： 用于探测轮辋、轮辐、轮毂内部的冶金缺陷，如夹杂、缩孔、裂纹等。通常采用多通道自动探伤系统，探头频率常用2-5MHz。

    • 磁粉检测（MT）： 用于检测轮辋踏面、轮缘表面及近表面的裂纹缺陷，特别是疲劳裂纹。

    • 涡流检测（ET）： 对表面裂纹进行快速筛查，灵敏度高。

• 技术要点： 超声波检测需使用与钢轮声学特性匹配的耦合剂和参考试块校准灵敏度。金相取样部位和评判标准必须严格执行工艺规定。

1.3 性能与服役安全检测
此项目评估钢轮在模拟或实际工况下的综合性能。

• 关键项目：

  • 残余应力测试： 采用X射线衍射法或盲孔法测量轮辋踏面下不同深度的残余应力分布。合理的压应力分布有助于抵抗疲劳裂纹萌生。

  • 静平衡测试： 测量车轮的质量偏心，避免高速运行时产生不可接受的周期性激振力。

  • 旋转弯曲疲劳试验： 在专用试验机上模拟轮轨交变载荷，测定其疲劳极限，验证设计寿命。

  • 落锤/冲击试验： 评估车轮在极端冲击载荷下的抗断裂性能。

  • 在役车轮检测： 定期对运用中的车轮进行外形尺寸（特别是磨耗量）和表面裂纹（MT或涡流）的检测。

2. 各行业检测范围的具体要求

不同应用领域的钢轮，因其工况载荷、速度和安全等级差异，检测重点和容限各不相同。

2.1 铁路车辆车轮（含高速、机车、货车、客车）

• 标准体系： 国际铁路联盟（UIC）、欧洲标准（EN）、美国铁路协会（AAR）、中国铁路标准（TB）等。

• 具体要求：

  • 高速列车车轮（>200km/h）： 最高标准。侧重于材料的纯净度（低氧含量、严格控制夹杂物）、优异的抗滚动接触疲劳和抗热损伤性能、极佳的动平衡等级。需进行全面的超声波探伤和严格的残余应力剖面控制。

  • 机车与客车车轮： 强调综合性能。需进行常规的化学成分、力学性能、超声波和磁粉探伤。轮缘和踏面磨耗限值较为严格。

  • 货车车轮： 侧重重载下的韧性和抗磨损能力。对冲击韧性有明确要求，对内部缺陷的允许范围相对宽松但仍有明确界限。

2.2 工业车辆与工程机械车轮（如叉车、港口机械、矿山车）

• 标准体系： ISO、GB、以及大量制造商内部标准。

• 具体要求：

  • 承载能力与韧性： 极端负载和冲击工况下，对车轮的屈服强度、冲击功和硬度有特定匹配要求。

  • 抗磨损性： 面对恶劣路面，轮辋表面硬度是关键指标，常要求表面淬火处理并检测硬化层深度和硬度。

  • 检测重点： 力学性能、硬度分布、金相组织、表面及内部缺陷（UT/MT）是核心。尺寸公差相对铁路行业较宽。

2.3 汽车车轮（钢制轮辋）

• 标准体系： 国际标准（如ISO 3911）、各国车辆安全标准（如中国GB/T 5334、日本JIS VIA 502）。

• 具体要求：

  • 动态性能： 必须通过严格的动态弯曲疲劳试验和动态径向疲劳试验，模拟转弯和直线载荷，验证其耐久性。

  • 尺寸精度： 强调与轮胎的配合密封性（轮辋轮廓尺寸）和安装互换性（螺栓孔节圆直径、中心孔）。

  • 材料与工艺： 多为轧制钢板冲压焊接而成，需重点关注焊缝质量（超声波或射线检测）和涂层的防腐性能。

3. 检测仪器的原理和应用

3.1 尺寸检测仪器

• 车轮轮廓测量系统：

  • 原理： 采用非接触式激光位移传感器或结构光扫描技术，在车轮旋转一周时采集踏面与轮缘轮廓的海量点云数据。

  • 应用： 与标准轮廓进行自动比对，生成磨耗、直径差等报告，用于数控镟修或质量判定。

• 三坐标测量机（CMM）：

  • 原理： 通过探针接触工件表面，获取空间坐标点，通过软件构建几何元素并计算形位公差。

  • 应用： 精密测量轮毂孔、螺栓孔位、轮辐空间位置等关键安装尺寸。

3.2 无损检测仪器

• 多通道超声波探伤仪：

  • 原理： 利用压电晶片产生高频声波（>20kHz）传入工件，遇到缺陷或界面反射回波，通过分析回波幅度、位置和波形判断缺陷。

  • 应用： 配置纵波直探头和横波斜探头，对轮辋、轮辐进行全覆盖自动化扫描，检测内部缺陷。

• 数字化磁粉探伤机：

  • 原理： 对铁磁性工件磁化后，表面或近表面缺陷处磁力线逸出形成漏磁场，吸附磁粉形成目视可见的磁痕。

  • 应用： 用于轮缘、踏面、辐板孔周边等应力集中区域的表面裂纹检测。

• X射线残余应力分析仪：

  • 原理： 基于X射线衍射布拉格定律，测量晶格面间距的变化，通过弹性力学公式计算残余应力。

  • 应用： 无损测量轮辋表层以下应力梯度，评估工艺（如淬火、滚压）效果和疲劳性能。

3.3 材料分析仪器

• 直读光谱仪（OES）：

  • 原理： 样品在火花激发下气化，原子和离子发射特征光谱，通过光栅分光和光电倍增管检测，进行定量分析。

  • 应用： 炉前快速成分分析及成品化学成分复验。

• 金相显微镜与图像分析系统：

  • 原理： 利用光学放大观察制备好的试样表面，通过摄像头采集数字图像，利用软件进行组织识别、晶粒度评级和夹杂物分析。

  • 应用： 材料组织检验、脱碳层深度测量、夹杂物评级。

3.4 性能测试设备

• 液压伺服疲劳试验机：

  • 原理： 通过伺服液压系统对车轮试样施加程序控制的交变载荷。

  • 应用： 进行旋转弯曲疲劳、三点弯曲疲劳等试验，获取S-N曲线。
