卡箍检测详细技术内容

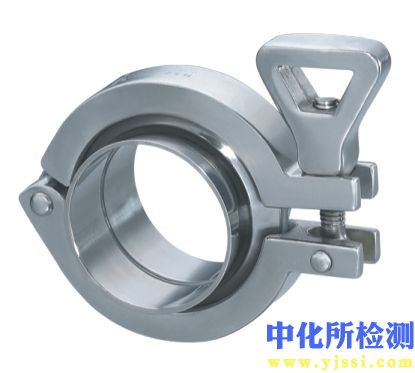

卡箍作为关键管道连接与紧固元件，其性能直接关系到流体输送系统的密封性、承压能力与长期可靠性。检测工作需依据严格的国际、国家及行业标准，如ISO、GB、ASTM、DIN、API等，覆盖从原材料到成品的全流程。

1. 检测项目分类及技术要点

卡箍检测可分为以下四大类，每类包含具体技术要点：

1.1 尺寸与几何精度检测

• 关键项目：内径/外径、带宽、带厚、螺栓孔中心距、总成闭合间隙、法兰平行度、圆周度。

• 技术要点：

  • 使用高精度数显卡尺（分辨率0.01mm）、千分尺、三坐标测量仪（CMM）进行多点测量，评估尺寸公差，通常要求关键尺寸公差在±0.1mm至±0.5mm范围内，具体取决于卡箍类型和公称尺寸。

  • 闭合间隙是核心指标，用于评估卡箍在额定扭矩下的紧固到位程度。需在标准扭矩下测量，间隙值需符合设计规范，通常要求均匀且小于规定最大值（如1.6mm）。

  • 法兰平行度影响密封均匀性，使用百分表或CMM检测，偏差通常需小于0.1mm。

1.2 材料与力学性能检测

• 关键项目：材料牌号鉴别、抗拉强度、屈服强度、硬度、延伸率、扭矩-压力关系、抗振动疲劳性能。

• 技术要点：

  • 材料分析：采用光谱分析仪（OES）或X射线荧光光谱仪（XRF）进行化学成分验证，确保符合标准（如304/316不锈钢、碳钢等）。

  • 力学测试：在万能材料试验机上进行拉伸试验，获取抗拉强度（通常不锈钢卡箍材料要求≥520 MPa）、屈服强度、延伸率（≥40%）等数据。

  • 硬度测试：使用洛氏（HRB/HRC）或维氏（HV）硬度计在卡箍带身多点测试，评估材料处理均匀性与强度，典型范围HRB 70-95。

  • 扭矩-压力测试：专用试验台模拟工况，在卡箍上施加标准扭矩（如M12螺栓对应40-50 N·m），测量其产生的抱紧力（径向力）及对应管道密封面的接触压力，验证其转换效率与线性关系。

  • 疲劳测试：在高频振动试验台上进行数百万次的循环振动测试，评估卡箍在模拟工况下的抗松动与抗疲劳能力。

1.3 表面质量与腐蚀防护检测

• 关键项目：表面缺陷（裂纹、毛刺、折叠）、表面粗糙度、涂层厚度、涂层附着力、盐雾试验（耐腐蚀性）。

• 技术要点：

  • 缺陷检测：目视检查结合磁粉探伤（适用于铁磁性材料）或液体渗透探伤（适用于所有材料），检测表面及近表面微观裂纹。

  • 涂层检测：使用涡流测厚仪或磁性测厚仪（根据基材选择）测量镀锌、达克罗、环氧等涂层厚度，误差需在±10%以内。采用划格法测试涂层附着力。

  • 耐腐蚀测试：依据ASTM B117或GB/T 10125标准，进行中性盐雾试验（NSS）。例如，镀锌层通常要求≥96小时无红锈，高品质不锈钢或特殊涂层要求≥240小时甚至更高。

1.4 密封性能与功能测试

• 关键项目：气密性试验、水压爆破试验、振动工况下的泄漏测试。

• 技术要点：

  • 气密性试验：将卡箍安装在标准管道上，在密封腔内充入规定压力（如0.6 MPa）的洁净空气或氮气，保压3-5分钟，通过压力衰减法或浸水法检测泄漏，允许压降有严格标准。

  • 液压/爆破试验：逐步增加水压直至系统失效（泄漏或卡箍永久变形），记录最大承压值。工作压力通常为爆破压力的1/4至1/6。

  • 动态密封测试：在施加压力（气压或水压）的同时，对管路系统施加特定频率和振幅的振动，监测整个过程中是否发生泄漏。

2. 各行业检测范围的具体要求

不同应用领域因工况差异，对卡箍检测的侧重点和标准严格程度有显著区别。

2.1 汽车行业（燃油、制动、涡轮增压管路）

• 核心要求：极高的振动疲劳寿命、耐介质腐蚀、精确的扭矩-压力性能。

• 具体要求：

  • 材料：普遍采用300系列不锈钢，高强度应用使用特种合金。

  • 疲劳测试：需通过高达1000万次以上的高频振动测试（如SAE J1453标准）。

  • 环境模拟：进行耐燃油、耐制动液、耐机油及高低温循环（-40°C至+150°C）测试。

  • 清洁度：对颗粒物污染有严格控制，尤其用于燃油管路时。

2.2 航空航天与军工

• 核心要求：极端可靠性、轻量化、宽温域适应性、材料可追溯性。

• 具体要求：

  • 标准遵从：严格符合MIL-DTL-27427、MS、NAS等军用标准或AS/EN航空航天标准。

  • 材料与工艺：广泛使用钛合金、A-286等高强度耐热合金。所有热处理和表面处理批次需可追溯。

  • 检测全面性：需进行100%尺寸检测、渗透探伤及X光检查内部缺陷。

  • 性能测试：涵盖超高/低温、真空、高过载振动等极端环境模拟测试。

2.3 能源与化工（石油、天然气、化工管道）

• 核心要求：高承压能力、耐应力腐蚀开裂（SCC）、耐化学侵蚀、防火性能。

• 具体要求：

  • 压力等级：严格按ANSI/ASME B16.5或API标准划分（如150psi至2500psi），爆破安全系数高。

  • 材料选择：针对酸性环境（含H₂S）需使用NACE MR0175/ISO 15156标准认可的抗硫材料。

  • 腐蚀测试：除标准盐雾试验外，可能需进行硫化氢应力腐蚀（SSC）测试、点腐蚀试验。

  • 防火测试：部分应用需通过ISO 19921等标准的耐火测试，保证火灾情况下一定时间内不失效。

2.4 船舶与海洋工程

• 核心要求：卓越的耐盐雾腐蚀能力、抗海水侵蚀、耐高压。

• 具体要求：

  • 防护涂层：普遍要求重防腐涂层（如厚层锌镍合金、环氧涂层），盐雾试验时间通常≥500小时。

  • 材料：广泛使用316/316L不锈钢或更高等级的海洋级合金。

  • 压力测试：测试压力常为工作压力的1.5倍，且需进行长期循环压力测试。

3. 检测仪器的原理和应用

3.1 几何尺寸测量仪器

• 三坐标测量仪（CMM）：原理：通过探针接触工件表面，获取空间三维坐标点，经软件计算形成几何元素并评估尺寸、形位公差。应用：用于卡箍的轮廓度、位置度、空间几何尺寸的精密检测，特别适用于复杂轮廓和批量检测的程序化作业。

3.2 材料分析仪器

• 直读光谱仪（OES）：原理：样品作为电极，在高压火花激发下，元素原子发出特征谱线，通过光栅分光、光电倍增管检测特定波长强度，进行定量分析。应用：快速、准确地对卡箍原材料进行化学成分牌号鉴定和杂质元素控制。

• X射线荧光光谱仪（XRF）：原理：利用X射线激发样品原子，测量其释放的次级（荧光）X射线能量与强度进行定性定量分析。应用：适用于快速无损的材料筛选和涂层成分分析。

3.3 力学性能测试设备

• 微机控制万能材料试验机：原理：伺服电机或液压驱动加载装置，搭配高精度力值传感器和变形测量装置，按照预设程序对试样进行拉伸、压缩、弯曲等测试，实时记录力-位移曲线。应用：用于卡箍带材或模拟试样的拉伸试验，获取屈服强度、抗拉强度、延伸率等关键数据。

• 专用扭矩-压力试验台：原理：通过精密扭矩扳手或伺服电机对卡箍螺栓施加标准扭矩，同时通过下方或侧方的压力传感器（如应变片式）测量卡箍产生的径向抱紧力。应用：直接验证卡箍的紧固效率与性能一致性，是功能符合性测试的核心设备。

3.4 表面与无损检测设备

• 盐雾试验箱：原理：在密闭箱体内，将氯化钠溶液雾化喷洒，形成均匀的腐蚀性盐雾环境，通过控制浓度、温度、pH值和试验时间来加速腐蚀过程。应用：评估卡箍涂层或基材的长期耐腐蚀性能，是防护质量的关键验证手段。

• 涡流涂层测厚仪：原理：探头产生高频交变磁场，在导电基体（如钢）中感应出涡流，其振幅和相位受表面非导电涂层（如环氧、塑料）厚度影响，通过校准计算厚度。应用：快速、无损测量非磁性涂层厚度。对于镀锌等涂层，则使用磁性测厚仪（磁吸力原理或磁感应原理）。

3.5 密封性能测试设备

• 气密性检漏仪：原理：主要采用压力衰减法。向被测工件充气至设定压力，切断气源后，高精度差压传感器监测规定时间内压力的微小下降，以此判断是否存在泄漏及其速率。应用：用于卡箍总成在管道上的快速、定量密封性检测，灵敏度高。
