抗扭曲弯挠性测试技术详述

1. 检测项目分类及技术要点

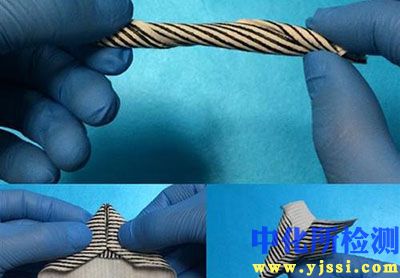

抗扭曲弯挠性测试是评估材料、部件或成品在承受扭转、弯曲及挠曲复合应力时性能的关键试验。主要检测项目可分为以下几类：

• 1.1 扭转刚度与强度测试

  • 技术要点：测定试样在纯扭转载荷下抵抗变形的能力（刚度）及至失效前的最大承载能力（强度）。关键参数包括扭转角度、扭矩、剪切模量及断裂扭力。需严格控制加载速率、试样夹持对中精度，避免产生附加弯矩。

• 1.2 往复弯曲疲劳测试

  • 技术要点：评估材料在反复弯曲应力下的耐久性。重点关注弯曲半径、弯曲角度、往复频率及循环次数至失效的关系。需模拟实际工况下的应力模式（如三点弯曲、四点弯曲、U型弯曲），并监控裂纹萌生与扩展。

• 1.3 挠曲弹性与塑性测试

  • 技术要点：区分试样在挠曲载荷卸载后恢复原状的能力（弹性）或产生永久变形的程度（塑性）。通过载荷-挠度曲线计算挠曲模量、屈服点及最大挠度。确保支点跨距符合标准（通常为试样厚度的16倍），加载头半径需标准化以避免应力集中。

• 1.4 复合应力弯扭测试

  • 技术要点：同步施加弯曲与扭转载荷，以模拟更复杂的实际受力状态。需精确控制弯曲力与扭矩的比例、相位差及加载路径。数据分析需结合多轴应力准则。

2. 各行业检测范围的具体要求

• 2.1 线缆与光纤行业

  • 要求：依据IEC 60811-1-4、GB/T 2951等标准，对绝缘和护套材料进行常温及低温下的弯曲试验、扭转变形试验。例如，线缆常需进行反复弯曲（如±90°或±180°）数千至数万次不断裂测试，并监测电气性能连续性。光纤需进行微弯敏感性和宏弯损耗测试，弯曲半径可小至5-15mm。

• 2.2 印刷电路板与柔性电子行业

  • 要求：遵循IPC-TM-650、IEC 60335-1等标准。对柔性印刷电路板进行动态挠曲疲劳测试，弯曲半径可达0.5-3mm，循环次数要求高达百万次。同时需进行扭曲测试，评估导体线路及焊点在扭转载荷下的完整性，扭转角度通常为±180°至±360°。

• 2.3 医疗器械（如导管、导丝）

  • 要求：依据ISO 10555、ASTM F2606等标准。导管需进行尖端挠曲定型测试、主体抗弯曲性测试（如三点弯曲测定弯曲力）及抗扭结测试（模拟在血管中受压扭曲而不完全闭塞的能力）。导丝等组件需测试扭转传递效率（通常要求≥90%）和断裂扭转圈数。

• 2.4 汽车与航空航天（线束、连接器、复合材料构件）

  • 要求：遵循ISO 6722、USCAR-2、BAC 5013等规范。汽车线束需进行高低温环境箱内的弯曲和扭转振动疲劳测试。复合材料构件需评估其在弯扭耦合载荷下的极限强度和屈曲行为，关注其各向异性特性。

• 2.5 金属材料与紧固件

  • 要求：依据ASTM A938（钢丝扭转测试）、ISO 898-1（螺栓紧固件扭矩测试）等。金属丝材常进行单向或往复扭转直至断裂，记录扭转圈数，评估其塑性均匀性。螺栓需进行扭矩-预紧力关系测试及破坏性扭矩测试。

3. 检测仪器的原理和应用

• 3.1 扭转试验机

  • 原理：采用伺服电机驱动精密减速机构，带动一端夹头旋转，对试样施加扭矩。另一端通过扭矩传感器固定或反向旋转，构成刚性或相对扭转。系统实时高精度测量扭矩、扭转角及轴向力（若存在）。

  • 应用：适用于金属丝材、棒材、钻杆、传动轴、小型结构件等的扭转刚度、强度及疲劳测试。

• 3.2 弯挠试验机（万能材料试验机配置弯曲夹具）

  • 原理：在万能试验机框架上，安装三点弯曲或四点弯曲夹具。通过作动器向下施加载荷于试样中心或两个加载点上，下部的两个支撑点提供反力。载荷传感器和位移传感器分别测量力和挠度。

  • 应用：广泛用于塑料、复合材料、金属板材、涂层、纺织品等的静态弯曲性能测试。

• 3.3 往复弯曲疲劳试验机

  • 原理：通过曲柄连杆、偏心轮或伺服驱动机构，使夹具或导轮做规律性往复运动，驱使试样在特定半径的模具或滚轮上进行反复弯曲。配备计数器记录循环次数，并可集成光学或声学传感器检测断裂。

  • 应用：专门用于线缆、线材、带材、柔性印刷电路板的动态弯曲寿命测试。

• 3.4 复合弯扭多功能试验系统

  • 原理：集成正规的扭转作动器与弯曲作动器，或采用多轴伺服驱动技术，在一个试验空间内实现对试样的拉、压、弯、扭、剪等多自由度复合加载。由多通道控制器协调各轴运动与载荷，实现复杂路径与波形的加载。

  • 应用：主要用于航空航天复合材料、生物医学植入物、汽车万向节等高价值、高可靠性部件的高级力学性能验证。

• 3.5 关键测量与辅助装置

  • 非接触式应变测量系统（如数字图像相关技术DIC）：用于全场测量复杂弯扭变形下的应变分布，尤其适用于各向异性或非均匀材料。

  • 环境箱：集成于试验机，提供高温、低温、湿度或液体浸泡等测试环境，评估环境因素对抗弯扭性能的影响。

  • 原位监测设备：如集成在弯曲测试中的四探针电阻测量仪（用于监测导体连续性），或光纤光栅传感器（用于植入复合材料内部测量应变）。
