三综合试验是综合温度、湿度和振动三个环境应力的可靠性试验，用于评估产品在复杂、耦合环境下的性能与可靠性。其核心在于模拟真实环境中的多应力协同作用，而非单一应力的简单叠加。

1. 检测项目分类及技术要点

三综合试验主要分为两大类：综合环境可靠性试验和综合环境应力筛选（ESS）。

（1） 综合环境可靠性试验

• 目的：验证产品在设计寿命期内，在预期综合环境条件下的性能及可靠性指标，发现设计缺陷。

• 技术要点：

  • 应力施加：同时施加温度（含高低温、温度变化）、湿度（恒定或循环）和振动（正弦扫频、随机或混合模式）应力。三者必须精确同步，确保在设定的温湿度剖面内，振动条件按程序执行。

  • 剖面制定：试验剖面基于产品寿命周期环境剖面（如GJB 150A、MIL-STD-810G/H、IEC 60068-2等标准）制定。需明确温度范围、变化速率、驻留时间、湿度范围、振动谱型、量级、轴向及时间。

  • 响应监测：试验过程中需对产品进行实时功能监测和性能测量，记录失效时间、模式和条件。

  • 失效判据：明确的功能性能退化或失效标准。

（2） 综合环境应力筛选（ESS）

• 目的：在产品出厂前，施加高于正常使用环境但低于设计极限的应力，以激发和剔除制造过程中引入的潜在缺陷（如工艺缺陷、元件瑕疵）。

• 技术要点：

  • 应力选择：通常采用快速温度变化率（如15°C/min以上）、高湿度及宽频随机振动。应力水平高于可靠性试验但时间较短。

  • 缺陷激发：重点在于利用不同材料热膨胀系数差异（热应力）与振动应力的叠加，激发焊点裂纹、虚焊、接触不良等间歇性故障。

  • 无故障运行（RTO）：筛选后通常要求进行一段时间的无故障运行测试，以确认缺陷已剔除。

通用技术要点：

• 耦合效应控制：确保试验箱内温场、湿场均匀，且振动台的运动不会干扰温湿度传感器的读数及箱内环境均匀性。

• 样品安装：夹具设计需保证振动传递特性，同时尽量减少对样品周围气流和热交换的阻碍。

• 安全保护：设置多重安全限值（如温度超限、振动量级超限、样品故障），确保自动保护。

2. 各行业检测范围的具体要求

不同行业因产品使用环境、可靠性要求及标准体系不同，对三综合试验的具体参数要求差异显著。

• 航空航天与国防军工：

  • 标准：主要依据MIL-STD-810H、GJB 150A、GJB 1032（针对电子产品应力筛选）、RTCA DO-160等。

  • 要求：环境条件极端且复杂。温度范围常为-55°C至+70°C以上，温度变化速率要求高；振动谱型复杂，包含正弦扫频（寻找共振点）和高量级随机振动（模拟飞行噪声、气动湍流等）；湿度常结合高低温循环进行。强调任务剖面模拟和耐久性考核。

• 汽车电子与零部件：

  • 标准：主要依据ISO 16750、IEC 60068-2（通用）、各大整车厂企业标准（如VW 80000、Ford、GM等）。

  • 要求：注重模拟发动机舱、底盘、车载信息娱乐系统等不同安装位置的环境。温度范围常见-40°C至+85°C（或更高），湿度常与高温结合（如40°C/93%RH）。振动多采用道路谱随机振动，或基于实际测量数据编辑的疲劳损伤谱。试验周期与汽车设计寿命（如15年/24万公里）相关联。

• 轨道交通：

  • 标准：主要依据IEC 61373（振动冲击）、EN 50155（机车车辆电子装置）、GB/T 25119等。

  • 要求：振动条件突出长寿命、高强度的特点，包括功能性随机振动和长期耐久性随机振动。温湿度范围依据设备安装位置（车体内、车体下、转向架）严格分级，并考虑冷凝、结冰等情况。

• 电子产品与通信设备：

  • 标准：常用Telcordia GR-63（NEBS）、Bellcore、ETSI、IEC 60068-2系列等。

  • 要求：通信设备注重机房环境模拟（如温度循环+湿度+振动），NEBS要求包括地震抗力测试（高强度低频正弦扫频）。消费电子则更注重加速寿命测试，采用高变化率的温度循环（如-40°C至+85°C，变化率>10°C/min）结合随机振动。

• 船舶与海洋工程：

  • 标准：依据IEC 60068-2、GJB 4、、DNV等船级社规范。

  • 要求：高温高湿环境模拟突出，盐雾腐蚀常作为独立或前后续试验。振动需考虑舰船发动机、波浪冲击等引起的低频、高位移振动。

3. 检测仪器的原理和应用

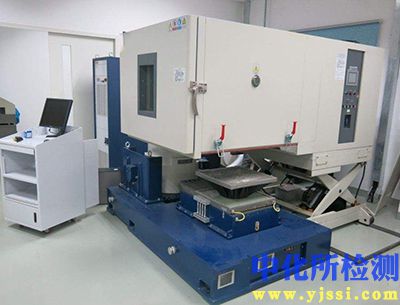

三综合试验系统主要由三大部分集成：振动台系统、温湿度试验箱系统、综合控制与监测系统。

• 振动台系统：

  • 原理：主流采用电磁振动台。其原理是通电导体（动圈）在恒定磁场中受到电磁力（洛伦兹力）作用而产生运动，驱动作动筒和安装夹具/样品按设定规律振动。控制器生成驱动信号，功率放大器提供电流。

  • 应用：根据推力大小（几kN到数百kN）选择。需具备随机、正弦、冲击、经典波形再现及路谱再现能力。在三综合系统中，振动台通常水平安装并穿透试验箱底板，动圈与箱体间采用柔性密封件连接，以保证振动传递并维持箱内环境密封。

• 温湿度试验箱系统：

  • 原理：

    • 制冷：多采用机械压缩式制冷循环（如复叠式），实现快速降温和低温维持。

    • 加热：采用电阻丝加热。

    • 加湿：通常使用锅炉蒸汽加湿或超声波加湿。

    • 除湿：采用制冷蒸发器表面冷凝除湿，或干燥空气置换。

  • 应用：箱体需特殊设计以适应振动传递。内部风道采用顶部送风、底部回风，风机需做动平衡并耐受振动。内壁结构需坚固，隔热材料需防脱落。传感器（Pt100等）布置需避开振动节点，确保读数稳定。

• 综合控制与监测系统：

  • 原理：这是三综合试验的核心。系统集成温湿度控制器和振动控制器，通过上层软件实现协同控制。采用时间或事件（如达到某一温度点）作为同步点，精确编排三者的时间-应力关系曲线。

  • 应用：

    • 控制：根据预设剖面，同步发送指令给各子系统，并实时调节以补偿因振动发热等带来的干扰。

    • 监测：采集箱内环境数据（多路温湿度）、振动控制反馈信号（加速度计）、及产品本身的性能参数（通过穿墙电连接器引入）。

    • 安全与记录：持续记录所有数据，并在任何参数超限或样品失效时执行预设的安全操作（如暂停、停机、报警）。

通过上述系统的精密集成与协同工作，三综合试验能够真实、可重复地再现产品所面临的复杂环境，为产品的可靠性设计验证、质量提升和故障分析提供至关重要的数据支持。
