低倍组织检验详细技术内容

一、检测项目分类及技术要点

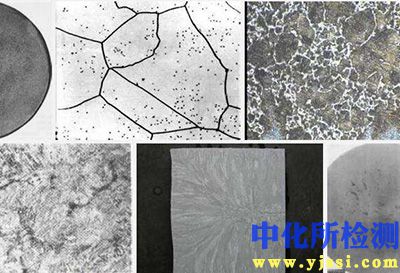

低倍组织检验主要通过在低放大倍数（通常为1×至50×）下，观察材料或零件的宏观组织、缺陷及结构形貌。根据检验目的和方法，主要分为以下几类：

1. 酸蚀检验

   • 技术要点：选择适当的酸蚀剂（如热酸蚀、冷酸蚀）、控制蚀刻温度、时间及溶液浓度。热酸蚀（如钢样在1:1盐酸水溶液，70±10°C，15-40分钟）常用于显示宏观偏析、疏松、缩孔、裂纹、流线等。冷酸蚀（如使用含氯化铜、盐酸、乙醇的溶液）用于大型或不便于热蚀的试样。蚀刻后需立即用清水、碱水中和并干燥，防止过腐蚀。

2. 断口检验

   • 技术要点：通过宏观断口评估材料的断裂性质（韧性、脆性、疲劳等）、缺陷位置（白点、夹杂、内裂）及晶粒大小。需注意断口制备方法（如冲击、压断、锯切）应尽可能保持原始形貌，避免人为损伤。观察重点包括纤维区、放射区、剪切唇的形态及比例。

3. 塔形车削发纹检验

   • 技术要点：主要用于评估钢材（特别是合金结构钢、轴承钢）的发纹（细长非金属夹杂物或孔隙）敏感性。试样按标准（如GB/T 15711）车削成具有三个不同直径的阶梯状圆柱，随后进行酸蚀。精确记录每个阶梯上的发纹数量、长度及分布，是评估材料纯净度的关键。

4. 硫印检验

   • 技术要点：利用硫酸与钢中硫化物（主要为MnS）反应生成硫化氢，硫化氢再与印相纸上的溴化银反应生成棕褐色硫化银沉淀，以显示硫的分布。技术关键包括：印相纸在2-5%硫酸溶液中充分浸润、试样表面光洁度（Ra≤0.8μm）、压印时间（1-3分钟）、定影及水洗。用于评估硫偏析、铸锭凝固模式。

5. 枝晶腐蚀检验

   • 技术要点：针对铸件、焊缝或定向凝固/单晶高温合金，使用特定腐蚀剂（如对于铝合金，常用10%NaOH水溶液；对于高温合金，常用盐酸+过氧化氢+水混合液）显示枝晶臂间距、生长方向及结晶形态，评估凝固质量。

二、各行业检测范围的具体要求

1. 钢铁冶金行业

   • 钢坯/铸锭：依据GB/T 226、ASTM E340等标准。重点检验中心疏松、中心缩孔、皮下气泡、夹杂物、偏析（中心、方框、点状偏析）的严重程度，并按相应评级图（如GB/T 1979）进行评级。连铸坯还需检验角部裂纹、中间裂纹、鼓肚等缺陷。

   • 大型锻件（轴类、模块）：除一般缺陷外，重点检验流线分布是否合理、有无锻造裂纹、折叠、白点等。取样位置通常为横向截面，包含从表面到中心的完整区域。

   • 无缝钢管：检验内容与钢坯类似，但试样通常为横截面和纵向截面，以检查内外壁缺陷及穿孔流线。

2. 有色金属行业

   • 铝合金铸锭/铸件：依据GB/T 3246.1、ASTM E155等。主要检验气孔、缩松、夹杂、冷隔、晶粒粗大、羽毛状晶等缺陷。常用碱蚀或混合酸蚀。

   • 铜及铜合金：检验气孔、缩孔、夹渣、裂纹及反偏析等。常用硝酸、盐酸和重铬酸钾的混合溶液蚀刻。

   • 钛及钛合金：检验α相区、β相区的宏观组织、缺陷及污染层（如α脆化层）。蚀刻剂常用氢氟酸、硝酸和水的混合液（如Kroll试剂）。

3. 增材制造（3D打印）行业

   • 依据ASTM F2921、ISO/ASTM 52907等。重点检验沉积层间的结合质量、未熔合、气孔（尤其是匙孔气孔）、裂纹、球化现象及宏观结构均匀性。取样方向需平行和垂直于建造方向。

4. 焊接行业

   • 焊缝低倍检验依据GB/T 26955、ISO 17639等。取样为焊缝横截面，经磨抛腐蚀后，检验焊缝熔深、熔合线形貌、焊道层间结构、是否存在裂纹、未焊透、未熔合、气孔、夹渣等宏观缺陷。

三、检测仪器的原理和应用

1. 体视显微镜

   • 原理：由正规的左右光路组成，为双眼提供具有立体感的放大图像。采用伽利略光学系统，放大倍数连续可调，工作距离长，景深大。

   • 应用：是低倍组织检验的核心设备。用于直接观察酸蚀、断口、硫印等试样，进行缺陷定性、定位及初步定量分析（如测量缺陷尺寸、晶粒度）。常配备环形LED光源以获得均匀照明，并可连接数码相机进行图像采集。

2. 宏观照相系统

   • 原理：由高分辨率数码相机、专用微距镜头、均匀照明光源（如LED面板光、穹顶光）和稳固支架组成。通过优化光照角度和均匀度，确保大视野下图像无畸变、无眩光，细节清晰。

   • 应用：对整个试样截面或大面积区域进行高清晰度记录，用于存档、远程评审及计算机图像分析（如通过灰度分析评估偏析程度）。

3. 数字图像分析系统

   • 原理：将采集到的宏观图像输入计算机，利用专用软件（如Image-Pro Plus, AxioVision）进行图像处理（增强对比度、去噪、二值化）和定量分析。

   • 应用：可自动或半自动地统计缺陷（如疏松、气孔）的数量、面积、周长、当量直径，测量枝晶臂间距，评估硫印照片中的灰度分布以量化硫偏析指数，大幅提高分析的客观性和效率。

4. 金相试样切割机与镶嵌机

   • 原理：切割机利用高速旋转的砂轮片或金刚石切割轮进行取样；热镶嵌机通过加热加压使镶嵌料（如酚醛树脂）固化包埋试样。

   • 应用：制备符合观察要求的试样。对于低倍试样，通常不需要镶嵌，但边缘检测或细小试样需镶嵌保护。切割需采用慢速、冷却良好的方式，避免热影响或变形引入假象。

5. 磨抛机与腐蚀装置

   • 原理：通过一系列由粗到细的砂纸/磨盘的机械磨削及抛光液的抛光，获得光滑无划痕的试样表面。腐蚀装置（如浸蚀槽、滴管）用于精确控制腐蚀过程。

   • 应用：为酸蚀检验提供标准化的表面准备。试样表面光洁度（通常要求抛光至Ra 0.4-0.8μm）直接影响酸蚀效果的均匀性和清晰度。
