液压拉力试验技术内容

1. 检测项目分类及技术要点
液压拉力试验是通过液压驱动对试样施加轴向拉伸载荷，直至其断裂或达到预定变形，从而测定材料或构件力学性能的试验方法。主要检测项目与技术要点如下：

1.1 主要检测项目

• 强度指标测定：

  • 抗拉强度 (Rm)：试样在断裂前承受的最大工程应力。计算公式：Rm = Fm / S0，其中Fm为最大力，S0为原始横截面积。此为必测核心指标。

  • 上屈服强度 (ReH) 和下屈服强度 (ReL)：对于具有明显屈服现象的金属材料，分别对应力-延伸曲线上首次下降前的最高点和屈服期间不计初始瞬时效应时的最低点应力。

  • 规定塑性延伸强度 (Rp)：如Rp0.2，表示产生0.2%塑性延伸率时的应力。适用于无明显屈服点的材料。

  • 规定总延伸强度 (Rt)：如Rt0.5，表示产生0.5%总延伸率时的应力。

• 塑性指标测定：

  • 断后伸长率 (A)：试样拉断后，标距的残余伸长与原始标距的百分比。测量需精确对合断裂试样。

  • 断面收缩率 (Z)：试样拉断后，颈缩处横截面积的最大缩减量与原始横截面积的百分比。对圆形横截面试样尤为重要。

• 专用构件性能测试：

  • 紧固件机械性能：测试螺栓、螺钉、螺杆的保证载荷、楔负载强度、脱碳层等。

  • 线材缠绕与扭转：评估线材承受缠绕变形和塑性变形的能力。

  • 粘结锚固力测试：测定钢筋与混凝土之间或结构胶粘剂的粘结滑移性能。

1.2 关键技术要点

• 速率控制：严格遵循标准（如ISO 6892-1、ASTM E8/E8M、GB/T 228.1）中的应力速率、应变速率控制方法，特别是在测定ReH、ReL和Rp时，速率敏感性高。

• 引伸计应用：测定屈服强度、规定延伸强度及弹性模量时必须使用高精度引伸计，标距和精度等级需满足标准要求。

• 试样制备：试样加工需避免过热或冷作硬化影响性能。原始横截面积的测量精度直接决定强度结果准确性。

• 对中与夹持：确保试样轴向受力，减少弯曲应力。使用球面自对准夹头或精密对中装置，夹持力应足够防止滑移且不造成试样过早损坏。

• 数据处理：原始数据需根据标准进行修约，结果报告需明确试验条件（如速率控制模式、试样类型、引伸计标距等）。

2. 各行业检测范围的具体要求

2.1 金属材料（基础与核心应用）

• 标准依据：ISO 6892系列，ASTM E8/E8M， GB/T 228.1等。

• 具体要求：试样形状、尺寸、平行长度、过渡圆弧严格按标准制备。重点区分不同金属（如钢、铝、铜、高温合金）的试验速率要求。对于薄板，需注意使用带头或带肩试样防止夹持处断裂。

2.2 建筑工程

• 钢筋/预应力钢绞线：除测定Rm、ReL、A外，需进行最大力总延伸率 (Agt) 测试，使用不低于1级引伸计。依据GB/T 1499.1、GB/T 1499.2、ASTM A615等。

• 预应力锚具、夹具：进行静载锚固性能试验，测定效率系数（实际/理论极限拉力）和总应变。依据GB/T 14370、FIP建议等。

• 钢结构连接：高强螺栓连接副需进行扭矩系数、轴向拉力及保证载荷试验。

2.3 电线电缆与线材

• 导体（铜、铝）：测试抗拉强度及断裂伸长率。软态导体注重伸长率，硬态导体注重强度。依据GB/T 4909.3、IEC 60228等。

• 钢丝、钢绞线（用于缆索、架空地线）：测定整绳破断拉力、屈服强度、伸直性及扭转性能。依据GB/T 3428、ISO 3178等。

2.4 汽车工业

• 零部件测试：安全带织带、安全钩、连接件需进行动态或静态破坏拉力试验。依据GB 14166、ISO 102等。

• 材料测试：车身用钢板、铝合金除常规性能外，常需测定加工硬化指数 (n值) 和塑性应变比 (r值)，涉及带引伸计的多点数据采集。

2.5 航空航天

• 标准依据：常采用更严苛的行业标准，如AMS、MIL标准及NASA相关规范。

• 具体要求：对高温合金、钛合金、复合材料等进行室温及高温（配合环境箱）拉伸试验。对数据分散性要求极高，需进行统计过程控制。试样制备和仪器校准要求最为严格。

2.6 高分子材料与复合材料

• 标准依据：ISO 527系列，ASTM D638等。

• 具体要求：速率控制更为关键，结果对速率敏感。需使用非接触式视频引伸计或接触式大标距引伸计测量应变。复合材料需区分测试纤维方向（0°、90°）性能，并报告破坏模式。

3. 检测仪器的原理和应用

3.1 系统组成与工作原理

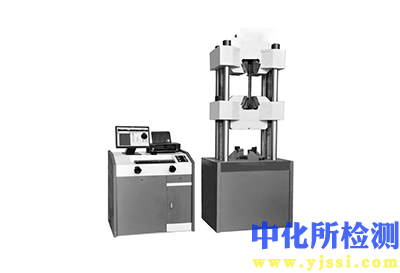

液压拉力试验机核心系统为电液伺服控制系统，其工作原理如下：

1. 动力与执行单元：电机驱动液压泵产生高压油，通过伺服阀控制油液流量与方向，驱动作动缸（油缸）中的活塞产生往复运动，从而对与活塞杆连接的夹头施加拉力。

2. 伺服控制单元：闭环反馈控制是核心。力传感器、位移传感器（如LVDT）或引伸计实时测量载荷、活塞位移或试样应变，并将信号反馈给控制器。控制器比较测量值与设定值（指令信号），通过调节伺服阀开度来精确控制输出，实现力、位移或应变的闭环控制。

3. 数据采集与处理单元：高精度放大器将传感器信号放大，高速A/D转换器进行采集，计算机软件实时显示力-位移/应变曲线，并依据内置算法和标准自动计算各项性能参数。

3.2 关键部件应用

• 主机机架：高刚性框架（通常为双立柱或四立柱）承受试验反力。

• 作动缸：核心驱动部件，其密封性能、活塞杆导向精度和内置位移传感器（LVDT）精度直接影响性能。

• 伺服阀与泵站：伺服阀的响应频率和分辨率决定控制品质。泵站需提供稳定、洁净的油源。

• 夹持装置：根据试样类型选用，如楔形夹头（通用金属）、螺纹夹具（紧固件）、线材专用夹具、平推夹具（板材）等。高温试验需配相应耐高温夹块。

• 测量系统：

  • 力传感器：安装在移动横梁或基座上，量程选择应使试验力处于其满量程的20%-80%之间。

  • 引伸计：接触式引伸计（轴向、双轴）用于大多数金属试验。非接触式视频引伸计或激光引伸计适用于易打滑、低刚度或高温环境下的试样。

• 附件：

  • 高温/低温环境箱：用于材料在不同温度下的力学性能测试。

  • 大变形测量装置：如滑轮引伸计，用于断裂后仍连接的大变形测量。

3.3 仪器选型与校准

• 容量选择：依据预期最大试验力，留有适当余量（如20%）。

• 精度等级：通常为0.5级或1级，依据ISO 7500-1或ASTM E4标准进行力值校准，依据ISO 9513或ASTM E83进行引伸计校准。校准周期一般不超过12个月。

• 控制模式：需具备力、位移、应变（引伸计反馈）三种基本控制模式及平滑切换功能。

• 软件功能：应满足相关标准试验方法要求，具备参数自定义、多级试验程序设定、数据导出及安全保护功能。
