抗冲击试验的详细技术内容

1. 检测项目分类及技术要点

抗冲击试验根据载荷施加的速度、方式和目的，主要分为以下几类：

1.1 摆锤冲击试验

• 技术要点： 测量材料在高速弯曲载荷下的韧性，评估其抵抗裂纹扩展的能力。关键参数包括冲击能量（通常为2J至300J）、摆锤初始扬角（通常150°）、冲击速度（通常3.0m/s至5.5m/s）以及试样缺口类型（如夏比V型、U型缺口，伊佐德缺口）。试验结果为冲击吸收能量（KV2, KU2）、侧膨胀值（LE）和纤维断面率（FATT）。

• 执行标准： ISO 148-1， ASTM E23， GB/T 229。

1.2 落锤冲击试验

• 技术要点： 模拟重物自由落体对板材、构件或产品的冲击。重点关注试样的整体抗冲击性能和失效模式。关键参数包括落锤质量（通常0.5kg至100kg以上）、跌落高度（可调，以控制冲击能量）、冲头形状（半球形、楔形等）以及试样夹持方式。通过测定使50%试样发生失效的冲击能量（F50）或直接观测破裂临界能量来评价。

• 执行标准： ASTM D7136（复合材料）， ASTM D5420（GE塑料落锤试验）， GB/T 6803（铁素体钢的无塑性转变温度落锤试验）。

1.3 高速冲击试验

• 技术要点： 采用气动或液压发射装置，使弹体或冲头以更高速度（通常>10m/s，可达数百米/秒）冲击试样。用于评估材料在极端动态载荷下的行为，如弹道冲击、鸟撞等。需精确测量冲击速度、力-时间曲线、能量吸收和损伤形貌。常与高速摄像系统同步以分析冲击过程。

• 执行标准： ISO 6603-2（塑料）， SAE J2749（液压管路）， MIL-STD-662F（装甲弹道试验）。

1.4 包装件跌落试验

• 技术要点： 评估运输包装件在遭受垂直跌落时的保护能力。根据产品重量、流通环境确定跌落高度（如ISTA、ASTM D5276规定）和跌落姿态（角、棱、面）。需监控包装内容物在冲击前后的状态和功能完整性。

• 执行标准： ISTA系列， ASTM D5276， GB/T 4857.5。

1.5 设备外壳的抗冲击试验（IK代码）

• 技术要点： 依据IK代码（IEC 62262， GB/T 20138）评价电气设备外壳对外部机械冲击的防护等级。使用规定质量和材质的摆锤或弹簧锤，以特定的冲击能量（从IK01 0.14J至IK10 20J）冲击外壳表面。试验后评估外壳的变形、裂纹及内部部件的功能。

• 执行标准： IEC 62262。

通用技术要点：

• 试样制备： 严格的尺寸公差和缺口加工精度至关重要，尤其是对于摆锤冲击试样。

• 温度控制： 材料韧性对温度敏感，需在特定温度（如23℃±2℃标准环境，或-40℃、-60℃等低温）下进行试验，并配备恒温槽。

• 数据校准： 定期对冲击机的摩擦损失、升角损失进行校准，确保能量读数准确。

2. 各行业检测范围的具体要求

2.1 金属材料与结构

• 要求： 重点关注低温韧性、韧脆转变温度（DBTT）。例如，船用钢板、压力容器用钢、油气管道钢等，通常要求在-20℃、-40℃甚至-60℃下，夏比V型缺口冲击吸收能量不低于特定值（如27J、40J等）。航空航天领域常用仪器化摆锤冲击获取力-位移曲线，分析动态断裂韧性（KId, JId）。

2.2 高分子材料与复合材料

• 要求： 除标准简支梁/悬臂梁冲击外，更注重缺口敏感性评估和层合板的抗冲击后压缩强度（CAI）测试。汽车内饰件要求满足头部碰撞（Head Impact）的特定能量吸收曲线。塑料管材、管件需进行落锤冲击（TUP）测试以确定其低温脆性。

2.3 汽车工业

• 要求： 涵盖材料、零部件和整车多个层级。保险杠、车门防撞梁等部件需进行高速碰撞试验；安全气囊、转向柱等需满足动态冲击法规（如FMVSS）；内外饰件需进行环境温度下的冲击试验。试验条件严格模拟实际碰撞工况。

2.4 电子电器行业

• 要求： 主要依据IK代码进行外壳防护测试。消费类电子产品（如手机）还需进行重复微跌试验、滚筒跌落试验以模拟日常使用。内部印刷电路板（PCB）可能需要进行板级冲击测试（如JEDEC JESD22-B110A）。

2.5 包装运输行业

• 要求： 依据预设的流通环境等级（如ISTA 1A至3E系列）进行跌落、斜面冲击或水平冲击试验。测试方案需根据产品重量、尺寸、易损性及运输方式（陆运、空运）定制，目标是验证包装设计能否将传递到内装产品上的冲击加速度限制在许用值以下。

2.6 航空航天

• 要求： 极为严苛，涉及复合材料结构的鸟撞、冰雹冲击试验，以及发动机叶片包容性试验（高速碎片冲击）。遵循如SAE、Airbus AITM、Boeing BSS等系列标准，试验速度极高，数据采集要求精准同步。

3. 检测仪器的原理和应用

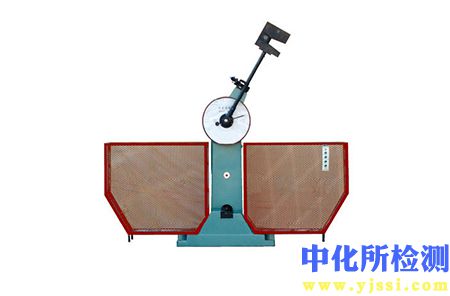

3.1 摆锤冲击试验机

• 原理： 基于能量守恒原理。释放悬挂于一定高度的摆锤，使其自由下落冲击试样，测量摆锤冲击后向上摆动的剩余高度。冲击前后摆锤的势能差即为试样断裂所吸收的能量。仪器化冲击机则通过安装在锤头上的力传感器和高速数据采集系统，实时记录冲击过程中的载荷-时间曲线，进而计算出屈服力、最大力、断裂能量等多个动态参数。

• 应用： 金属、塑料、陶瓷等材料的韧性分级、质量控制、失效分析及科研开发。是材料力学性能测试的基础设备。

3.2 落锤冲击试验机

• 原理： 通过电磁释放或气动夹持系统，使已知质量的锤体从预设高度自由下落，冲击置于砧座上的试样。冲击能量由锤体质量和跌落高度决定（E=mgh）。设备通常配备弹射捕捉装置防止二次冲击，并集成速度检测器和加速度/力传感器。

• 应用： 塑料管材、板材、薄膜、复合材料层合板、汽车零部件、包装材料的抗冲击性能评估及失效模式研究。

3.3 液压伺服高速冲击试验系统

• 原理： 采用伺服液压驱动，通过高速伺服阀精确控制作动器，推动冲头以设定的高加速度和速度（可达20m/s以上）冲击试样。系统闭环控制，可实现复杂的冲击波形模拟。与高速摄像机、动态应变仪、DIC（数字图像相关）系统高度集成。

• 应用： 汽车碰撞安全部件（气囊、安全带预紧器）、航空航天结构的动态测试、材料的高应变率本构关系研究、电池包的机械滥用测试等。

3.4 专用冲击试验设备

• 弹簧锤/摆锤IK试验装置： 依据IK标准，通过释放压缩弹簧或单摆来驱动冲头，提供标准化的冲击能量和几何形状，专用于电器外壳防护等级测试。

• 包装跌落试验机： 采用气动或机械臂提升释放机构，实现包装件在预定姿态下的精确自由跌落。可测试大型和重型包装件。

• 弹道冲击试验设备： 通常由发射器（空气炮、轻气炮）、测速装置（激光光幕）、靶架和回收系统组成，用于评估装甲材料、防弹玻璃及航天器防护结构的抗高速破片或弹丸冲击性能。

仪器选型与校准关键： 选择仪器需根据测试标准、冲击能量范围、速度要求、数据采集需求和试样类型决定。所有冲击试验设备均需定期依据国家或国际标准（如JJG 145， ISO 148-2）进行能量、速度和尺寸的计量校准，确保测试结果的准确性与可比性。
