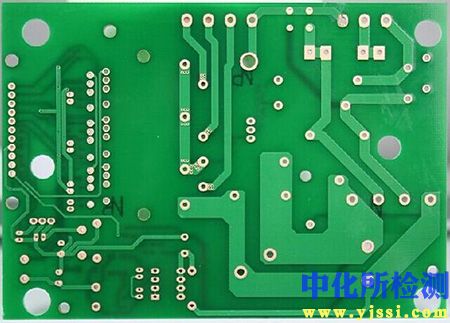

PCB板检测详细技术内容

1. 检测项目分类及技术要点

PCB检测项目根据制造流程及缺陷类型可分为电气性能检测、物理结构检测、表面质量检测及材料特性检测四大类。

1.1 电气性能检测

• 导通性测试（Continuity Test）：采用飞针测试机或针床测试机，施加低压电流（通常≤100mA，电压≤10V）检测开路与短路。高密度板需注意测试针的定位精度（±25μm以内）与接触阻抗。

• 绝缘电阻测试（Insulation Resistance Test）：施加直流高压（常用250V/500V/1000V），测量相邻线路或层间绝缘电阻，标准要求通常≥100MΩ（IPC-6012标准）。

• 阻抗控制测试（Impedance Control Test）：使用时域反射计（TDR），信号上升时间≤35ps，测量特性阻抗（单端50/75Ω，差分90/100Ω），容许偏差±10%。需在板上设计专用测试条。

1.2 物理结构检测

• 线宽/线距测量：采用自动光学检测仪（AOI），光学分辨率需达1μm，检测精度±2μm。多层板内层需进行切片分析。

• 孔位精度与孔径检测：使用坐标测量机（CMM），测量精度±1μm。检测通孔、盲孔、埋孔的孔径偏差（通常要求±50μm）及位置度。

• 层压对准度（Registration）：通过X射线检测机（AXI）观察靶标，层间对准偏差应小于板厚的25%（IPC标准）。

1.3 表面质量检测

• 焊盘涂覆检测：检测ENIG、HASL、OSP等涂层的厚度与均匀性。使用X射线荧光光谱仪（XRF）测量金厚（通常0.05-0.1μm）、镍厚（3-5μm），精度±0.01μm。

• 阻焊层（Solder Mask）检测：AOI检测桥接、漏印、气泡，厚度测量采用涡流测厚仪，要求厚度15-25μm，覆盖精度±50μm。

• 污染检测：离子色谱法测量表面离子残留（Na⁺、Cl⁻等），要求≤1.56μg/cm²（IPC-5701标准）。

1.4 材料特性检测

• 玻璃化转变温度（Tg）与热分解温度（Td）：采用差示扫描量热仪（DSC）与热重分析仪（TGA），高频板材料Tg通常≥170℃。

• 介电常数（Dk）与损耗因子（Df）：使用谐振腔法或平行板法，在1GHz-10GHz频率下测量，高速材料要求Dk公差±0.05，Df≤0.005。

2. 各行业检测范围的具体要求

2.1 消费电子

• 检测重点：大批量生产下的功能性缺陷（短路、开路）。

• 标准：遵循IPC-A-600 Acceptability of Printed Boards标准，允许轻微外观瑕疵。

• 典型要求：线宽/线距≥75μm，阻抗控制±10%，通孔孔壁铜厚≥20μm。

2.2 汽车电子

• 检测重点：高可靠性、耐环境应力。

• 标准：符合AEC-Q100/IATF 16949，实施过程审核。

• 特定检测：热循环测试（-40℃至+125℃，1000次循环）、高压绝缘测试（≥500V DC）、CAF（导电阳极丝）测试（85℃/85% RH，施加50V DC，500小时）。

2.3 航空航天与军工

• 检测重点：极端环境适应性、长寿命可靠性。

• 标准：遵循MIL-PRF-31032/ IPC-6012DS Class 3。

• 特定检测：100%电性能测试、X射线检查分层与空洞、材料成分分析（保证无禁用物质）、三防涂覆检测。

2.4 医疗设备

• 检测重点：长期稳定性与生物兼容性相关污染控制。

• 标准：符合ISO 13485，风险管控。

• 特定检测：严格离子清洁度测试、灭菌适应性测试（如环氧乙烷耐受）、长期老化测试。

2.5 高频通信（5G/毫米波）

• 检测重点：信号完整性、高频参数一致性。

• 标准：遵循IPC-6018 Microwave End Product Board Inspection。

• 特定检测：严格阻抗控制（±5%）、介电材料均匀性检测、粗糙度测量（铜箔轮廓≤2μm RMS）、插损与回波损耗测量至40GHz。

3. 检测仪器的原理和应用

3.1 自动光学检测仪（AOI）

• 原理：通过高分辨率CCD相机（500万像素以上）获取PCB图像，与标准CAD/Gerber数据比对，采用灰度匹配或特征提取算法识别缺陷。

• 应用：主要用于内层蚀刻后、外层图形转移后及阻焊层后的外观缺陷（缺口、凸起、短路等）检测。典型检测速度可达0.1-0.5 m²/min。

3.2 自动X射线检测机（AXI）

• 原理：利用X射线穿透PCB，不同材料（铜、锡、树脂）吸收系数不同形成灰度图像，对BGA、QFN等隐藏焊点进行三维断层扫描（CT技术）。

• 应用：检测焊点空洞（要求≤25%）、内部走线缺陷、层压对准。微焦点X射线源分辨率可达<1μm。

3.3 飞针测试机（Flying Probe Tester）

• 原理：由2-8个可编程高速探针在PCB表面移动，进行四点开尔文测量，无需制作专用针床。

• 应用：适用于小批量、高混合度PCB的电气测试。测试频率可达300MHz，接触力0.2-0.5N，避免损伤焊盘。

3.4 时域反射计（TDR）

• 原理：向传输线发射快速阶跃脉冲（上升时间<35ps），通过分析反射信号的时间和幅度计算阻抗不连续点及阻抗值。

• 应用：精确测量高速PCB的特性阻抗、定位阻抗突变点（如过孔、拐角）。

3.5 扫描电子显微镜（SEM）与能谱仪（EDS）

• 原理：SEM利用聚焦电子束扫描样品表面获得高分辨率形貌图像（分辨率达1nm）；EDS分析特征X射线进行元素成分分析。

• 应用：用于失效分析，如观察IMC（金属间化合物）层形貌、分析焊点成分、检测电迁移现象。

3.6 热机械分析仪（TMA）

• 原理：在程序控温下对样品施加微小静态负荷，通过传感器测量样品尺寸变化。

• 应用：精确测量PCB材料的CTE（热膨胀系数），Z轴CTE需<50 ppm/℃（防止孔壁断裂）。

上述检测技术与要求构成了PCB质量控制的核心体系，需根据具体产品类别、可靠性等级及成本控制进行综合配置与严格实施。
