减速带检测技术报告

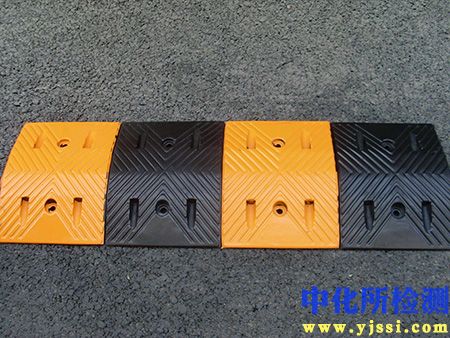

1. 检测项目分类及技术要点

减速带的检测主要围绕其几何尺寸、物理力学性能、结构完整性及功能有效性四大类进行。每类包含若干关键子项目，技术要点如下：

1.1 几何尺寸检测

• 尺寸参数：

  • 高度： 核心指标，直接影响减速效果与通行舒适性。使用高精度测距仪或激光断面仪直接测量，测量点需覆盖减速带宽度方向至少左、中、右三点，取平均值。典型要求为25-60mm（市政道路常用30-50mm，小区、厂区等内部道路可适度放宽）。

  • 宽度（或顶面长度）： 影响车辆通过时的颠簸时长。使用钢卷尺测量。

  • 横截面形状： 常见为圆弧形、梯形。需通过测量多点高度并与设计图纸对比，验证其符合性。

  • 过渡段长度与坡度： 减速带与路面衔接的平顺性，影响冲击和排水。使用水平尺、倾角仪或三维激光扫描仪测量。

• 平面位置与布设间距： 使用全站仪或高精度GNSS接收机，复核减速带中心线相对于道路中线、路口、人行横道等关键要素的位置及同路段内多道减速带的间距是否符合设计要求。

1.2 物理力学性能检测

• 整体刚度与压缩量： 评估在标准荷载下（如模拟车辆轮胎压力）的形变恢复能力。采用专用压力试验机，按设计荷载或标准（如GA/T 487-2020《道路车辆智能监测记录系统通用技术条件》中相关附录）进行加载-卸载循环测试，记录残余变形量，要求不大于初始高度的特定百分比（如5%）。

• 材料强度与耐磨性：

  • 抗压强度： 对混凝土或橡胶减速带材料取芯，在万能材料试验机上测试。

  • 邵氏硬度： 针对橡胶类减速带，使用邵氏硬度计测量，反映其软硬程度，影响减震效果与耐久性。通常范围在70-90 Shore A。

  • 磨耗量： 采用阿克隆磨耗机或DIN磨耗机测试橡胶材料在规定条件下的体积损失，单位cm³/1.61km，要求符合相关标准（如HG/T 4197-2011《橡胶减速垄》）。

• 抗疲劳性能： 在实验室模拟长期车辆碾压，进行往复压力或滚动负荷测试，观察其结构是否开裂、脱层或产生永久性变形。

1.3 结构完整性检测

• 外观质量： 目视检查表面是否平整、无裂缝、起皮、剥落、明显划痕或材料不均匀。橡胶制品应无气泡、杂质。

• 内部缺陷： 对于复合材料或大型预制件，可使用便携式超声波探伤仪检查内部是否存在空鼓、分层等缺陷。

• 锚固与连接强度： 检查与路面的固定方式（如膨胀螺栓、粘合剂）。必要时进行拉拔试验，测试其抗拔出力，确保牢固不松动。

1.4 功能有效性检测

• 减速度验证： 在特定车型、标准胎压、规定车速（通常为20-40 km/h）下通过减速带，使用车载加速度计测量车辆垂直向的最大减速度值，评估其减速效果是否达到设计目标。

• 振动与噪声： 使用振动传感器和声级计，测量车辆通过时产生的振动级（dB）和噪声级（dBA），评估其对周边环境及车辆本身的影响。

• 夜间与不良天气可视性： 检查表面反光标识或自发光材料的性能。使用逆反射系数测量仪测量夜间反光亮度（单位为mcd·lx⁻¹·m⁻²），确保在车灯照射下清晰可见。检查排水设计，避免积水影响功能和安全。

2. 各行业检测范围的具体要求

不同应用场景下，对减速带检测的侧重点和标准存在差异。

2.1 公共道路交通管理（公安交警、市政部门）

• 依据标准： 严格遵循国家标准（GB）或公共安全行业标准（GA），如GB 5768《道路交通标志和标线》中关于减速标线的规定，以及地方市政设施管理条例。

• 检测重点：

  • 合法合规性： 首要检测其设置位置、数量、规格是否经过行政审批，是否符合道路设计规范，严禁私自设置。

  • 安全性： 强调高度、坡度的标准化，确保不构成安全隐患（尤其对摩托车、非机动车）。反光性能要求极高。

  • 耐久性： 需承受大流量、多车型的长期碾压，材料力学性能和抗疲劳性能检测要求严格。

  • 一致性： 同一条道路或区域内，减速带的规格、外观应统一。

2.2 住宅小区、学校、医院等内部区域

• 依据标准： 参照相关国家标准，但更侧重《民用建筑设计通则》及物业管理相关规范，并充分考虑人本关怀。

• 检测重点：

  • 高度控制： 通常要求较市政道路更低（如25-35mm），以降低噪声，提高舒适性，保障老人、儿童及患者的安全。

  • 警示性： 色彩（常为黄黑相间）和反光标识的醒目度是检测要点。

  • 环境友好： 振动与噪声检测尤为重要，需评估对居民生活的干扰程度。

  • 结构安全： 重点关注安装牢固度，防止松动翘起。

2.3 物流园区、厂矿、港口等工业区域

• 依据标准： 除交通规范外，需符合《厂内机动车辆安全技术监察规程》及相关行业安全规程。

• 检测重点：

  • 重型承载能力： 需针对重型卡车、叉车等专用车辆设计。检测时需大幅提高加载等级，测试其最大承载能力和极限抗压性能。

  • 耐磨与耐油污： 材料需具备优异的耐磨性和耐液压油、柴油等化学品腐蚀的能力。

  • 防滑性能： 表面纹理的防滑系数需在潮湿、油污条件下仍能满足要求，可使用摆式摩擦系数仪或动态摩擦系数测试车进行现场检测。

  • 适应性： 对于临时或可移动减速带，需检测其快速安装/拆卸的便利性及锁定可靠性。

2.4 高速公路、桥梁等特殊路段

• 依据标准： 遵循《公路工程技术标准》（JTG B01）及桥梁养护规范，通常禁止设置传统硬质减速带。

• 检测重点：

  • 替代方案检测： 如设置振动标线（凸起路标）。需检测其凸起高度（通常3-7mm）、反光强度、抗压碎能力及与路面的粘结强度。

  • 无损性： 确保任何措施不会对路面或桥面结构造成损伤，不影响排水。

3. 检测仪器的原理和应用

3.1 几何尺寸测量类

• 激光测距仪/断面仪： 利用激光飞行时间或相位差原理进行非接触测距。用于精确测量减速带高度、断面形状，速度快、精度高（可达±1.5mm）。

• 全站仪/GNSS接收机： 通过角度、距离测量或卫星定位确定空间坐标。用于精确测量减速带布设的平面位置、高程及间距，是验收和合规性核查的关键工具。

• 三维激光扫描仪： 通过高速激光扫描获取被测物体表面海量点云数据，构建高精度三维模型。可全面、逆向还原减速带的所有几何参数，用于复杂形状分析或存档。

3.2 材料性能测试类

• 万能材料试验机： 通过伺服电机或液压系统对试样施加拉伸、压缩、弯曲等力，同步测量力值与变形。用于测试减速带材料的抗压、抗拉强度及整体压缩性能。

• 邵氏硬度计： 将特定形状的压针在标准弹簧力作用下压入材料表面，通过测量压入深度换算硬度值。便携式设备可现场快速评估橡胶类减速带的软硬程度。

• 磨耗试验机（如阿克隆）： 使试样在特定压力和角度下与砂轮摩擦，测量规定行程后的体积损失。定量评价橡胶材料的耐磨寿命。

3.3 功能与现场检测类

• 便携式拉拔仪： 通过液压或机械方式对固定螺栓或粘接面施加垂直拉拔力，直至破坏，记录最大拉力值。用于现场检验减速带与路面的锚固强度。

• 逆反射系数测量仪： 以标准入射角和观测角照射试样，测量其反射回观测方向的光通量与入射光通量之比。用于客观评价反光标识的夜间可视性能。

• 车载加速度计/数据采集系统： 将高精度加速度传感器固定于车辆质心附近，记录车辆通过减速带时的垂向加速度时程曲线，分析峰值减速度，客观量化减速效果。

• 摆式摩擦系数仪： 摆锤末端装有标准橡胶滑块，从固定高度摆过被测路面（减速带表面）时，因摩擦消耗能量而抬起高度降低，据此换算摩擦系数（BPN值）。用于现场快速评估表面防滑性能。

• 超声波探伤仪： 发射高频超声波脉冲进入物体，遇到内部缺陷（如空洞、分层）时会产生反射回波，通过分析回波信号判断缺陷位置和大小。用于检查大型或复合减速带内部的粘接质量。
