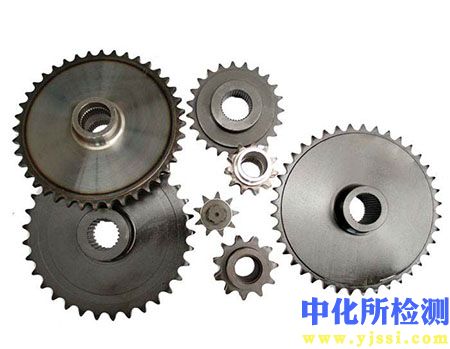

链轮检测技术内容

1. 检测项目分类及技术要点

链轮检测可分为几何尺寸与形位公差、力学性能、材料与热处理、表面质量及功能性测试五大类。

1.1 几何尺寸与形位公差

• 齿形参数：

  • 节距（Pitch）：在规定的弦长上测量相邻同名齿侧间的距离，精度要求通常为GB/T 1243（ISO 606）标准规定的±0.0005P至±0.001P。关键检测项目。

  • 齿槽形状：包括齿槽圆弧半径（Re）、齿沟圆弧半径（Ri）和压力角（α）。需使用轮廓投影仪或坐标测量机（CMM）与标准放大图比对或进行数值化检测，确保与配对链条滚子的正确啮合。

  • 齿根圆直径（Df）与齿顶圆直径（Da）：常用卡尺、千分尺或CMM测量，控制齿高和啮合深度。

• 关键尺寸：

  • 节圆直径（Dp）：通过测量跨棒距（M值）间接计算得出，公式为 Dp = M - d（量棒直径），是保证传动比准确的核心参数。

  • 径向跳动与端面跳动：通常要求不超过0.001Dp + 0.1mm，使用偏摆仪配合百分表测量，影响传动的平稳性和噪音。

• 形位公差：

  • 齿圈径向跳动、齿槽中心对孔轴的对称度、轮毂端面与孔轴线的垂直度。采用CMM或专用检具检测，确保安装精度和载荷分布均匀。

1.2 力学性能

• 硬度：齿面硬度是关键指标。表面淬火链轮齿面硬度通常为HRC 40-50，全齿淬火可达HRC 50-60，芯部硬度较低以保证韧性。采用洛氏硬度计（HRC）在齿面、齿根及齿顶多点测试。

• 强度与韧性：对重载链轮，可能需取样进行拉伸试验（抗拉强度、屈服强度）和冲击试验（夏比V型缺口冲击功），评估材料承载能力和抗过载冲击性能。

1.3 材料与热处理

• 材料成分分析：使用光谱分析仪验证材料牌号（如45#钢、40Cr、20MnTiB等）是否符合要求，控制C、Mn、Cr、Mo等关键元素含量。

• 热处理质量：

  • 硬化层深度（有效淬硬层，CHD）：齿面感应淬火后，按GB/T 5617标准，在齿宽中部截面腐蚀后测量至硬度为规定极限值（如HV550或HRC 50）处的垂直距离。

  • 金相组织：检查齿面马氏体级别（通常要求细针状马氏体，≤4级）、有无过热、脱碳及内部缺陷。需制备试样在光学金相显微镜下观察。

1.4 表面质量

• 表面缺陷：目视或借助放大镜检查齿面、齿沟有无裂纹、锈蚀、毛刺、磕碰。疲劳裂纹可用磁粉探伤或渗透探伤检测。

• 表面粗糙度：齿侧工作面的粗糙度Ra值通常要求不高于3.2μm，高档传动要求1.6μm。使用触针式粗糙度仪测量，影响摩擦磨损和噪音。

1.5 功能性测试（配对测试）

• 啮合检查：在专用台架上与标准链条进行啮合跑合，检查是否顺畅、有无卡滞或异常噪音。

• 磨损寿命试验：在模拟工况的试验机上运行规定时长或转数后，测量链轮齿厚的磨损量，评估耐磨性。

2. 各行业检测范围的具体要求

2.1 通用机械与工业传动

• 要求：平衡成本与性能，侧重于关键尺寸精度（节距、齿槽形状）和齿面硬度。执行GB/T 1243、ANSI B29.1等标准。

• 检测重点：几何尺寸、齿面硬度、外观缺陷。常规金相和深层力学性能检测较少。

2.2 汽车与摩托车（正时系统、凸轮轴/曲轴驱动）

• 要求：极高精度、耐磨性、疲劳强度和低噪音。遵循ISO 9001/IATF 16949质量管理体系及特定主机厂标准。

• 检测重点：

  • 尺寸：微米级精度要求，全尺寸CMM检测。

  • 热处理：严格控制齿面/齿根硬化层深度、梯度及金相组织。

  • 清洁度与表面完整性：严格限制非金属夹杂物，齿面需进行磁粉探伤以排除微裂纹。

  • 噪音与耐久性：100%台架功能测试，抽样进行模拟工况的疲劳寿命试验。

2.3 农机与工程机械

• 要求：高承载、抗冲击、耐磨及适应恶劣环境。材料强度和韧性要求突出。

• 检测重点：

  • 材料与心部性能：确保基体材料的拉伸和冲击性能达标。

  • 深层硬化：检测硬化层深度是否足够（通常更深），防止重载下压溃。

  • 防护涂层：如有镀锌、磷化等防锈层，需检测涂层厚度与附着力。

2.4 食品与包装机械

• 要求：在满足传动精度的同时，强调耐腐蚀性和卫生性。常采用不锈钢（如304、316）或表面特殊处理。

• 检测重点：

  • 材料耐蚀性：可能需进行盐雾试验（如中性盐雾试验NSS，≥72小时无红锈）。

  • 表面特性：表面粗糙度要求更严（Ra常≤1.6μm），便于清洁，防止细菌滋生。检查无毒性涂层。

2.5 高速高精密传动（如办公自动化设备、精密仪器）

• 要求：极端注重尺寸精度、轻量化、低惯量和低噪音。常用工程塑料（如POM、尼龙）或粉末冶金件。

• 检测重点：

  • 尺寸稳定性：控制塑料件的吸水率或粉末冶金件的密度对尺寸的影响。

  • 齿形微观精度：使用高倍显微镜或白光干涉仪检查齿面微观轮廓。

  • 动平衡：对高速链轮需进行动平衡测试，剩余不平衡量以g·mm为单位进行控制。

3. 检测仪器的原理和应用

3.1 几何尺寸检测

• 坐标测量机（CMM）：通过探头接触工件表面，获取空间坐标点，通过软件计算尺寸、形位公差及复杂齿形轮廓。适用于高精度链轮的全面检测，精度可达±(2.0+L/300) μm。

• 轮廓投影仪/工具显微镜：利用光学投影放大原理，将链轮齿形轮廓投影到屏幕上，与标准放大图进行比对。适用于齿形、节距的快速检测。

• 齿形齿距测量仪（专用）：采用高精度旋转主轴与位移传感器，直接测量齿槽的相对位置，自动计算节距偏差、齿槽圆弧等参数，效率高、专性强。

• 跨棒距检具：配合精密量棒和千分尺/测长仪，通过测量两量棒外侧距离间接计算节圆直径，是车间最常用的实用方法。

3.2 力学与材料检测

• 洛氏/维氏硬度计：洛氏硬度计（HRC）快速检测齿面硬度；维氏硬度计（HV）用于精确测定硬化层深度梯度，通过载荷-压痕对角线长度换算硬度值。

• 光谱分析仪（直读/手持式XRF）：激发样品原子产生特征X射线，通过分析光谱波长与强度进行定性定量分析，快速无损验证材料成分。

• 光学/电子金相显微镜：对经过研磨、抛光、腐蚀的试样进行观察，分析显微组织（马氏体、铁素体等）、晶粒度、夹杂物等，评估热处理质量。

3.3 表面与无损检测

• 表面粗糙度仪：金刚石触针划过表面，将垂直位移转化为电信号，经处理得到Ra、Rz等参数值。

• 磁粉探伤机：对铁磁性链轮通电或置入磁场，表面或近表面缺陷会产生漏磁场吸附磁粉，形成可见显示。主要用于检测齿根、轮毂等区域的裂纹。

• 三坐标扫描仪/白光干涉仪：非接触式获取整个齿面或特定区域的三维点云数据，用于微观轮廓分析、磨损量评估及逆向工程。

3.4 功能性测试设备

• 链传动试验台：集成驱动电机、加载装置、扭矩/转速传感器及噪音采集系统，模拟实际工况，测试传动效率、温升、磨损寿命及噪音水平。
