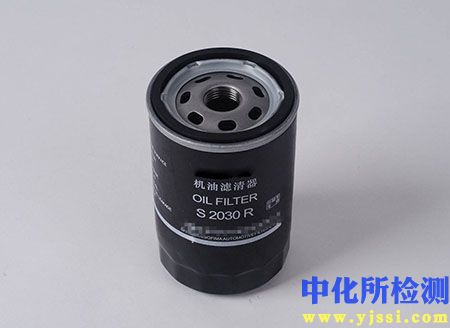

机油滤芯检测技术内容

1. 检测项目分类及技术要点

机油滤芯的检测主要分为性能检测、结构完整性检测和材料检测三大类。

1.1 性能检测

• 过滤效率与容尘量：

  • 技术要点：采用多次通过试验（ISO 4548-12, GB/T 28949），在规定的颗粒物粒径（如10μm, 20μm, 30μm, 40μm）下，测定滤芯的过滤比（β值）。βₓ = 上游颗粒数 / 下游颗粒数。高效滤芯要求β₁₀≥200， β₂₀≥200， β₃₀≥200。容尘量测试需持续注入试验粉尘（如ISO Medium Test Dust）直至压差达到限定值，衡量滤芯寿命。

  • 关键参数：粒径分布、β值、重量法容尘量。

• 压力降-流量特性：

  • 技术要点：测定清洁滤芯在不同流量下（通常对应发动机额定流量）的初始压差，以及整个寿命周期内的压差增长曲线。需在标准试验油（如ISO 4113）和规定温度（如25°C、100°C）下进行。

  • 关键参数：初始压差（通常要求≤0.25 bar @额定流量）、饱和压差。

• 纳污容量：与容尘量关联，指滤芯达到终端压差前所能截留的特定试验粉尘总重量（g）。

• 强度与完整性：

  • 耐压爆裂试验：将滤芯置于壳体内，以恒定速率（如1-2 bar/s）升高内部压力，直至结构失效，验证其承受最大工作压力的能力（通常要求≥1.5倍最大工作压力）。

  • 疲劳脉冲试验：模拟发动机周期性压力脉动（频率1-2 Hz，压力波形为方波或正弦波，振幅通常为±(0.5-2.0) bar），进行数万至数十万次循环，检测滤芯抗疲劳能力。

  • 旁通阀特性：测试旁通阀的开启压力（如1.0±0.2 bar）、关闭压力及全开流量，确保在滤芯堵塞时旁通阀能及时开启保证供油。

1.2 结构完整性检测

• 端盖抗压溃强度：对滤芯端盖施加轴向压力，检测其抵抗安装和使用过程中挤压变形的能力。

• 密封件性能：检查O型圈等密封件的材质、硬度（Shore A）、压缩永久变形率，并进行高温油浸泡后的体积变化和硬度变化测试。

• 粘结剂/密封胶相容性：验证滤芯端盖与滤材粘结处使用的密封胶与机油的相容性，防止溶解、开裂导致短路。

• 内部短路检查（气泡点试验）：将滤芯浸入试验液体（如异丙醇），逐渐增加内部气压，观察第一串稳定气泡冒出时的压力，用以判断最大孔径和是否存在大孔缺陷。

1.3 材料检测

• 滤材分析：基础重量（g/m²）、厚度、孔径分布（平均孔径、最大孔径）、纤维成分及直径、挺度。

• 金属部件：材料牌号确认、防腐蚀性能（如盐雾试验≥48h）、镀层厚度与附着力。

• 塑料/橡胶部件：热变形温度、耐机油老化性能（在高温机油中浸泡规定时间后的力学性能保持率）。

2. 各行业检测范围的具体要求

2.1 道路车辆发动机（汽油/柴油）

• 标准体系：遵循ISO 4548系列、GB/T 28949、SAE HS806。OEM通常有更严苛的企业标准。

• 具体要点：

  • 过滤效率：侧重10-40μm颗粒的过滤，满足或超越发动机保护要求。重型柴油机普遍要求β₁₂≥200（ISO 4548-12）。

  • 耐久性：需通过严苛的发动机台架耐久试验（如500小时交变负荷试验），验证滤芯在真实工况下的性能衰减和结构可靠性。

  • 冷启动模拟：测试在极低温（如-30°C）高粘度机油下的初始压差和循环压力冲击。

  • 化学兼容性：需与新一代低灰分、高碱值（SAPS）机油及生物柴油等替代燃料兼容。

2.2 非道路移动机械（工程机械、农业机械）

• 标准参考：ISO/TS 16281， 但更多采用OEM规范。

• 具体要点：

  • 抗振动要求极高：滤芯及其总成需通过高频、大振幅的三轴向振动试验（如频率10-500Hz，加速度5-15G），防止因振动导致滤材破损或密封失效。

  • 极端环境耐受：强调在极高粉尘浓度环境下的容尘能力和防水防潮性能。

  • 高粘度机油适应：针对部分重型设备使用的高粘度等级机油进行测试。

2.3 工业领域（燃气轮机、固定式柴油机、压缩机）

• 标准体系：常参考ISO 2941、ISO 2942、ISO 2943（液压滤芯系列标准），或行业专用规范。

• 具体要点：

  • 超长寿命与高可靠性：换油周期极长（可达数千甚至上万小时），要求滤芯具有极高的纳污容量和极低的破损风险。材料老化测试（如150°C长期热油浸泡）至关重要。

  • 在线连续性要求：部分系统不允许停机，滤芯需与在线切换或自清洁系统匹配。

  • 合成油兼容性：广泛使用合成油，需全面测试相容性。

2.4 船舶动力（低速/中速柴油机）

• 标准体系：遵循船级社规范（如CCS、DNV GL、ABS）及发动机制造商（如MAN、Wärtsilä）专用技术规范。

• 具体要点：

  • 处理超大油量：流量极大，结构强度和初始压差是关键。

  • 抗燃油污染：考虑可能被重油或船用柴油污染的情况，测试滤材和密封件的抗燃油能力。

  • 离心式滤芯：对于离心式滤清器，需检测其转子平衡性、转速和在特定颗粒下的分离效率。

3. 检测仪器的原理和应用

3.1 多次通过试验台

• 原理：在线颗粒计数器实时监测试验油路上游和下游的颗粒数量浓度。系统持续循环试验油，并按规定速率注入试验粉尘，通过计算不同粒径的β值来评价过滤效率，直至达到终端压差以测定容尘量。

• 应用：滤芯过滤性能的核心评价设备。需控制的关键变量包括：油温、流量、颗粒计数器校准、粉尘注入均匀性。

3.2 压力降-流量试验台

• 原理：通过精确的流量计（涡轮或质量流量计）和差压变送器，测量滤芯在不同稳定流量下的压力损失。通常集成温控系统，以在不同油温下测试。

• 应用：测定滤芯的流动阻力特性，为发动机润滑系统设计提供关键数据。

3.3 脉冲疲劳试验机

• 原理：采用伺服液压或气压系统，在滤芯内部产生精确控制的周期性压力波形（如0至峰值压力往复变化），模拟发动机工作时的压力脉动。

• 应用：评估滤芯结构、密封和粘结部位在动态压力下的抗疲劳寿命。

3.4 液压爆破试验机

• 原理：通过高压液压泵将液体（通常为油或水）加压注入封闭的滤芯试件内部，压力传感器监测压力变化，直至滤芯破裂或发生永久变形。

• 应用：测定滤芯壳体和端盖的静态爆破压力，验证其安全余量。

3.5 气泡点试验仪

• 原理：基于毛细管效应。将润湿后的滤材或滤芯浸入液体，缓慢增加气体压力。当压力足以克服滤材最大孔道内的液体表面张力时，气体便会穿过，形成稳定气泡流。此临界压力与孔径成反比（ΔP = 4γcosθ / D）。

• 应用：快速检测滤材的最大孔径、整体完整性及是否存在大孔缺陷或短路。常用于生产过程中的在线或离线质量控制。

3.6 扫描电子显微镜/光学显微镜

• 原理：利用高能电子束或可见光扫描样品表面，获得高分辨率的微观形貌图像。

• 应用：分析滤材的纤维形态、分布、污染物截留状态，以及失效部位的微观结构分析。

3.7 颗粒计数器

• 原理：主要采用光遮挡原理（Light Extinction）或激光诱导荧光（LIF）。流体中的颗粒通过传感区时，会遮挡或散射光线，产生与颗粒尺寸成比例的电信号。

• 应用：在多次通过试验、清洁度试验中，对油液中的颗粒进行计数和尺寸分级，是过滤效率测试的核心传感器。
