安防线缆检测：构建安全屏障的关键基础

引言：看不见的防线，不容忽视的细节

在现代安防系统中，线缆如同遍布周身的“神经”与“血管”，承载着至关重要的视频监控、入侵报警、门禁控制、网络通信等信号的稳定传输。它们深藏于墙体、管线、桥架之中，其性能与状态往往不易察觉。然而，正是这些“看不见”的线缆，构成了安防系统的物理基础。一旦线缆出现质量问题或性能劣化，整个安防体系便如同根基不稳的大厦，其可靠性、有效性与安全性将面临严峻挑战。因此，系统化、规范化的安防线缆检测，是确保安防系统长期稳定运行、有效发挥防护作用的不可或缺环节。

一、安防线缆类型与检测核心

安防系统涉及多种线缆类型，每种线缆的检测重点各有侧重：

1. 同轴电缆：

   • 核心用途： 传统模拟视频监控、部分高清视频传输（如HD-CVI, HD-TVI等）。
   • 关键检测项目：
     • 特性阻抗： 必须稳定匹配（通常为75Ω），阻抗失配会导致信号反射、图像重影、雪花干扰。
     • 衰减（损耗）： 衡量信号在传输过程中的减弱程度。需在不同频率点（如5MHz, 50MHz, 200MHz等）测试，确保衰减值在设计允许范围内（随频率和距离增加而增大）。
     • 屏蔽层导通性与覆盖率： 检查屏蔽层（编织网、铝箔）是否连续导通，覆盖率是否达标，这是抵抗外界电磁干扰（EMI）的关键屏障。
     • 导体电阻： 确保中心导体和屏蔽层的直流电阻符合要求，影响信号传输效率和供电能力（如PoC供电）。

2. 双绞线（网线）：

   • 核心用途： 网络视频监控（IP Camera）、网络设备互联、数字门禁/报警主机通信、PoE供电。
   • 关键检测项目：
     • 接线图（Wire Map）： 验证8根芯线是否按照标准（T568A/T568B）正确端接，排除开路、短路、反接、跨接、串绕等致命错误。
     • 长度： 确认线缆长度不超过所用标准（如Cat5e/6/6A/7）规定的最大传输距离（通常100米）。
     • 传输性能参数：
       • 插入损耗（Insertion Loss）： 类似同轴电缆的衰减，信号在传输中的功率损失。
       • 近端串扰（NEXT）、远端串扰（FEXT）： 衡量同一根线缆内不同线对之间信号相互干扰的程度。值越大（负值绝对值越小）越好。
       • 回波损耗（Return Loss）： 信号因阻抗不连续而反射回源端的能量损耗。值越大（负值绝对值越大）表示匹配越好。
       • 延迟偏差（Delay Skew）： 线缆内不同线对信号传输时间的差异。对高速数据和PoE稳定性至关重要。
     • 外部串扰（ANEXT, AFEXT）： 在多根线缆捆扎或并行敷设时，评估来自相邻线缆干扰的指标（尤其对Cat6A及以上重要）。
     • 直流环路电阻： 对PoE供电应用非常重要，影响供电效率和电压降。

3. 多芯控制/信号线缆：

   • 核心用途： 连接探测器、报警按钮、门禁读卡器、电锁、摄像机控制线（PTZ）等。
   • 关键检测项目：
     • 导体导通性： 最基本要求，检查每根芯线是否连通，无断路。
     • 线间绝缘电阻： 测量芯线之间以及芯线与屏蔽层（若有）之间的绝缘性能。高绝缘电阻（通常要求>20MΩ或更高）是防止短路、漏电和信号干扰的保障。
     • 导体电阻： 影响信号电压降和回路电流。
     • 耐压强度： 在特定高压下测试绝缘层是否会被击穿，确保使用安全。

二、安防线缆检测流程与方法

规范的检测流程是结果可靠性的基石：

1. 检测前准备：

   • 明确标准与规范： 依据国家/行业标准（如GB/T系列标准）、工程设计文件、产品技术规格书确定检测项目、方法与合格判据。
   • 检查仪器状态： 校准线缆认证测试仪、万用表、兆欧表等设备，确保其精度在有效期内。
   • 环境确认： 尽可能在标准温湿度环境下进行（如20℃±5℃），极端环境可能影响测试结果。
   • 线缆端接与标识： 确保线缆两端已正确端接好连接器（水晶头、BNC头等），并做好清晰、的标识，便于对应测试结果。

2. 实施检测：

   • 物理外观检查： 目视检查线缆外皮是否有破损、压扁、变形、老化开裂；连接器是否完好、牢固、无锈蚀；标签是否清晰。
   • 导通性测试： 使用万用表或测试仪的通断功能，快速排查开路、短路等严重故障。
   • 性能参数测试：
     • 专用测试仪： 使用符合标准的线缆认证测试仪（如Fluke DSX系列等）进行双绞线/同轴电缆的全面性能测试。仪器自动按照选定的标准执行所有测试项目并生成报告。

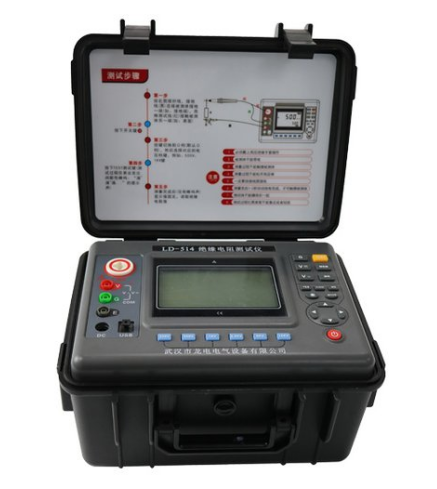

     • 基础仪表： 兆欧表测绝缘电阻；低电阻测试仪或万用表测导体电阻；耐压测试仪进行耐压强度试验。
   • PoE负载能力测试（如适用）： 在远端连接PoE负载设备，测试实际供电电压和电流是否满足设备要求，模拟真实工况。

3. 数据处理与结果判定：

   • 记录原始数据： 详细记录每根线缆、每个测试点的实测数据。
   • 对比标准： 将实测数据与选定的标准或规范中的限值进行逐项比对。
   • 判定合格与否： 所有测试项目均符合要求，则判定该线缆链路合格；任一项目不合格，则判定为不合格，需记录具体不合格项及数值。
   • 生成报告： 形成清晰、完整的检测报告，包括检测依据、环境条件、仪器信息、线缆标识、测试项目、实测数据、合格判定、检测人员及日期等。测试仪生成的认证报告（如*.pdf或*.flw文件）是重要附件。

三、常见线缆故障与应对

安防线缆常见问题直接影响系统效能：

1. 物理损伤： 施工拉拽导致线缆内部导体断裂（时断时续）、外皮破损（易受潮、干扰）、过度弯曲（改变阻抗特性）。应对： 加强施工监管，使用专业工具，规范敷设操作，预留足够余量。
2. 连接器问题： 端接不牢导致接触不良（画面闪烁、掉线）、线序错误（网络不通）、屏蔽层处理不当（干扰）。应对： 严格按标准操作，使用合格工具和连接件，安装后仔细检查并做好防护。
3. 环境劣化： 长期暴露在潮湿、高温、化学腐蚀环境中，导致绝缘老化（绝缘电阻下降）、导体氧化（电阻增大）、外皮脆化开裂。应对： 选择符合环境等级的线缆（如户外型、阻燃型），规范敷设路径（避免强腐蚀、高温区），加强管道密封。
4. 电磁干扰（EMI）： 与强电线缆并行敷设未保持足够距离、屏蔽层损坏或接地不良，导致视频雪花、图像扭曲、数据丢包。应对： 严格遵循强弱电分离原则（建议>30cm），使用屏蔽线缆并确保单点良好接地，必要时使用金属管槽。
5. 性能不达标： 使用假冒伪劣产品、超长距离传输、线缆等级（如Cat5e用于千兆网络）不匹配，导致带宽不足、传输不稳定。应对： 采购正规渠道品牌产品，设计阶段精确计算传输距离和带宽需求，选用匹配的线缆类型和等级。

四、检测标准与验收要点

检测工作必须“有法可依”：

1. 核心标准依据：

   • GB/T 50312 《综合布线系统工程验收规范》： 国内双绞线综合布线系统验收的权威标准，规定了详细的测试项目、方法、指标和验收要求。
   • GB/T 18480 《同轴通信电缆》： 规定了同轴电缆的电气性能、机械物理性能要求和试验方法。
   • YD/T 1019 《数字通信用聚烯烃绝缘水平对绞电缆》： 针对通信用的双绞线规范。
   • 相关产品技术规范： 具体线缆型号所遵循的国家标准、行业标准或企业标准（需高于国标/行标）。
   • 工程合同与设计文件： 项目约定的具体技术指标和要求。

2. 关键验收准则：

   • 全面性： 检测项目必须覆盖设计要求和相关标准规定的主要性能参数，不能遗漏。
   • 客观性： 检测数据必须真实、准确，由经过校准的仪器获取，避免主观判断。
   • 可追溯性： 检测报告应清晰记录线缆标识、测试位置、测试条件、仪器型号/编号、操作人员等信息，确保结果可追溯。
   • 合格判定： 所有检测项目必须全部满足设计文件和相关标准规范中规定的最低要求。任何一项不合格，则该线缆链路应判定为不合格，不得通过验收。对于不合格项，应分析原因并采取整改措施（如更换线缆、重新端接、改善敷设环境等），整改后需重新检测直至合格。

结语：防微杜渐，筑牢安全基石

安防线缆检测绝非工程建设的“走过场”，而是保障系统生命周期的关键质量控制节点。它如同对建筑基础进行的“精密体检”，在隐患酿成系统瘫痪、防护失效之前将其识别并消除。通过建立科学的检测流程、选用精准的测试工具、遵循严格的验收标准，并持续关注线缆的日常维护与周期性复检，方能确保深藏于幕后的“神经”与“血管”时刻保持强健，为整个安防系统提供坚实、可靠、长久的支撑，让无形的安全屏障真正固若金汤。投资于严谨的线缆检测，就是投资于安防系统核心价值的长期兑现。
