精密铜箔检测：质量控制的基石与前沿技术探析

何谓精密铜箔？
精密铜箔是电子工业的关键基础材料，主要指厚度极薄（常见范围为6微米至70微米，高端产品已进入3-5微米范畴）、表面极其平整光洁、物理性能（如抗拉强度、延伸率）和电学性能（如导电性）要求极为严苛的铜箔产品。其主要应用于印制电路板的核心导电层以及锂离子电池的负极集流体，对电子设备的微型化、高频高速化以及电池的能量密度和安全性起着决定性作用。其“精密”特性体现在对几何尺寸的纳米级控制、表面微观结构的精细度以及性能参数的严格一致性上。

精密铜箔的核心检测维度与技术手段

1. 表面质量检测 - 微观世界的“火眼金睛”

   • 关键缺陷类型：
     • 表面粗糙度/轮廓： 直接影响后续光刻成像精度及高频信号传输损耗。要求表面轮廓均匀可控（如低轮廓铜箔Rz<3μm，甚或更低）。
     • 针孔/渗透点： 微小的穿透性缺陷，导致绝缘失效或电池短路。检测需极高灵敏度。
     • 异物/夹杂： 金属或非金属颗粒嵌入，影响蚀刻均匀性和可靠性。
     • 划痕/压痕： 机械损伤，削弱局部强度或影响外观。
     • 氧化/变色： 不当储存或处理导致，影响可焊性或结合力。
     • 橘皮/褶皱： 微观不平整或宏观变形，影响光刻和层压。
   • 检测技术：
     • 高分辨率自动光学检测： 核心手段。采用高分辨率线阵/面阵CCD或CMOS相机，配合高均匀性、特定角度（如暗场、明场、同轴光）的LED光源照明系统，高速扫描铜箔表面。齐全的AOI系统具备亚微米级缺陷识别能力。
     • 扫描电子显微镜： 对疑似缺陷进行高倍率、高景深观察与分析，确定其三维形貌和成分（结合EDS）。
     • 原子力显微镜： 提供纳米级分辨率的三维表面形貌图，精确测量表面粗糙度。
     • 表面轮廓仪： 接触式或非接触式（白光干涉、激光共聚焦），精确测量表面微观轮廓参数（Ra, Rz, Rmax等）。

2. 厚度与均匀性检测 - 尺寸精度的生命线

   • 重要性： 厚度一致性直接影响电路阻抗控制、蚀刻因子、信号完整性以及电池容量和一致性。要求公差通常在±3%或更严。
   • 检测技术：
     • 非接触式在线测厚仪： 生产线上实时连续检测的核心设备。
       • X射线测厚： 测量原理基于X射线穿过铜箔后的衰减。精度高（可达纳米级），适用于高速生产线。
       • β射线测厚： 利用放射性同位素（如Kr85或Pm147）发出的β射线衰减测量厚度。精度高，但涉及放射源管理。
       • 光学干涉测厚： 利用光的干涉原理，精度高，但易受表面状态影响，多用于线下精密测量。
       • 涡流测厚： 对铜等金属敏感，但精度相对X射线略低，且受基材（如载体）影响较大。
     • 接触式测厚仪： 千分尺、电子千分尺等。用于实验室离线抽检或校准，精度高，但速度慢且可能划伤表面。

3. 物理力学性能检测 - 强度与韧性的保障

   • 关键指标：
     • 抗拉强度： 铜箔抵抗拉伸断裂的能力，确保在制造和使用过程中的强度。
     • 延伸率： 铜箔断裂前的塑性变形能力，反映其柔韧性，对后续加工（如冲压、折弯）和电池卷绕至关重要。
     • 抗剥离强度： 铜箔与基材（如树脂基板、石墨负极涂层）的结合牢固度，决定多层板可靠性和电池循环寿命。
   • 检测技术：
     • 万能材料试验机： 执行拉伸试验（按IPC-TM-650或ASTM E8标准），测量抗拉强度和延伸率。
     • 热应力试验： 模拟波峰焊或回流焊过程，评估铜箔在热冲击下的抗剥离和抗起泡能力。
     • 剥离强度试验机： 定量测量铜箔与基材（如覆铜板）的结合力（按IPC-TM-650 2.4.8等标准）。

4. 电学性能检测 - 导电性的基石

   • 关键指标：
     • 体积电阻率/电导率： 衡量导电能力的核心指标，通常要求接近纯铜理论值（1.724 μΩ·cm @20℃）。杂质含量和微观结构（晶粒大小、位错密度）是主要影响因素。
     • 表面电阻： 对于特定高频应用或薄铜箔有要求。
   • 检测技术：
     • 四探针电阻测试仪： 测量体积电阻率的经典方法，消除接触电阻影响，精度高（按ASTM F390等标准）。
     • 涡流导电仪： 非接触快速测量电导率，常用于在线或快速抽检。
     • 低电阻欧姆表： 用于精确测量低阻值样品。

5. 化学成分与微观结构分析 - 性能的根源

   • 重要性： 微量元素（如S, P, O, Zn, Sn等）的含量及其存在形式（固溶体、析出相）以及晶粒尺寸、织构分布等微观结构，从根本上决定了铜箔的力学性能（强度、延展性）、电学性能（导电性）、热处理行为（再结晶温度）和蚀刻性能。
   • 检测技术：
     • 辉光放电质谱/电感耦合等离子体质谱： 痕量及超痕量元素分析的“金标准”。
     • 原子吸收光谱/发射光谱： 常规元素定量分析。
     • 氧氮氢分析仪： 精确测定氧、氮、氢气体元素含量。
     • 金相显微镜： 观察晶粒形貌、大小和分布，评估热处理效果。
     • 扫描电子显微镜/电子背散射衍射： 高分辨率观察微观组织、织构、晶界特征，进行微区成分分析（配合EDS）。
     • 透射电子显微镜： 观察纳米级析出相、位错结构等高分辨率微观细节。

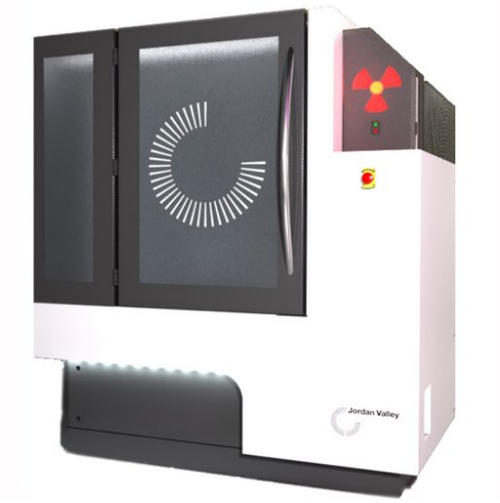

     • X射线衍射： 分析晶体结构、择优取向（织构）和残余应力。

行业挑战与发展趋势

• 挑战：

  • 超高精度与速度的平衡： 追求纳米级缺陷检测和厚度控制的同时，必须匹配日益提升的高速生产线速度（可达百米/分钟）。
  • 超薄化带来的检测难题： 3-6μm及以下超薄铜箔的机械强度低、易褶皱，对在线检测系统的稳定性和非接触性提出更高要求；表面缺陷的对比度更低，检测更难。
  • 复杂缺陷的智能识别： 缺陷形态多样（如微小针孔、浅划痕、细微氧化斑痕），传统基于规则的算法识别率有限，误报率高。
  • 多模态数据融合与分析： 如何有效整合来自AOI、测厚、性能测试等多源异构数据，实现更全面、深入的质量评估和根源分析。
  • 标准化的缺失： 尤其在超薄铜箔、高频高速用铜箔等新兴领域，检测方法和标准的统一性有待加强。

• 发展趋势：

  • AI驱动的智能检测： 深度学习（尤其是卷积神经网络）在图像识别领域的突破性进展正迅速应用于AOI系统。AI模型通过海量缺陷样本训练，能够更准确地识别和分类复杂、模糊的缺陷，大幅降低漏检率和误报率，实现自适应学习和持续优化。
  • 在线检测与智能控制的闭环集成： 实时检测数据不仅用于质量判定和报警，更直接反馈给生产控制系统（如生箔电流密度、添加剂浓度、辊压参数），实现工艺参数的动态优化调整，提升过程能力指数。
  • 多传感融合技术： 在同一检测平台上集成光学成像（2D/3D）、X射线/β射线测厚、涡流测导电等多传感器，实现对铜箔表面、厚度、电性等多维度参数的一次性同步测量和关联分析，提高检测效率和信息的全面性。
  • 超高速、高分辨率成像技术： TDI相机、高速线扫相机配合高性能计算平台，满足高速线对成像速度和分辨率的要求。新型光源（如结构光、快速频闪LED）提升缺陷对比度和成像稳定性。
  • 微观结构在线/快速表征探索： 研究开发适用于生产环境的快速、无损的微观结构（如晶粒尺寸、织构）评估方法（如利用激光超声、高频涡流），为性能预测和工艺优化提供即时反馈。
  • 标准化与数据共享： 行业组织积极推动新检测方法和标准的制定，促进设备互通和数据格式统一，为质量大数据分析和行业协作奠定基础。

精密铜箔检测是保障这一核心材料性能可靠的关键关卡。面对铜箔持续超薄化、高性能化的发展趋势，检测技术本身也在向智能化、高速化、高精度化和集成化方向深度演进。融合人工智能、多传感信息融合、大数据分析等前沿技术的智能检测系统，正成为提升精密铜箔制造水平、驱动产业升级的核心引擎。持续的技术创新与标准完善，是满足未来高端电子和新能源产业对精密铜箔日益严苛质量需求的坚实基础。
