托辊检测详细技术内容

1. 检测项目分类及技术要点

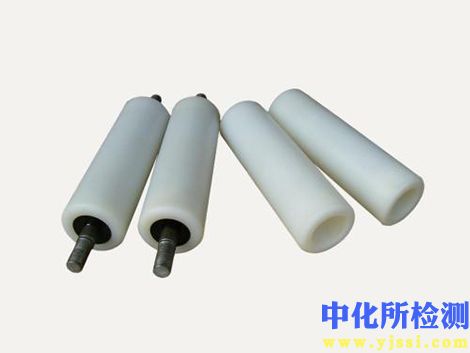

托辊作为带式输送机的关键部件，其性能直接影响输送系统的运行效率、能耗及寿命。检测项目主要分为四大类，具体技术要点如下：

1.1 尺寸与形位公差检测

• 径向圆跳动：关键动态指标。测量时托辊需在专用检具上以标准转速（通常≥600rpm）旋转，使用百分表或非接触式位移传感器测量辊身表面的跳动量。通用要求：辊径≤133mm时，跳动量≤0.5mm；辊径＞133mm时，跳动量≤0.7mm（依据GB/T 10595-2017）。

• 轴向窜动：反映轴承装配质量。固定辊身，对轴端施加规定的轴向力（通常为500N），测量轴端的轴向位移量，一般要求≤0.7mm。

• 辊身直径及长度公差：使用数显卡尺或激光测径仪。公差范围通常为±0.5mm，确保与输送带匹配及安装互换性。

• 同轴度与静平衡：使用双顶尖支架和百分表检测两端轴颈的同轴度。静平衡检测通过将托辊置于平衡刀口上，观察其自然停止的随机性，要求任意位置均能静止。

1.2 旋转阻力与旋转惯性检测

• 旋转阻力：核心能耗指标。在（20±2）℃环境下，将托辊水平放置，驱动至线速度2.0m/s并稳定后，测量使其匀速旋转所需的切向力（F）。计算公式为旋转阻力系数 λ = F / (M·g)，其中M为托辊质量，g为重力加速度。优质托辊要求λ ≤ 0.02。

• 旋转惯性：影响启停及动态响应。通过扭摆法或加速法测量。较小的旋转惯量有助于降低系统启动冲击。

1.3 密封性能与防尘防水检测

• 淋水试验：模拟潮湿环境。托辊以额定转速旋转，在距其中心1m处用喷头以0.15L/s流量喷淋，持续时间5分钟。试验后内部进水量不得超过50g。

• 浸水试验：检验密封极限性能。将托辊浸入水深0.5m的水箱中，以额定转速旋转24小时，要求内部不得渗水。

• 防尘试验（粉尘箱法）：将托辊置于粉尘浓度（10±1）g/m³的密闭箱中，以额定转速旋转24小时，要求粉尘不侵入轴承润滑脂。

1.4 机械性能与耐久性检测

• 轴向载荷性能：模拟异常侧向冲击。对轴端施加逐渐增大的轴向静载荷至规定值（如15kN），保持一段时间后，检查轴、轴承座及焊缝不得有永久变形或损坏。

• 跌落试验：检验包装及结构抗冲击性。将带包装的托辊从规定高度（如1.2m）自由跌落到混凝土地面，检查结构完整性。

• 寿命试验（加速疲劳试验）：在专用试验台上，使托辊在110%额定载荷下，以特定转速连续运行一定时间（如1500小时），记录其旋转阻力变化、温升及最终失效形式。

2. 各行业检测范围的具体要求

不同工况对托辊性能的侧重点存在显著差异，检测标准与接受阈值相应调整。

2.1 煤炭、矿山行业

• 重点：抗冲击、耐磨、防腐蚀。

• 具体要求：

  • 径向圆跳动：要求更严，通常比国标提高20%，以减少输送带磨损和跑偏。

  • 旋转阻力：强调低阻力以降低长距离输送的能耗。

  • 密封等级：必须通过严苛的浸水与防尘试验，以适应井下淋水、煤泥浆的恶劣环境。

  • 轴向载荷：要求高，需承受大块物料掉落冲击。

  • 涂层要求：辊身需进行重型防腐处理（如热镀锌、喷涂环氧树脂），并进行盐雾试验验证。

2.2 港口、电力、钢铁行业

• 重点：耐磨损、抗疲劳、适应温差与腐蚀。

• 具体要求：

  • 耐磨性：辊筒管壁厚度及硬度有额外要求，常用耐磨涂层或陶瓷包胶。

  • 环境适应性：在北方港口需进行低温（-30℃）下的旋转阻力测试；在南方或沿海需强化盐雾腐蚀试验（如500小时中性盐雾试验）。

  • 噪音：对转运站等室内区域使用的托辊，需检测运行噪音，通常要求≤70dB(A)。

2.3 食品、粮油及轻工行业

• 重点：卫生、防锈、耐腐蚀、易清洁。

• 具体要求：

  • 材质：接触部分需采用不锈钢（如304/316）或符合FDA标准的塑料（如HDPE、UHMW-PE）。

  • 表面光洁度：辊身表面需抛光至Ra≤0.8μm，防止积尘滋生细菌。

  • 清洁与耐化学性：需耐受酸碱清洗剂，并进行相关浸泡试验。

  • 密封：多采用全密封式或免维护设计，防止润滑脂污染产品。

3. 检测仪器的原理和应用

精确的检测依赖于专用仪器，其原理和应用如下：

3.1 托辊综合性能试验台

• 原理：集成机械驱动、多传感器测量和数据采集系统。通常采用伺服电机驱动摩擦轮带动托辊旋转，通过扭矩传感器（应变式或相位差式）和力传感器实时测量旋转扭矩和阻力。同时集成编码器测速，温湿度传感器监控环境。

• 应用：一站式完成旋转阻力、旋转惯性、启动力矩、寿命加速试验等，自动生成阻力-时间曲线、温升曲线等。

3.2 径向圆跳动与窜动测量仪

• 原理：

  • 径向跳动：采用高精度V型块或顶尖支撑托辊轴，由电机驱动匀速旋转。非接触式电涡流位移传感器或激光位移传感器对准辊身中部和两端进行测量，数据采集卡记录整个圆周的轮廓变化。

  • 轴向窜动：采用气动或液压装置施加标准轴向力，使用同类型位移传感器测量轴端位移。

• 应用：用于出厂检验和型式试验，可快速判断辊子成形精度和轴承装配质量。

3.3 密封性能试验装置

• 原理：

  • 淋水/浸水试验箱：通过流量计和压力表控制喷淋条件；浸水试验箱配备调速电机驱动托辊旋转。

  • 防尘试验箱：利用风机使规定粒度的石英粉尘在箱内均匀悬浮。

• 应用：定量评估不同密封结构（如迷宫式、接触式、组合式）的防护等级（IP代码），为设计和选型提供依据。

3.4 动平衡机

• 原理：采用硬支承或软支承测量原理。托辊被驱动旋转，由压电传感器检测因不平衡质量引起的振动信号，经分析系统解算出不平衡量的大小和相位角。

• 应用：对高速或要求运行平稳性极高的托辊进行动平衡校正，减少振动和噪音。

3.5 涂层测厚仪与材料分析仪

• 原理：

  • 测厚仪：磁性测厚法（钢铁基体上非磁性涂层）或涡流法（非铁金属基体上绝缘涂层）。

  • 材料分析：便携式X射线荧光光谱仪（XRF）用于分析金属材质成分；红外光谱仪（FTIR）可用于分析聚合物密封件材质。

• 应用：确保防腐涂层厚度符合设计要求（如镀锌层≥70μm），验证原材料成分符合标准，是质量控制的重要环节。
