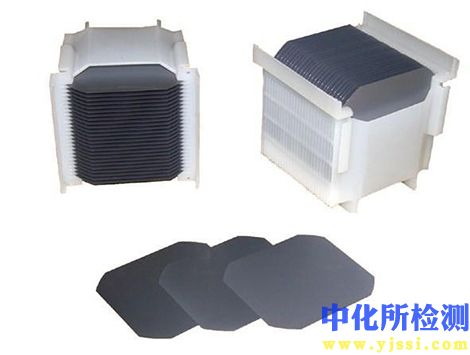

单晶硅检测技术

单晶硅作为半导体、光伏等产业的核心基础材料，其质量直接决定了最终器件的性能。因此，必须通过一系列严格、精密的检测技术对单晶硅的晶体结构、电学性能、杂质含量、几何尺寸及表面质量进行全面表征。

1. 检测项目分类及技术要点

单晶硅检测主要可分为晶体结构完整性检测、电学性能检测、杂质与缺陷分析、几何与机械性能检测以及表面质量检测五大类。

1.1 晶体结构完整性检测

• 技术要点：评估晶体的结晶质量、取向和缺陷。

• 核心方法：

  • X射线衍射法（XRD）：

    • 高分辨率XRD（HRXRD）：通过分析衍射峰的半高宽（FWHM）和摇摆曲线，精确测定晶体的结晶质量、应变和位错密度。高质量单晶硅的（004）面衍射峰FWHM通常小于12角秒。

    • 劳厄背反射法：快速、无损地确定晶体的精确取向（如<100>、<111>），精度可达±0.1°。

  • 择优腐蚀法：使用特定的腐蚀液（如Secco、Wright腐蚀液）对硅片表面进行腐蚀，使位错等缺陷在表面形成蚀坑，通过光学显微镜或扫描电子显微镜（SEM）统计蚀坑密度（EPD）。低位错单晶的EPD要求通常低于500 cm⁻²，甚至达到0 cm⁻²。

  • 红外显微镜/扫描红外偏振光法：利用红外光穿透硅的特性，观察内部微缺陷（如氧沉淀、空洞）的分布和密度。

1.2 电学性能检测

• 技术要点：测定材料的导电类型、电阻率、载流子浓度和寿命。

• 核心方法：

  • 四探针电阻率测试：使用四根等间距探针在硅片表面施加电流并测量电压，根据公式计算电阻率。适用于体电阻率的常规测试。

  • 扩展电阻探针法（SRP）：通过测量金属探针与硅片表面微小接触点的扩展电阻，获得电阻率在深度方向（纵向）的分布曲线，精度极高，用于分析外延层、离子注入层的浓度分布。

  • 非接触式涡流法/微波光电导衰减法（μ-PCD）：

    • 涡流法：用于快速、无损测量硅片的平均电阻率。

    • μ-PCD法：通过脉冲激光激发非平衡载流子，并利用微波探测其衰减过程，从而计算出少子寿命（τ）。这是评估材料质量的关键参数，高质量的直拉（CZ）单晶硅少子寿命通常大于100 μs。

  • 霍尔效应测试：确定材料的导电类型（N型或P型）、载流子浓度、霍尔迁移率等本征参数。

1.3 杂质与缺陷分析

• 技术要点：定性、定量分析晶体中的轻元素杂质（如氧、碳）及金属杂质。

• 核心方法：

  • 傅里叶变换红外光谱法（FTIR）：

    • 间隙氧（Oi）含量测定：根据硅晶格中间隙氧在1107 cm⁻¹处的红外吸收峰，依据ASTM F121或GB/T 1557标准计算氧浓度，典型范围在5×10¹⁷ ~ 9×10¹⁷ atoms/cm³（ASTM‘79）。

    • 置换碳（Cs）含量测定：根据碳在605 cm⁻¹处的吸收峰进行计算。通常要求碳浓度低于1×10¹⁶ atoms/cm³。

  • 二次离子质谱法（SIMS）：超高灵敏度的元素分析技术（探测极限可达10¹² ~ 10¹⁴ atoms/cm³），用于分析B、P、As等掺杂剂以及Fe、Cu、Ni等重金属杂质在表面和纵深方向的精确分布。

  • 深能级瞬态谱法（DLTS）：用于识别和定量分析晶体中深能级缺陷和痕量金属杂质（如Au、Pt、Fe），提供其能级位置、浓度和俘获截面信息。

1.4 几何与机械性能检测

• 技术要点：精确测量硅片的几何参数和力学强度。

• 核心方法：

  • 几何尺寸测量：使用高精度激光扫描或电容传感测厚仪测量硅片的厚度、总厚度变化（TTV）、弯曲度（Bow）、翘曲度（Warp）和表面平整度（如SFQR）。对于300mm硅片，TTV要求通常小于2μm。

  • 纳米压痕法：测量硅片的硬度和杨氏模量等力学性能。

  • 断裂强度测试：通过环上环（Ring-on-Ring）或三点弯曲法测试硅片的机械强度。

1.5 表面质量检测

• 技术要点：评估硅片表面的微观形貌、颗粒沾污和粗糙度。

• 核心方法：

  • 激光颗粒计数器：扫描硅片表面，统计特定尺寸以上（如≥0.1μm）的颗粒数量。

  • 原子力显微镜（AFM）：在纳米尺度上表征表面的三维形貌和均方根粗糙度（Rq）。抛光片的Rq通常小于0.1 nm。

  • 光学表面扫描仪：用于快速检测表面划痕、凹坑、桔皮等宏观缺陷。

2. 各行业检测范围的具体要求

不同应用领域对单晶硅的性能要求存在显著差异，检测重点和标准亦有所不同。

2.1 集成电路（IC）行业

• 核心要求：极致的内在质量、极高的几何精度和超洁净表面。

• 具体要求：

  • 晶体质量：零位错，极低的COP（晶体原生凹坑）密度。

  • 电阻率与均匀性：根据器件需求，电阻率范围从毫欧姆·厘米到数千欧姆·厘米，要求径向电阻率变化（RRV）极小，通常<5%。

  • 氧含量控制：要求严格控制并优化氧含量及其分布，以实现内吸杂（IG）工艺。

  • 表面质量：纳米级超光滑表面，极低的颗粒和金属沾污。对于300mm硅片，前道颗粒（≥45nm）数量要求通常少于20个。

  • 几何精度：对平整度、弯曲度、纳米形貌有极其严格的要求，以满足深紫外（DUV）和极紫外（EUV）光刻的焦深限制。

2.2 光伏（太阳能电池）行业

• 核心要求：良好的少子寿命、适宜的电阻率、低成本控制。

• 具体要求：

  • 少子寿命：是关键指标，直接影响电池转换效率。高效单晶硅片的体少子寿命要求>1 ms。

  • 电阻率：P型单晶通常为1-3 Ω·cm，N型单晶为0.5-5 Ω·cm。

  • 氧碳含量：对氧含量控制要求低于IC级，但仍需控制以避免形成热施主和氧沉淀影响效率。碳含量通常要求<2×10¹⁶ atoms/cm³。

  • 几何尺寸：对厚度、TTV等有要求，但相对于IC行业宽松。目前主流硅片厚度在150-170μm左右，并向更薄发展。

  • 缺陷控制：需控制位错、晶界等宏观缺陷，但对微缺陷的容忍度高于IC硅片。

2.3 半导体功率器件行业

• 核心要求：高电阻率、长少子寿命、良好的均匀性。

• 具体要求：

  • 电阻率：通常使用高阻硅（数十至数千Ω·cm），以满足高压器件的耐压要求。

  • 少子寿命：要求长少子寿命以降低导通损耗，通常要求>100 μs。

  • 晶体质量：要求低位错密度，良好的径向均匀性。

  • 外延层质量：功率器件多在重掺衬底上生长外延层，对外延层的厚度、电阻率均匀性、缺陷密度有严格检测要求。

2.4 传感器与光电子行业

• 核心要求：特殊晶向、特定力学性能、优异的表面质量。

• 具体要求：根据MEMS（微机电系统）、红外窗口等具体应用，可能要求双面抛光、特殊取向（如<110>）、特定厚度和极高的表面平整度与洁净度。

3. 检测仪器的原理和应用

3.1 X射线衍射仪（XRD）

• 原理：基于布拉格定律（2d sinθ = nλ）。当单色X射线以特定角度入射晶体时，会在满足布拉格条件的角度产生相干衍射。

• 应用：用于晶体取向测定、结晶质量评估（摇摆曲线）、应变分析和物相鉴定。

3.2 傅里叶变换红外光谱仪（FTIR）

• 原理：利用迈克尔逊干涉仪将光源发出的光调制成干涉光，经样品吸收后，检测器接收干涉图信号，再经傅里叶变换得到吸收光谱。通过特定吸收峰的强度计算杂质浓度。

• 应用：主要用于单晶硅中间隙氧和置换碳浓度的定量分析。

3.3 二次离子质谱仪（SIMS）

• 原理：用高能一次离子束（如O₂⁺， Cs⁺）轰击样品表面，溅射出二次离子，通过质谱分析仪对这些二次离子进行质量分离和检测，得到元素的种类和浓度信息。

• 应用：用于硅中痕量掺杂剂和杂质的深度剖面分析，是超浅结和薄膜结构分析不可或缺的工具。

3.4 微波光电导衰减测试仪（μ-PCD）

• 原理：脉冲激光（如波长904nm）照射硅片，产生非平衡电子-空穴对，导致电导率瞬间增加。随后用微波探针监测电导率随时间的指数衰减过程，衰减时间常数即为少数载流子寿命。

• 应用：快速、无损地测绘硅片的少子寿命分布图，用于评估晶体质量和工艺引起的污染。

3.5 四探针/扩展电阻探针测试仪

• 原理：

  • 四探针：在外侧两探针间通恒定电流I，测量内侧两探针间的电压降V，根据探针间距和样品几何尺寸的修正公式计算电阻率ρ = k * (V/I)。

  • 扩展电阻探针：基于金属-半导体点接触的整流特性，测量单个探针与样品之间的扩展电阻，该电阻与局部电阻率直接相关。

• 应用：四探针用于常规电阻率测试；扩展电阻探针用于微区电阻率和纵深浓度分布的精密测量。

3.6 原子力显微镜（AFM）

• 原理：利用一个安装在微悬臂上的极细针尖在样品表面扫描，通过检测针尖与表面原子间微弱的相互作用力（范德华力等）来感知表面形貌，通过激光反射和位置传感器实现纳米级分辨率的三维成像。

• 应用：用于单晶硅抛光片、外延片表面超精细形貌和粗糙度的定量分析。
